• Quando si determina il luogo della parte esterna, tenere conto dei possibili luoghi per la parte
interna. La parte interna ed esterna vanno collegate tra loro per mezzo di tubi e cavi.
G
ATTENZIONE
Per i modelli TSCS 8xx-10xx: La lunghezza delle condutture è di 4 metri.
Per i modelli TS 8xx: La lunghezza massima delle condutture tra parte interna ed esterna è di 15
metri.
La differenza di altezza massima tra parte interna ed esterna è di 5 metri.
• Non mettere animali, piante o altri ostacoli davanti all'ingresso o all'uscita dell'aria.
• Mettere l'aria condizionata sempre in un posto facilmente accessibile.
• Consultare e seguire la legge e il regolamento locali in relazione alla costruzione e all'installazione
di un dispositivo di aria condizionata.
• Se il luogo di installazione è esposto a vento forte, per esempio al mare, occorre fare in modo che il
ventilatore funzioni bene mettendo l'unità lungo la parete nella direzione della lunghezza, o usando
delle protezioni per la polvere o dei paravento. Vedi la figura 6.

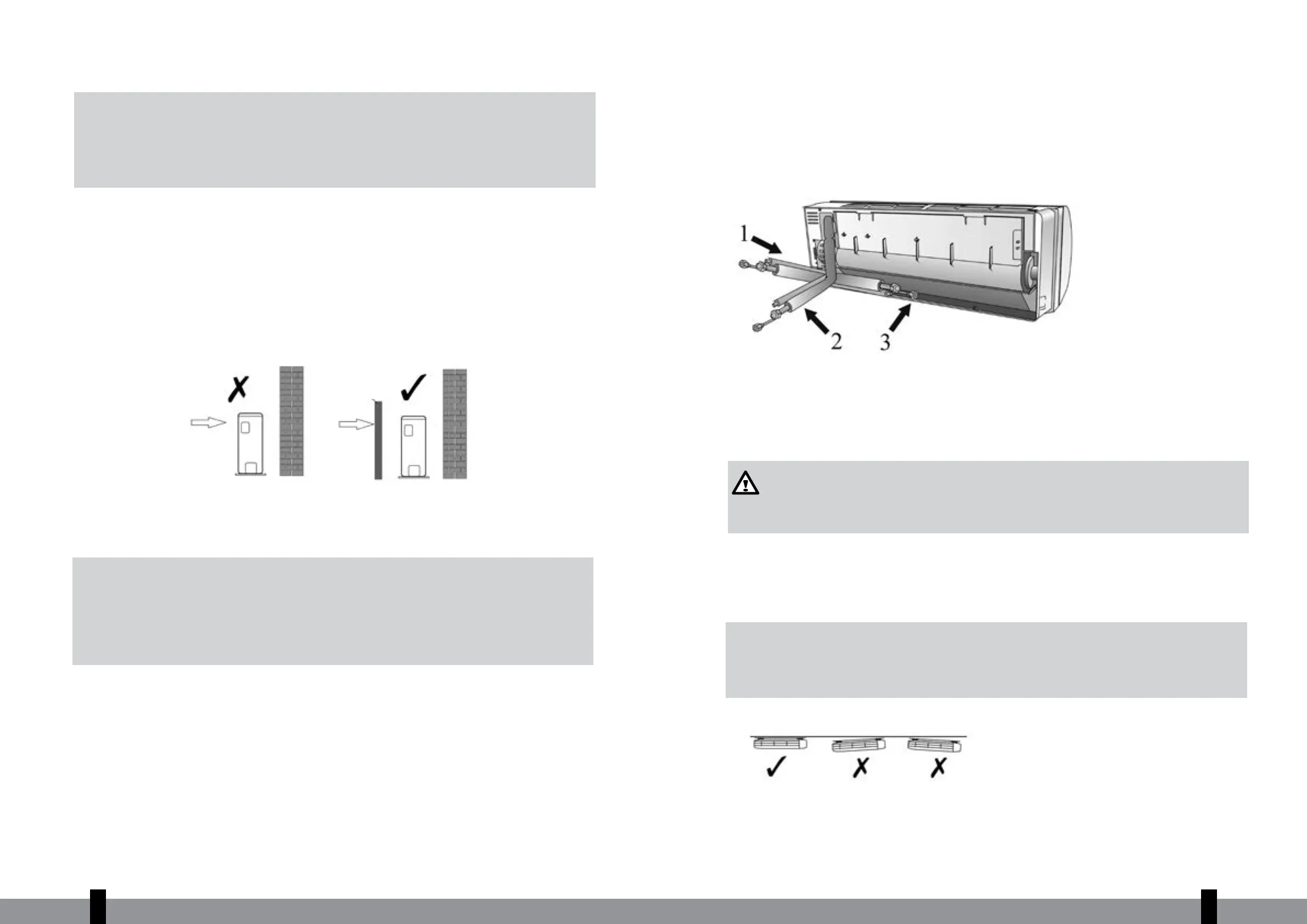

Figura 6
Forte
vento
Forte
vento
Barriera
Sbagliato Giusto
• Se l'unità esterna è installata sopra il tetto o nelle pareti esterne, possono sorgere rumori o vibrazioni
molesti.
• Assicurarsi che la parte esterna possa essere fissata a una base stabile.
G
ATTENZIONE
Quando viene appesa la parte esterna, il sostegno deve soddisfare tutti i requisiti tecnici. La
parete a cui viene appeso deve essere abbastanza resistente. Se non è così, deve essere rinforzata.
I collegamenti tra sostegno e parete e tra sostegno e condizionatore devono essere resistenti,
stabili e duraturi. In caso di dubbi o incertezze a proposito, l'unità non può essere posizionata, e
un tecnico competente dovrà trovare e costruire un sostegno adatto.
>
70
>
71
6. POSSIBILITÀ DI INSTALLAZIONE DEI CONDOTTI DELLA PARTE INTERNA VERSO
LA PARTE ESTERNA.
• Le condutture possono essere allacciate con un'estremità sul lato sinistro o destro dell'unità interna.
A tale scopo, rimuovere il disco di rottura sinistro o destro.
• Le condutture si possono allacciare con un'estremità sul lato posteriore destro o sinistro. Vedi la
figura 7.
Figura 7
7. MONTAGGIO DELLA PLACCA DI INSTALLAZIONE E TRAPANATURA DEL PASS-
AGGIO PER LE CONDUTTURE.
7.1 Montaggio della placca di installazione della parte interna
AVVERTENZA
Usare un rivelatore prima di effettuare i buchi necessari con il trapano, per rintracciare cavi di
corrente e tubi nella parete, così da evitare danni superflui alla parete e situazioni di pericolo.
a. Mettere la placca di installazione in posizione orizzontale su una parete sufficientemente solida e
mantenere uno spazio attorno alla placca di installazione. Vedi la figura 8.
b. Se la parete è fatta di mattoni, cemento o un materiale simile, occorre praticare con il trapano sei
buchi con un diametro di 5 mm nella parete. Applicare i tappi per le relative viti di fissaggio .
c. Montare la placca di installazione alla parete con sei viti del tipo “A” .
G
OSSERVAZIONE
Montare la placca di installazione e praticare buchi nella parete adatti al materiale della parete
e ai punti di sostegno sulla placca di installazione. (le misure sono in “mm” a meno che non sia
indicato altrimenti).
Montaggio corretto della placca di
installazione
Figura 8
TS625
