jednostki zewnętrznej. Rys. 22 & 23
6. Cała instalacja elektryczna powinna być zgodna z lokalnymi i krajowymi normami i przepisami elektrycz-
nymi i powinna być zainstalowana przez uprawnione osoby.
7. Klimatyzator tego typu wymaga osobnego obwodu zasilania z indywidualnym gniazdkiem. Poniższa tabe-
la zawiera sugerowane parametry bezpieczników:

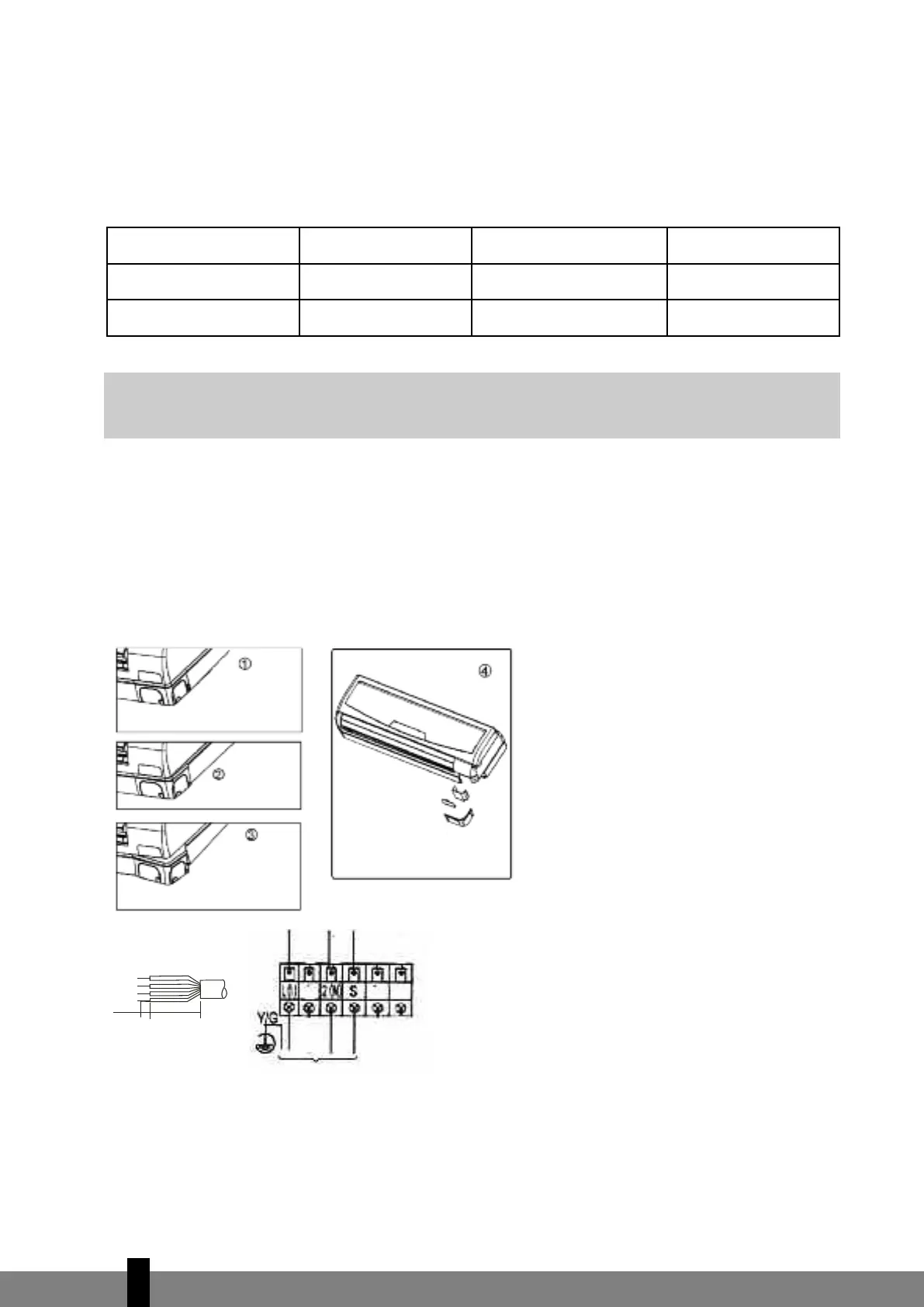

Podłączanie kabla zasilającego do jednostki wewnętrznej (w modelach TS)
1. Przewód zasilający jednostkę wewnętrzną/zewnętrzną powinien być typu H07RN-F.
2. Zdejmij panel i odkręć wkręt, a następnie zdejmij osłonę okna. (rys. 21)
3. Podłącz przewody do zacisków zgodnie z oznaczeniami. (rys. 22)
4. Przewody nie podłączone do zacisków owiń taśmą izolacyjną tak, aby nie stykały się z podzespołami elek-
trycznymi.
5. Zamocuj zacisk przewodu zasilającego.
Rys. 21
Rys. 22
Podłączanie kabla zasilającego do jednostki zewnętrznej
1. 4,5-Metrowy kabel do połączenia elektrycznego pomiędzy jednostką wewnętrzna i zewnętrzną
dostarczany w komplecie i wchodzi w zestaw wypełniający przewód orurowania chłodniczego.
2. Kabel elektryczny dostarczany jest wraz ze szybkozłączem.
Model Zasilanie
Znamionowy prąd wejściowy
(Wyłącznik/bezpiecznik)
Przekrój przewodu zasila-
jącego
≤ 3,5 kW
230V~50Hz 16A 2,5 mm
2
> 3,5 kW
230V~50Hz 16A slow 2,5 mm
2
G
UWAGA!
Napięcie zasilania powinno odpowiadać napięciu znamionowemu klimatyzatora.
do jednostki wewnętrznej
:
134
