135
3. Jednostka zewnętrzna również wyposażona jest elektryczne szybkozłącze.
4. Poluzuj wkręt i wyjmij pokrywę kontrolną z jednostki zewnętrznej.
5. Chwyć wtyczkę jednostki wewnętrznej i włóż pasującą wtyczkę znajdującą się na jednostce zewnętrznej, aż
nie usłyszysz odgłosu zatrzaśnięcia. Przymocuj przewód do łączówki za pomocą zacisku przewodu.
6. Podłącz przewód uziomowy do osobnego zacisku łączówki.
7. Instalacja elektryczna jest teraz gotowa.

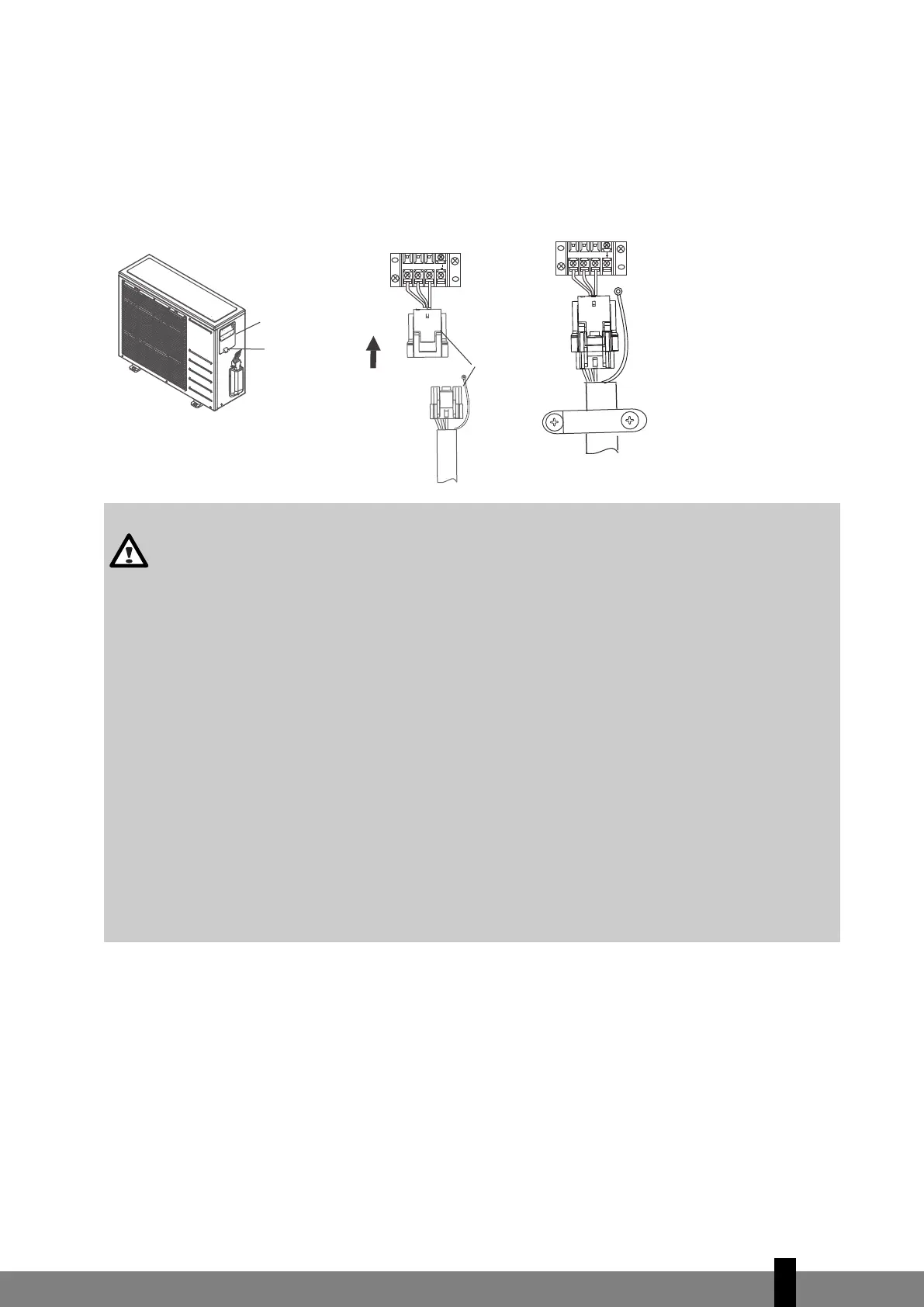

Rys. 23
Podłączanie kabla zasilającego do jednostki zewnętrznej
Patrz rys. 24
1. Zdejmij pokrywę skrzynki elektrycznej jednostki zewnętrznej.
2. Podłącz przewody łączące do zacisków o odpowiednich numerach na listwach zaciskowych jednostki wew-
nętrznej i zewnętrznej.
3. Aby zapobiec przedostawaniu się wody, należy uformować pętlę na przewodzie łączącym, jak pokazano na
schemacie montażowym jednostki wewnętrznej i zewnętrznej.
4. Nieużywane przewody (żyły) zaizolować taśmą PCV. Upewnić się, że nie stykają się one z żadnymi elemen-
tami elektrycznymi ani metalowymi.
J
ednostka zewnętrzna
Pokrywa kontrolna
W
kręt
J
ednostka zewnętrzna
W
tyczka
Do jednostki wewnętrznej
lub
Przymocuj przewód za pomocą zacisku
p
rzewodu
‘
click’
PRZESTROGA
Po spełnieniu powyższych warunków, przygotować instalację elektryczną w następujący sposób:
• Klimatyzator musi mieć zawsze osobny obwód zasilający, przeznaczony wyłącznie dla tego
urządzenia. Podłączenia elektryczne należy wykonać zgodnie ze schematem znajdującym się na
wewnętrznej stronie pokrywy sterowania.
• Wkręty mocujące instalację elektryczną wewnątrz szafy elektrycznej mogą poluzować się wskutek
drgań, na które narażona jest jednostka podczas transportu. Należy je sprawdzić i upewnić się, czy
są mocno dokręcone. (Ich poluzowanie może spowodować spalenie się przewodów.)
• Należy sprawdzić parametry źródła zasilania.
• Należy upewnić się, czy napięcie zasilania jest wystarczające.
• Należy sprawdzić, czy napięcie rozruchowe utrzymywane jest na poziomie powyżej 90 procent
napięcia nominalnego, podanego na tabliczce znamionowej.
• Należy sprawdzić, czy grubość przewodów jest zgodna z wartością podaną w specyfikacji źródła
zasilania.
• Należy zawsze instalować wyłącznik z wyzwalaczem ziemnozwarciowym.
• Spadek napięcia może spowodować: Drgania wyłącznika magnetycznego, powodujące
uszkodzenie styku, zadziałanie bezpiecznika, zakłócenia prawidłowego działania przeciążenia.
• Zabezpieczenia powodujące odłączenie zasilania powinny był wbudowane w instalacji elektrycznej.
W każdym z nich szczelina powietrzna między stykami dla każdej fazy powinna wynosić
przynajmniej 3 mm.
