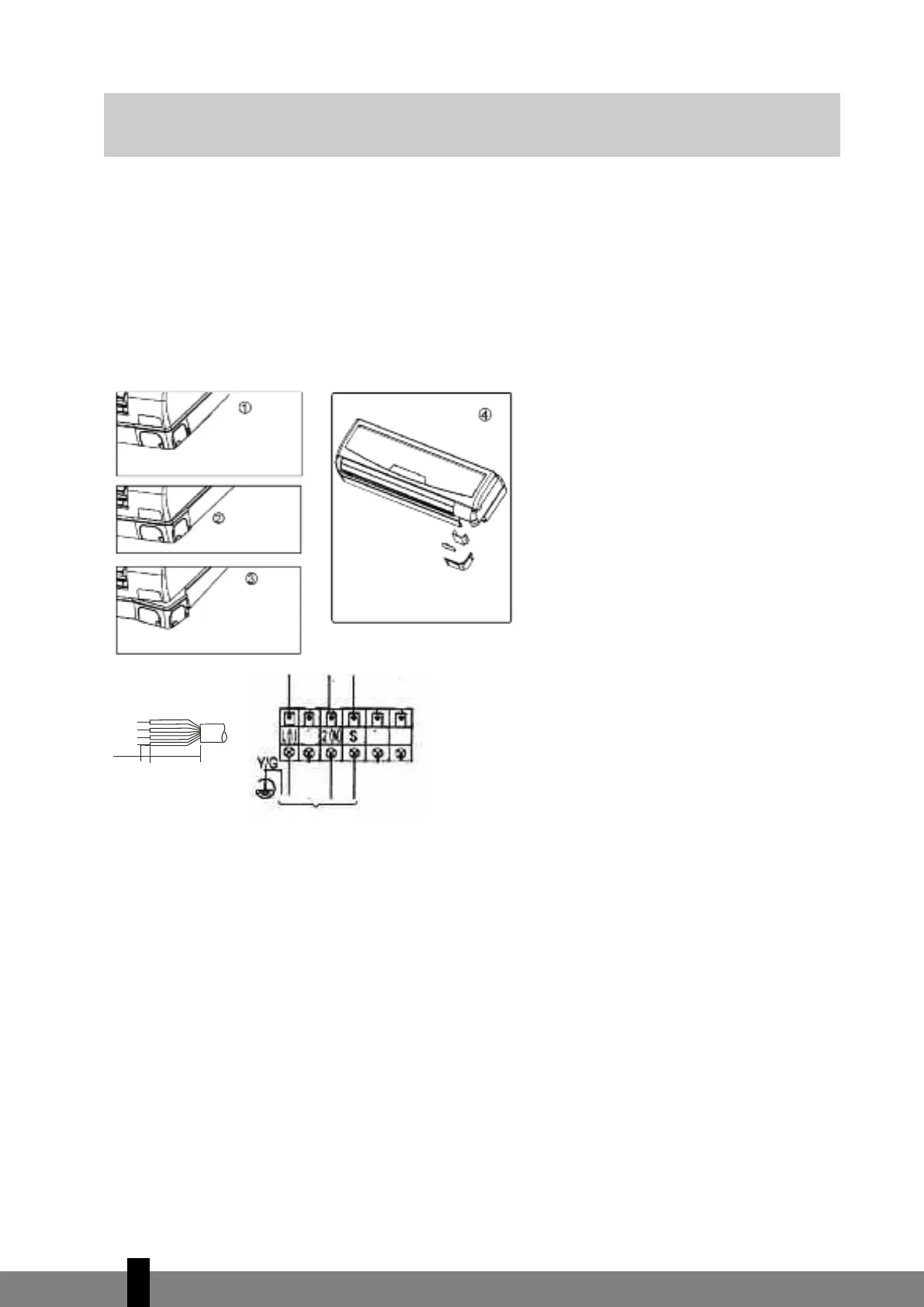

Tilslut kablet til indendørsenheden (TS)
1. Indendørs-/udendørsforbindelseskablet skal være af typen H07RN-F.
2. Fjern panelet og skruen, og fjern derefter vinduesdækslet.
3
. Forbind kablerne i overensstemmelse med markeringerne på klemmerne.
4. Omvikl de kabler, der ikke er forbundet med klemmer, med isoleringsbånd, så de ikke kommer i berø-
ring med elektriske komponenter.
5. Monter ledningsholderen.
Fig. 21
Fig. 22
Tilslut kablet til udendørsenheden (TSCS)
1. Et 4,5 m kabel til elektrisk forbindelse af indendørs- og udendørsenheden leveres sammen med pakken
og sidder i kølerørets muffe.
2. Elkablet leveres med en elektrisk lynkobling.
3. Udendørsenheden er også udstyret med elektrisk lynkobling.
4. Fjern kontroldækslet fra udendørsenheden ved at løsne skruen.
5. Hold indendørs kontaktforbinderen og sæt den igangværende forbindelsesfinder på udendørsenheden
indtil den er fikset med et klik. Sikre at kablet er monteret på kontrolbordet med ledningholder.
6. Forbind jordkablet til terminalen på kontrolbordet individuelt.
7. Den elektriske forbindelse er afsluttet nu.
til indendørsenheden
G
BEMÆRK!
El-spændingen skal være konstant i henhold til spændingen på udlufteren.
6
34
