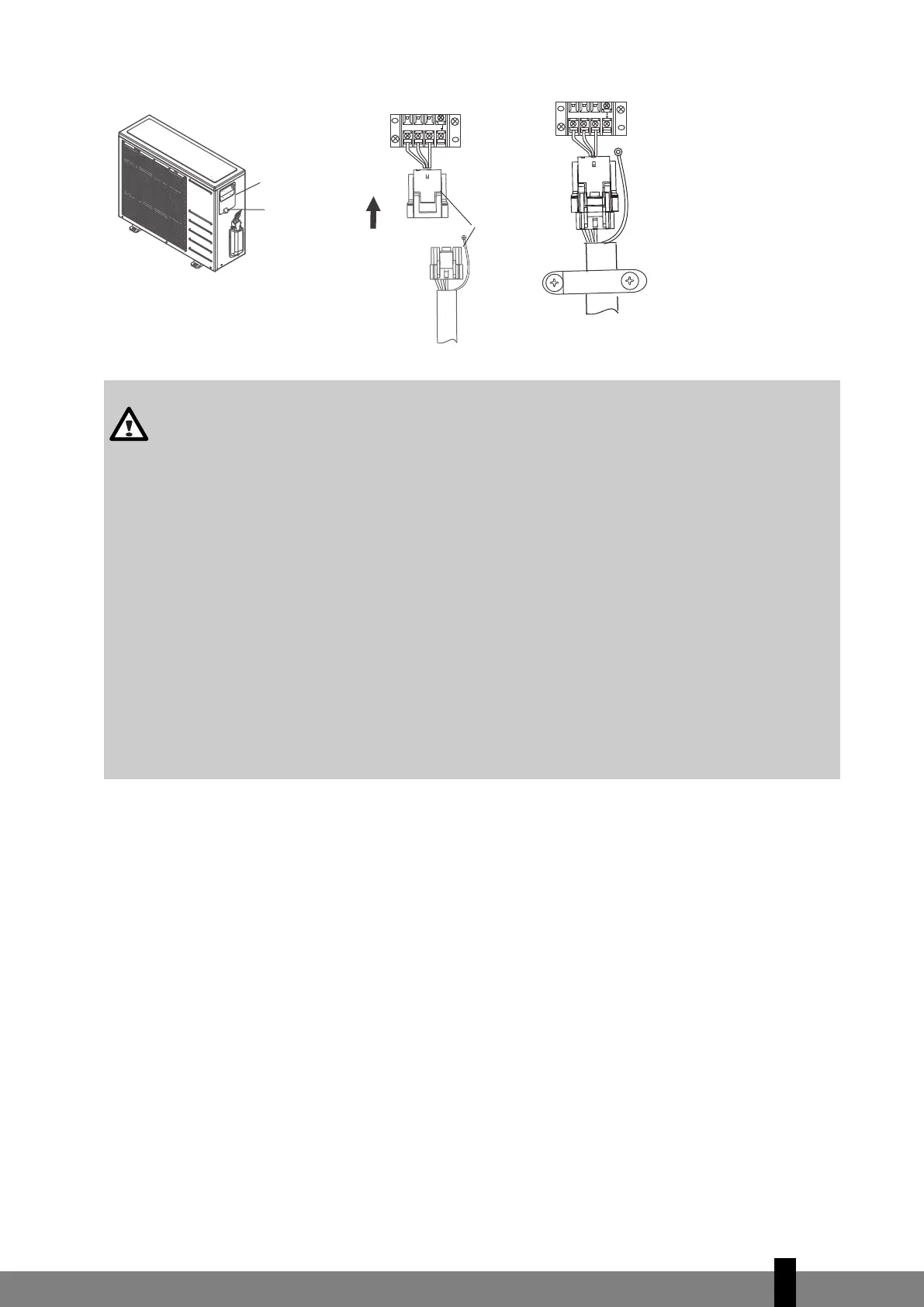

Tilslut kablet til udendørsenheden (TS)
(fig. 24)
1. Fjern afskærmningen til de elektriske dele fra udendørsenheden.
2. Forbind tilslutningskablerne til klemmerne, så de passer med de respektive numre på klemrækken på
indendørs- og udendørsenheden.
3. For at forhindre indtrængen af vand skal tilslutningskablet lægges som en løkke som vist i installa-
tionsdiagrammet for indendørs- og udendørsenheden.
4. Isoler ubrugte ledninger (ledere) med PVC-tape. Sørg for, at de ikke berører elektriske dele eller metal-
dele.
U
dendørsenhed
Kontroldæksel
Skrue
U
dendørsenhed
Kontaktforbinder
Til indendørsenhed
e
ller
S
ikker kablet med holderen
‘
click’
ADVARSEL
Efter bekræftelse af de ovenstående betingelser, forbered da følgende ledninger:
• Sørg altid for at have en individuel el-kredsløb specielt for udlufteren. For det nævnte
ledningsnet er kredsløbsdiagrammet printet på indersiden af kontroldækslet.
• Skruen som fastholder ledningsnettet i tilfælde af elektrisk montering er tilbøjelig til at gå løs
pga. vibrationer, som enheden usættes for under transport. Check dem og vær opmærksom på
om alle er strammet rigtigt. (Hvis de er løse, kan det betyde kortslutning af ledningerne.)
• Check specifikation for el-kilden.
• Bekræft at el-spændingen er tilstrækkelig.
• Se til at startspændingen er vedligeholdt med mere end 90 procent af spændingen på
navnepladen.
• Bekræft at kabeltykkelsen er som specificeret i el-specifikationerne.
• Installere altid en kredsløbsafbryder ved lækage.
• Det følgende kan opstå ved et spændingsfald: Vibrationer af den magnetiske kontakt, hvilket
vil skade kontaktpunkterne, sikringsbrud, forstyrrelse af den normale funktion ved overbyrde.
• Dette betyder, at frakobling af elledningen skal være indarbejdet i det faste ledningsnet og
have en luftventilkontakt på minimum 3mm i hver aktive (fase) ledere.
