熟悉示波器
12. 通道 1、2、3 或 4菜单。按
下即可以设置输入波形的垂直参数，并
在显示器上显示或删除相应的波形。
13. Vertical Scal
e（垂直标度）。旋转此旋钮可以调整相应波形的垂直
标度系数（伏特/格）。按“Fine（精细）”可以进行更小调整。

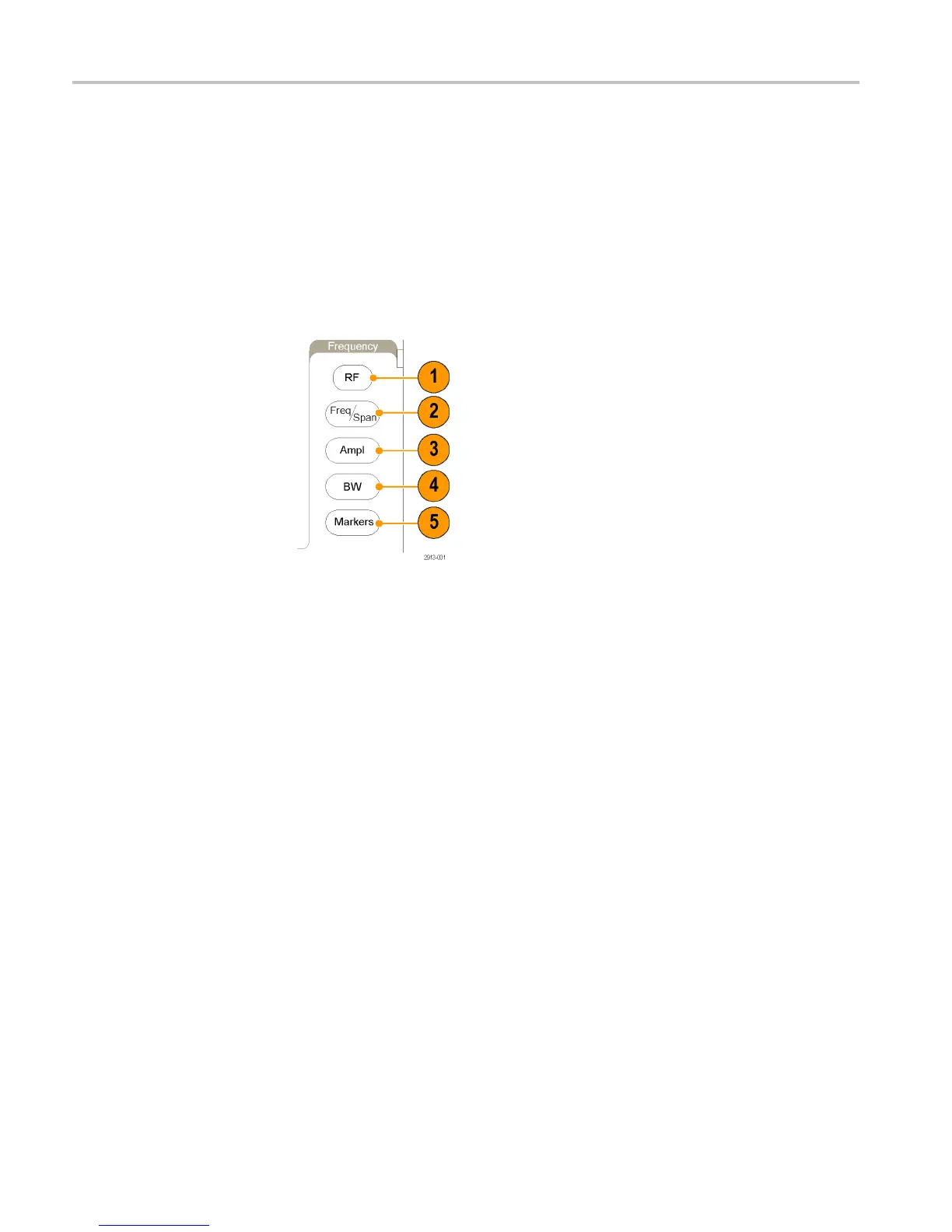

使用频谱分析控件
这些按钮配置 RF 输入的采集和显示。
1. RF。按此按钮即可启动频域画面和菜单。
2. Freq/
Span（频率/频宽）。按此按钮，即可指定在显示器上查看的频
谱部分。设置中心频率和频宽 — 或设置初始频率和终止频率。
3. Ampl。
按此按钮即可设置参考电平。
4. BW（带宽）。按此按钮即可定义分辨率带宽。
5. Markers（标记）。按此按钮即可设置自动或手动标记。
122 MDO3000 Installation and Safety Instructions
