熟悉示波器
形会位于显示屏的上方或下方

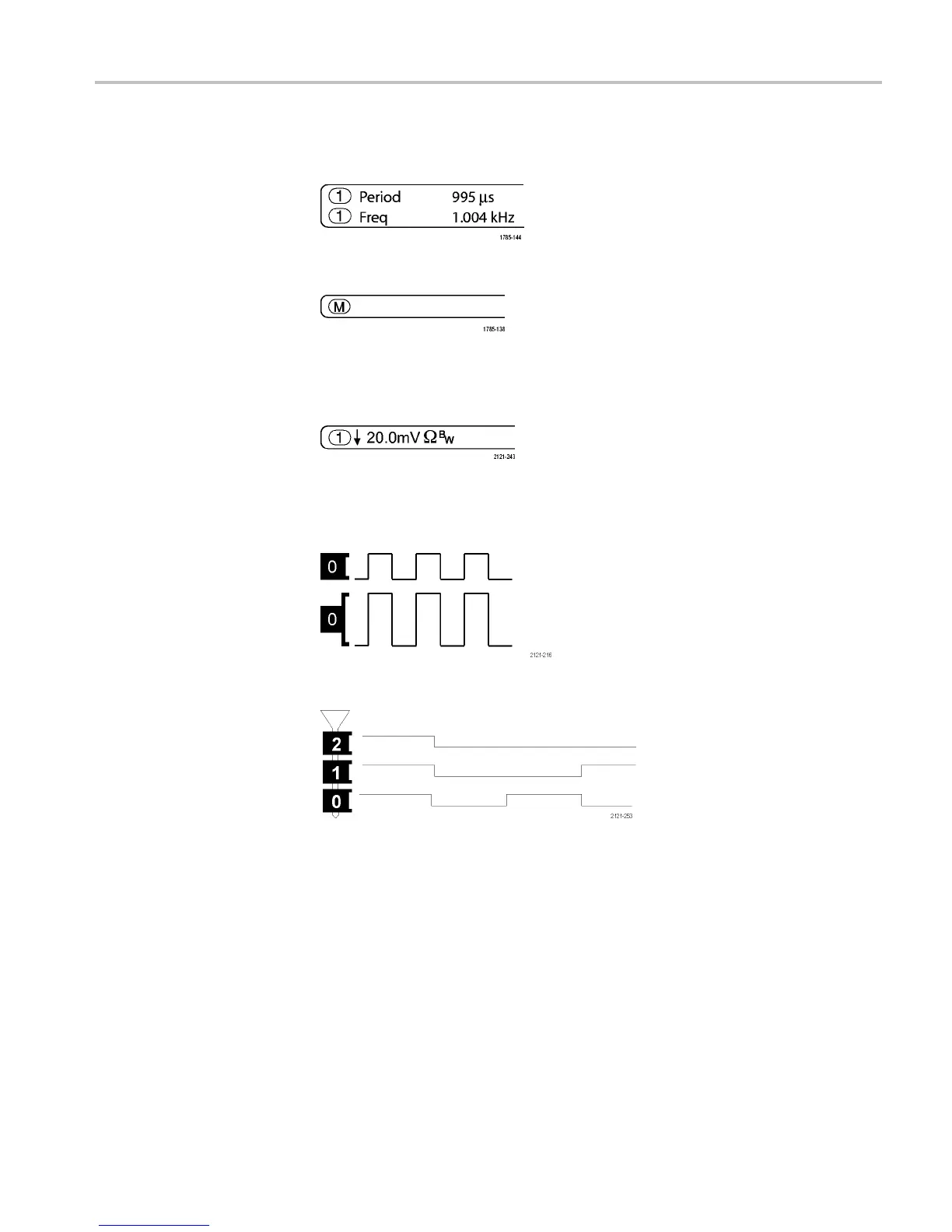

。要获得合适的数字测量值，请旋转垂
直方向的“标度”和“位置”旋钮，使波形完整地出现在显示屏中。
14. 辅助波形读数显示数学运算波形和参考波形的垂直和水平标度系数。
15. 通道读数显示通道
的标度系数（每格）、耦合、反相和带宽状态。使
用“Vertical Scale（垂直标度）”旋钮和通道 1、2、3 或 4 菜单
进行调整。
16. 对于数字通道，基线指示器指向高低电平。指示器颜色遵照电阻器上
使用的颜色代码。D0 指示器为黑色，D1 指示器为棕色，D2 指示器为
红色，依此
类推。
17. 组图标指示数字通道的分组情况。
1
8.
总
线显示表示串行总线或并行总线解码后的包级别信息。总线指示器
显示总线编号和总线类型。
19. 对于模拟通道，假设您未曾使用偏置，波形基线指示器将显示波形的
零伏电平。图标颜色与波形颜色相对应。
MDO3000 Installation and Safety Instructions 129
