オシロスコープの概要

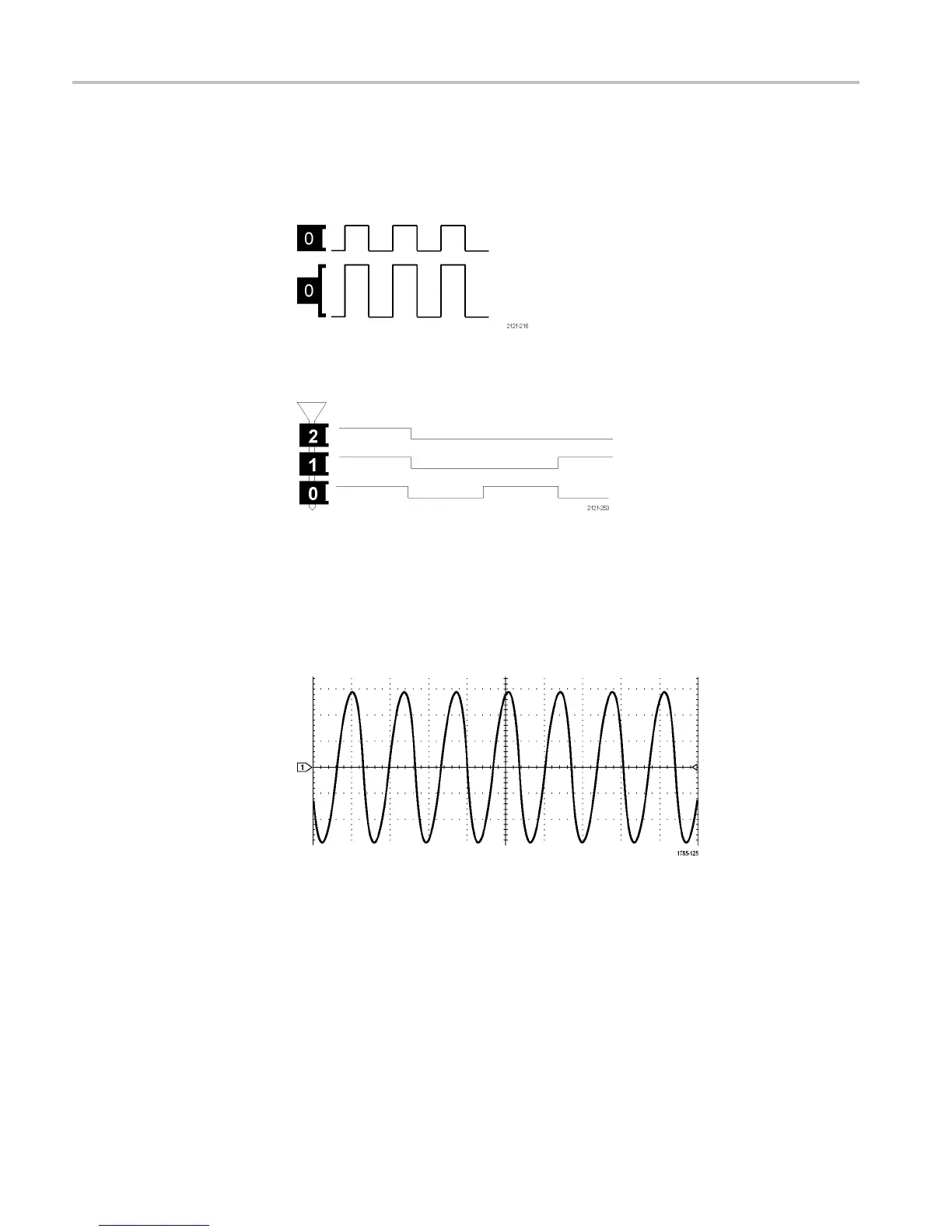

16. デジタル・チャンネルの場合
、ベースライン・インジケータはハイ・レベル
とロー・レベルを示します。インジケータの色は、レジスタで使用されるカ
ラー・コードに従っています。例えば、D0 インジケータは黒、D1 インジケー
タは茶、D2 インジケータは赤で表示されます。
17. グループ・アイコンは、デジタル・チャンネルがグループ化されている場合
に表示されます。
18. バス・ディスプレイには、シリアル・バスまたはパラレル・バスのデコードされ
たパケット・
レベル情報が表示されます。バス・インジケータには、バス番号
とバスの種類が示されます。
19. アナログ・
チャンネルの場合、波形ベースライン・インジケータは、波形の 0
V レベルを示します（オフセットは使用していない場合）。アイコンの色は、
波形の色に対応しています。
86 MDO3000 Installation and Safety Instructions
