注 : オシロスコープの電源をオフにすると、現在の機器の設定が不揮発性メモリに保存されます。電源を
オンにすると、保存された設定が復元されます。

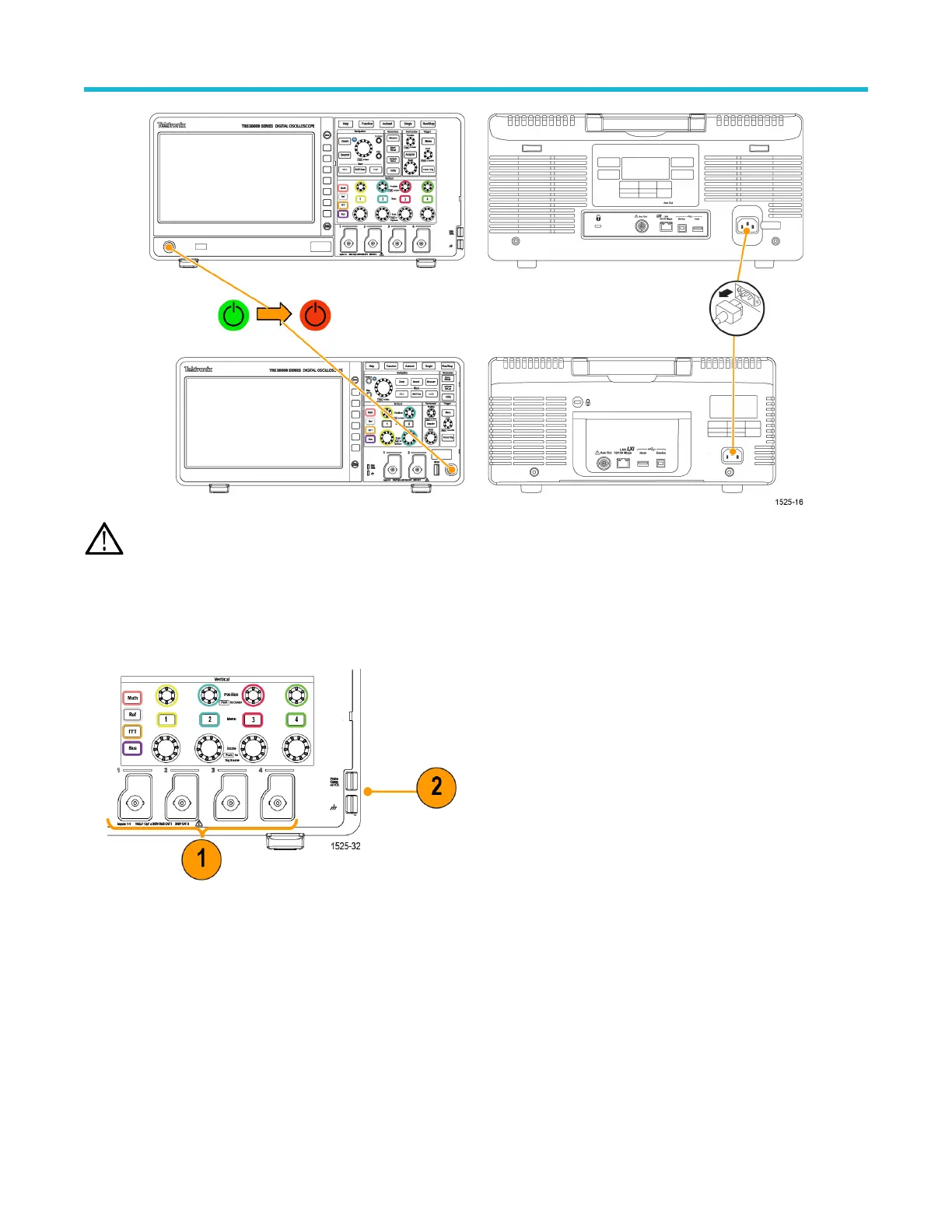

前面パネル・コネクタ
1. チャンネル 1、2、（3、4）。TekVPI 汎用プローブ・インタフェースを使用するチャンネル入力。
2. プローブ補正（PROBE COMP）。プローブを補正するための方形波信号源とグランド接続です。
出力電圧：5 V 以下（1 kHz 以下）
グランド・リファレンスには、プローブのグランド・リードを接続します。
受動電圧プローブを補正する を参照してください。
3. USB 2.0 ホスト・ポート。
前面パネル・コネクタ
10
