Remarque : Les réglages actuels de l’oscilloscope sont stockés dans une mémoire non volatile lorsque vous mettez l’instrument
hors tension. L’oscilloscope restaure les réglages lorsque vous le mettez sous tension.

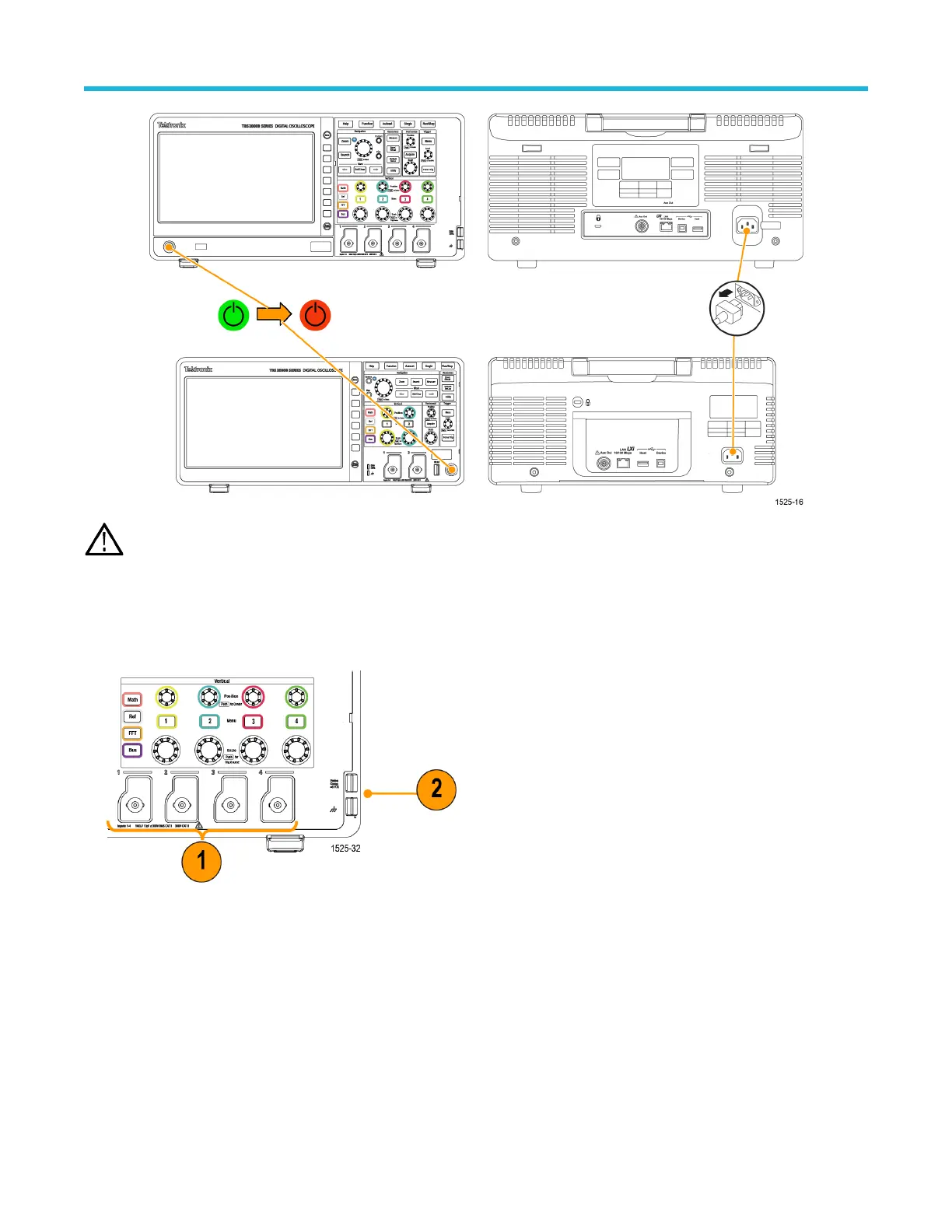

Connecteurs de la face avant
1. Voie 1, 2, (3, 4). Entrées de voie avec connecteurs TekVPI (Versatile Probe Interface).
2. PROBE COMP. Source de signal rectangulaire et connexion de mise à la terre utilisées pour compenser les sondes.
Tension de sortie : ~ 5 V à ~1 kHz
Référence de masse à laquelle connecter le cordon de mise à la terre de la sonde.
Voir la section Compensation d’une sonde de tension passive.
3. Port hôte USB 2.0.
Connecteurs de la face avant
10
