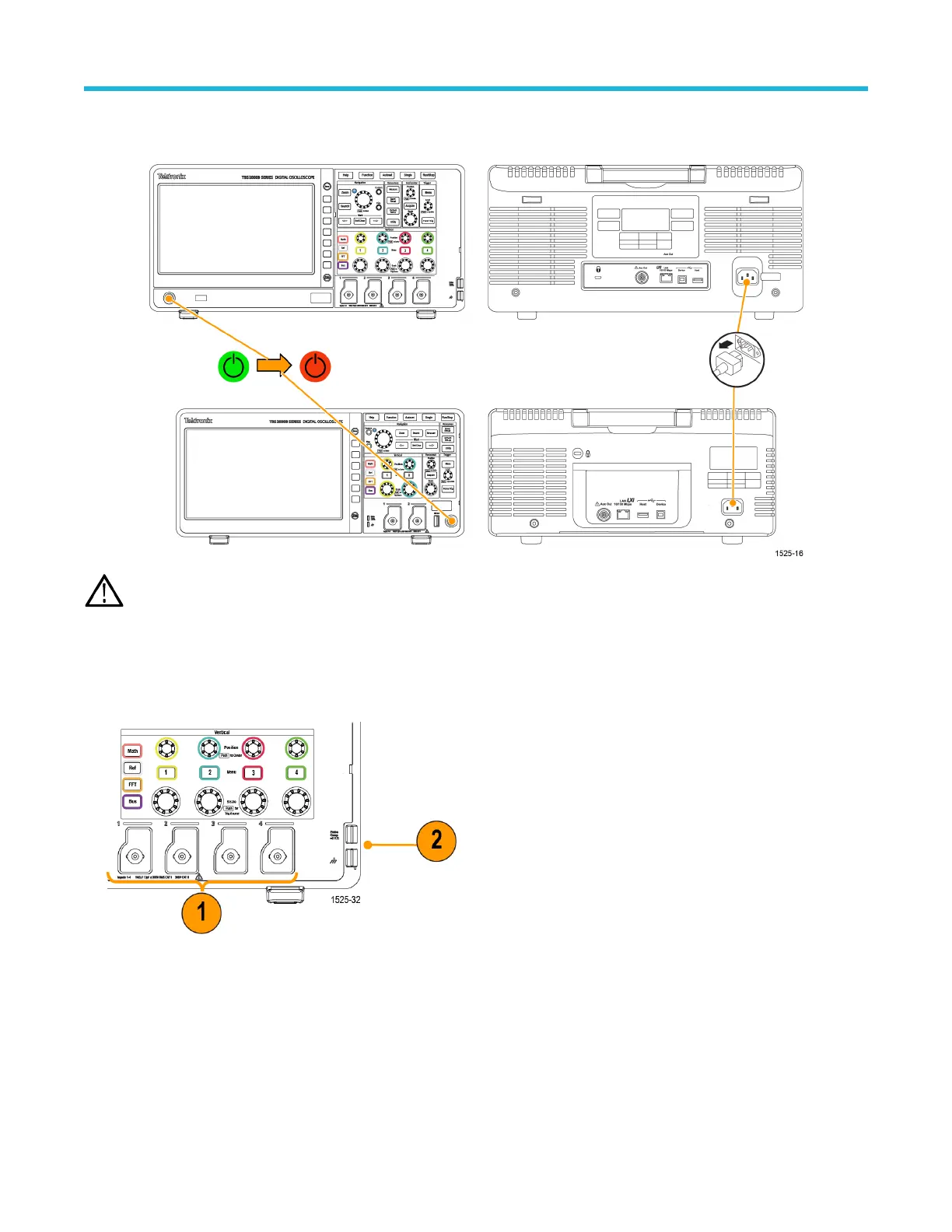

1. Drücken Sie die Ein/Aus-Taste an der Vorderseite des Geräts.
2. Trennen Sie das Netzkabel vom Stromnetz und vom Stromanschluss des Oszilloskops.
Anmerkung: Beim Ausschalten des Oszilloskops werden die aktuellen Geräteeinstellungen im nichtflüchtigen Speicher
gespeichert. Beim Einschalten des Oszilloskops werden die Einstellungen wiederhergestellt.
Anschlüsse an der Vorderseite
1. Kanal 1, 2, (3, 4). Kanaleingänge mit TekVPI Versatile -Messfühlerschnittstelle.
2. PROBE COMP. Zum Abgleich von Tastköpfen werden ein Rechtecksignal und ein Erdanschluss verwendet.
Ausgangsspannung: -5 V bei 1 kHz
Referenzerde, an die der Erdungsleiter des Tastkopfes angeschlossen werden muss.
Siehe Kompensieren eines passiven Spannungstastkopfes.
3. USB 2.0 Host Port.
Anschlüsse an der Vorderseite
10
