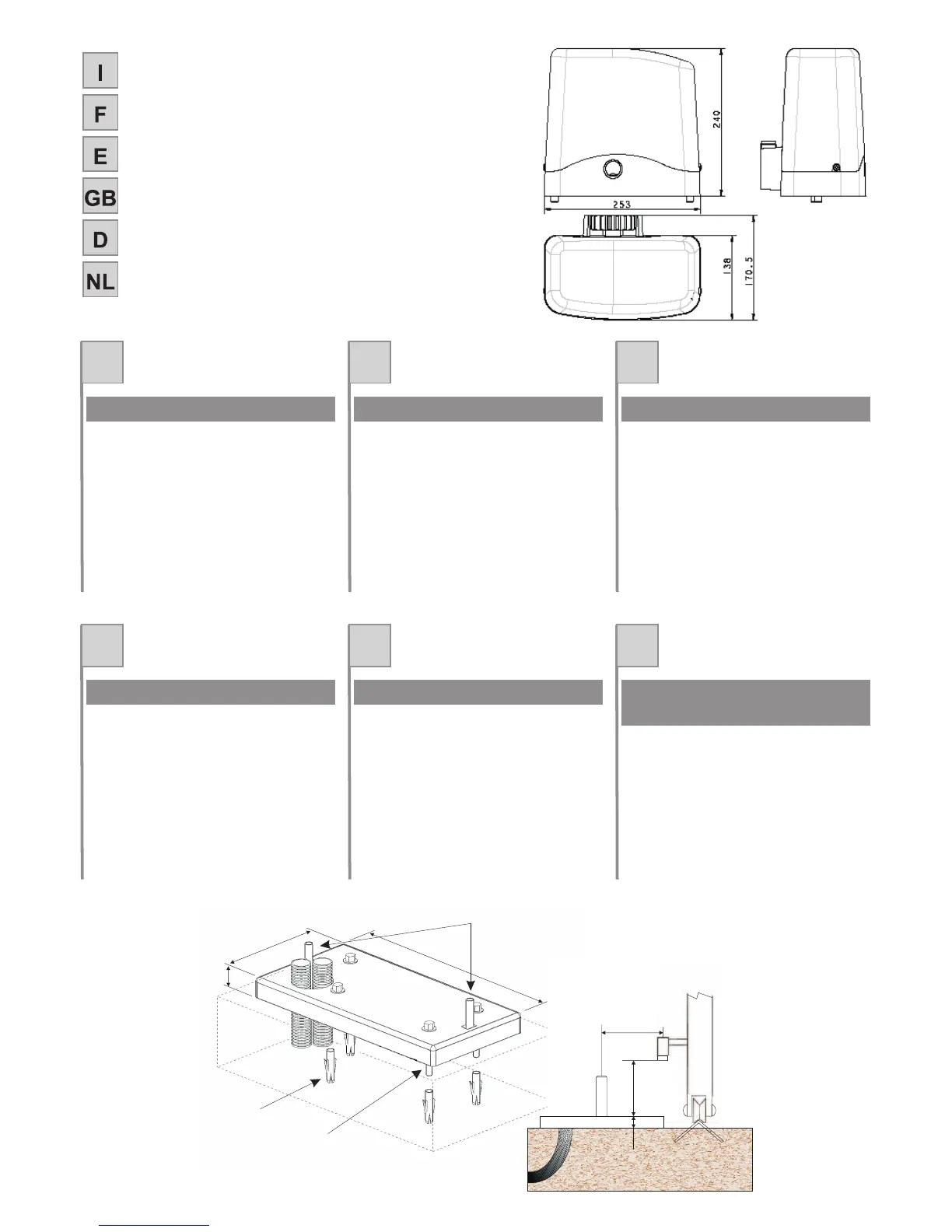

Telcoma ACE 300 - Overall Measurements

MISURE D'INGOMBRO
MEASURES
D'ENCOMBREMENT
MEDIDAS MAXIMAS EXTERNAS
OVERALL MEASUREMENTS
AUSSENABMESSUNGEN
MAATSCHETS
IFE
Rispettando le misure d'ingombro, fissare a
terra la piastra di base madiante 4 robusti
tasselli ad espansione (Fig.1 e Fig. 2) oppure
annegarlanelcalcestruzzo.
Prevedere una o più guaine per il passaggio dei
cavielettrici (Fig.1)
Prima di fissare la piastra sul
cemento, inserire le viti A per poter fissare il
motoriduttoresuccessivamente.
Importante!
En respectant les dimension d'encombrement ,
fixer au sol la plaque de base à l'aide de 4 vis à
expansion ou bien noyer dans le
cimentla contre-plaque.
Prévoiruneou plusieursgainespour le passage
descâblesélectriques(Fig.1)
Avant de fixer la plaque sur le
ciment, introduire les vis A pour pouvoir fixer le
motoréducteurparlasuite.
(Fig.1 e Fig. 2)
Important!
Respetando las medidas externas , fijar al suelo
la placa de base mediante 4 resistentes tacos
de expansión , o bien introducir
enhormigónlacontraplaca.
Preparar unaovarias vainas para el paso delos
cableseléctricos (Fig.1)
Antes de fijar la placa sobre el
cemento, introduzca los tornillos A para poder
fijar,después,el motorreductor.
(Fig.1 e Fig. 2)
¡Importante!
FISSAGGIO PIASTRA DI BASE FIXATION PLAQUE DE BASE FIJACIÓN DE LA PLACA DE BASE
GB D NL
Observing the overall dimensions , fix the base
plate to the ground by means of 4 strong rawl
plugs or bury the counterplate in
theconcrete.
Plan for one more sheating for the passage of
thepowerlines(Fig.1)
Introduce screws A before fixing
the plate to the concrete in order for the
gearmotortobefixedafterwards.
(Fig.1 e Fig. 2)
Please note:
Die Grundplatte unter Beachtung der
Abmessungen mit vier soliden
Expansionsdübelnam Boden befestigen(Abb.1
-Abb.2)an demdiemitgeliefertePlattebefestigt
wird,indenBetoneingießen.
Ein oder mehrere Kabelrohre für die
Elektrokabelverlegen (Abb.1)
die Schrauben A vor der Befestigung
der Platte auf dem Beton einfügen, damit der
Getriebemotordanachbefestigtwerdenkann.
Wichtig:
Houd de totale afmetingen aan en bevestig de
onderplaat met 4 stevige spreidpluggen
opdegrondofstort deplaatin hetbeton.
Breng één of meer kabeldoorvoeren voor de
elektrischekabels aan (Fig. 1).
Voordat u de plaat op het beton
gaat bevestigen dient u de schroeven A aam te
nremgem om later de reductiemotor te kunnen
bevestigen.
(Fig.1 e
Fig.2)
Belangrijk!
FITTING THE BASE PLATE
BEFESTIGUNG DER GRUNDPLATTE
TECHNISCHE GEGEVENS
BEVESTIGING VAN DE
5
149
255
10
Fig.1/Abb.1
A
C
B
LATO CREMAGLIERA
85
10
86
Fig.2/ Abb. 2
