Telcoma ACE 300 - Rack Assembly; Montage Der- Zahnstange

GB D NL
Release the gearmotor (see “Manual
operation”)orfullyopenthe gate.
Rest arackelement on the pinion and fix itto the
gateusingscrewsandspacers.
Move the gate manually until the pinion is in line
withthelastspacer.
Move the gate manually intil the pinion is in line
withthelastspacer.
Permanentlyfixtherackelement.
A rack element must be used as resting and
referencepoint inorder toposition theother rack
elements correctly and make sure they are in a
straightline(fig.10).
Makesure that thereis aspace of 1mmbetween
the rack and the pinion so that the weight of the
gate does not rest on the gearmotor pinion
(fig.9).
With new gates, check the backlash or play
between rack and pinion at intervals following
installation and if necessary adjust by means of
theslotsintherack.
N.B.
Den Getriebemotor deblockieren (siehe
“Manueller Betrieb”) und das Tor vollständig
öffnen.
Ein Element der Zahnstange an den Kolben
anlegen und mit Schraauben und
AbstandsstückenamTorbefestigen.
Das Tor manuell versetzen, bis daß der Kolben
in Übereinstimmung mit dem letzten
Abstandsstückgebracht ist.
Das Element der Zahnstange definitiv
befestigen.
Für eine einwandfreie Plazierung der anderen
Zahnstangenelemente und um deren
geradlinigeAusrichtung zu gewährleisten, ist es
notwendig, ein Zahnstangenelement als
AuflageundReferenzzuverwenden (abb.10).
Sicherstellen, daß zwischen Zahnstange und
Kolben einZwischenraumvon 1 mm besteht, so
daß das Gewicht des Tors den Kolben des
Getriebemotorsnicht belastet(abb.9).
Bei neuen Toren in der Zeit nach der Installation
das Spiel zwischen Zahnstange und Kolben
überprüfen; falls notwendig die Löcher der
Zahnstange betätigen, um das Spiel
„Zahnstange/Kolben“einzustellen.
Hinweis:
Ontgrendel de motorreductieaandrijving (zie
“handbediende werking”) of zet het hek
helemaalopen.
Leg een element van de tandheugel op het
tandwiel en maak ditelement met schroeven en
afstandshoudersaanhethekvast.
Verplaats het hek met de hand totdat het
tandwiel zich ter hoogte van de laatste
afstandshouderbevindt.
Maakhettandheugelelementdefinitiefvast.
Om ervoor te zorgen dat de andere elementen
van de tandheugel op de juiste plaats komen te
zitten en om er zeker van te zijn dat de
elementen recht zitten moet u één
tandheugelelement als steun en als
uitgangspuntnehmen(fig.10).
Controleer of er tussen de tandheugel en het
tandwiel 1 mm speling zit zodat het gewicht van
het hek geen belasting voor de
motorreductieaandrijvingvormt (fig.9).
Bij nieuwe hekken moet u na de installatie de
speling tussen de tandheugel en het tandwiel
regelmatig controleren ; indien nodig moet u de
speling tussen de tandheugel en het tandwiel
met behulp van gleuven van de tandheugel
afstellen.
N.B.

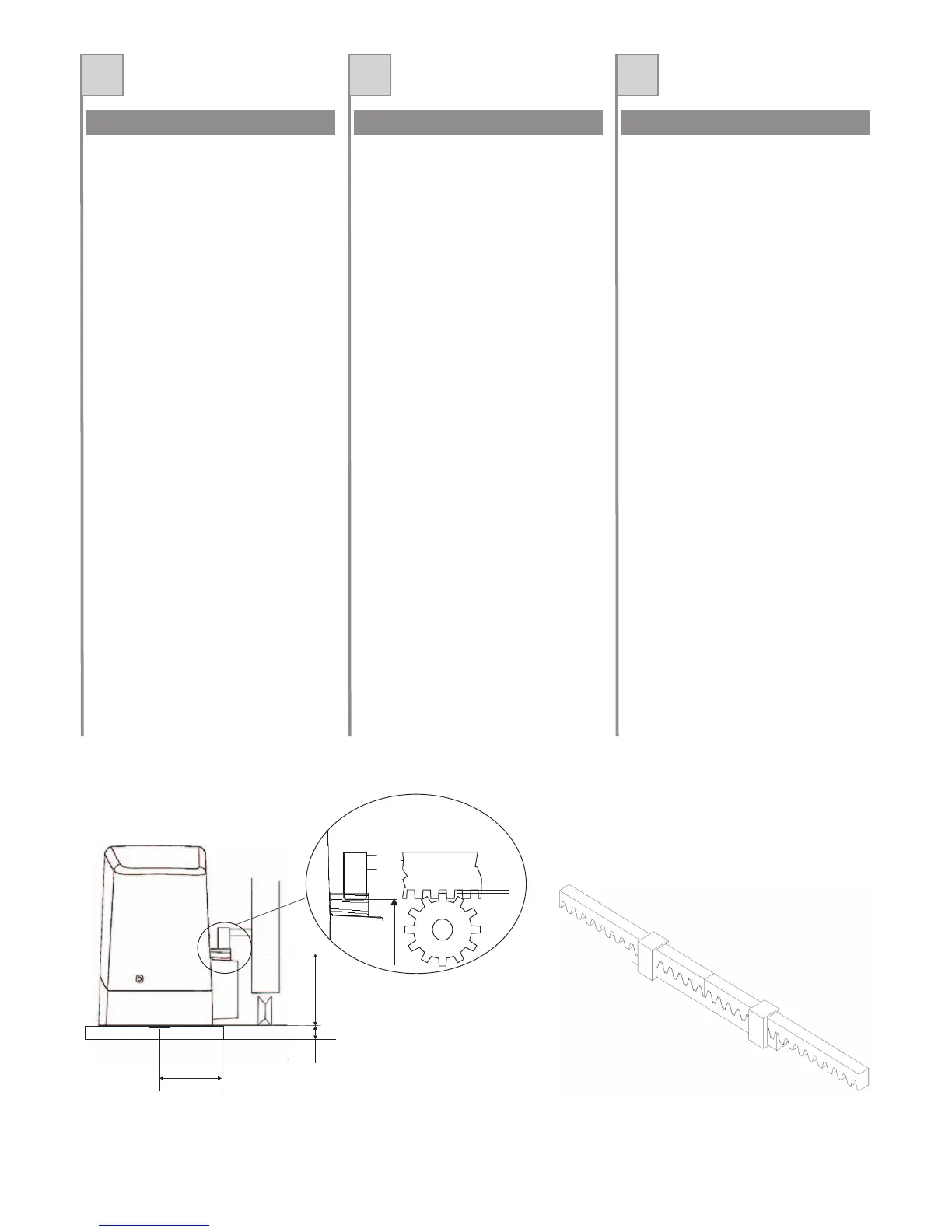

RACK ASSEMBLY MONTAGE DER- ZAHNSTANGE DE TANDHEUGEL MONTEREN
9
Fig. 10/Abb. 10Fig. 9/Abb. 9
85 mm
2mm
10
85
86mm
