Italiano
TS6213
3

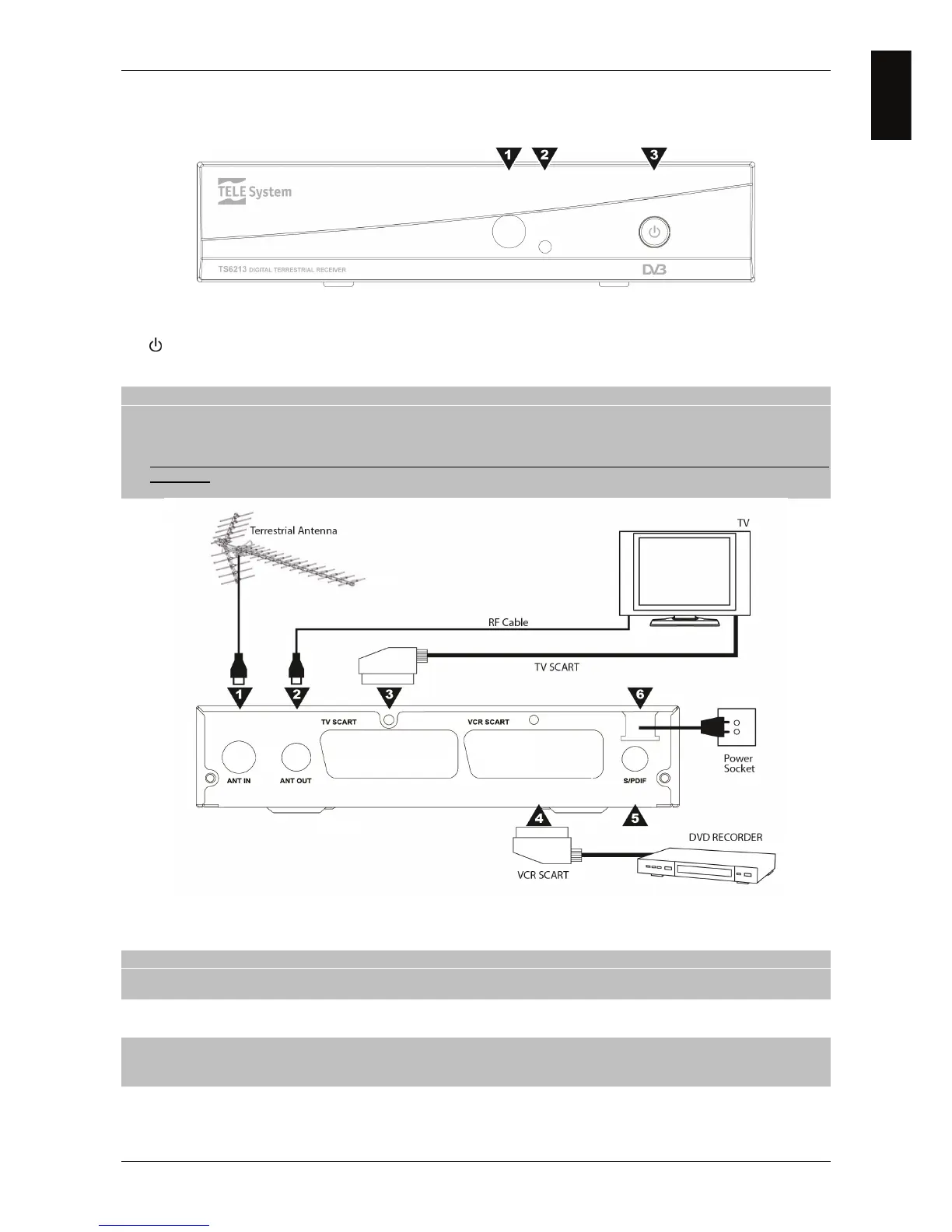

2 Descrizione prodotto e collegamenti
2.1 Pannello frontale
1. IR Sensore a raggi infrarossi per telecomando.
2. LED Indicatore di stato stand-by (VERDE=acceso, ROSSO=stand.by).
3.
Tasto accensione (ON) / standby (ST.BY).
2.2 Pannello posteriore e connessioni
AVVERTENZA
È buona regola effettuare le connessioni del dispositivo con altri apparecchi (TV, VCR, HI-FI, etc.) e l’antenna prima
di collegarlo all’alimentazione. Con il ricevitore in tensione è possibile infatti che, durante l’inserimento dei connettori,
si creino differenze di potenziale elettrico in grado di generare correnti che possono danneggiare gli apparati.
La connessione video diretta del dispositivo allo schermo/TV dovrebbe sempre essere fatta come primo test
funzionale, in quanto schemi di collegamento più complessi potrebbero portare a malfunzionamenti non riconducibili
a guasti e/o difetti dei singoli apparecchi ma a problemi di incompatibilità fra gli stessi.
1. ANT IN Ingresso segnale d’antenna.
2. ANT OUT Uscita passante segnale d’antenna per l’eventuale collegamento di un televisore o altro
dispositivo dotato di ricevitore integrato.
AVVERTENZA
Per motivi di risparmio energetico, l’uscita passante antenna ANT OUT non è attiva durante lo stato di stand.by; è
comunque possibile abilitarla agendo sull'opzione Loop Antenna del menu Installazione - Antenna (par. 4.7.2).
3. TV SCART Uscita audio-video analogica SCART da collegare allo schermo TV.
4. VCR SCART Connettore audio-video analogico SCART ausiliario.
AVVERTENZA
La presa VCR SCART può essere utilizzata anche come ingresso per una sorgente esterna (es. lettore DVD), ma solo a
ricevitore acceso e agendo sul tasto DTV/VCR del telecomando.
5. SPDIF Uscita Audio Digitale Coassiale per amplificatori home-theatre.
6. POWER Cavo di alimentazione per il collegamento ad una presa elettrica da 230V~, 50Hz.
