Anleitung Behnke SIP 2.0
Hardware
D
18 www.behnke-online.de
5VDC – 24 VDC
Alarmeingang
–
+
Ethernetanschluss
nach EIA/ TIA 568 A
1: weiß-grün
2: grün
3: weiß-orange
6: orange

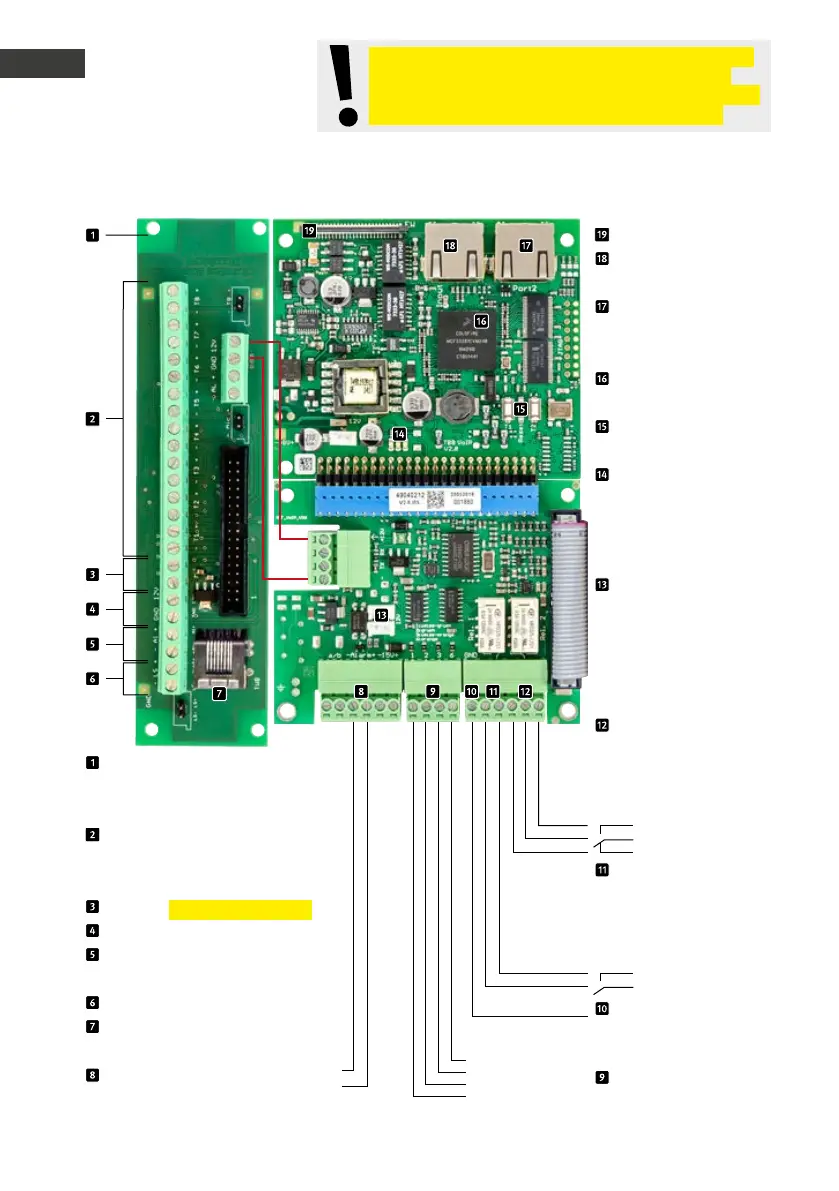

4.2. Abgesetzte Elektronik (bis 50m) 20-0005-IP
Erweiterungs anschluss
LAN-Anschluss INPUT
(SIP-Sprechstelle zum Switch)
LAN-Anschluss PORT 2
(Anschluss für weitere IP-Geräte,
wie z. B. IP-Kamera. Technische
Daten des Switchport beachten)
Masterprozessor
T1 + T2
Tasten zur Ausgabe von Geräte-
infor mationen (siehe S. 19)
LEDs:
Rot: Stromversorgung PoE
(LED leuchtet: POE vorhanden)
Blau: bereit
(LED blinkt: Gerät „bootet“)
(max. 5 min)
Grün: Am SIP-Server registriert
Stecker für Modul-
beleuchtung (12
V) / Beleuchtung Behnke
Weitwinkel IP-Kamera
hier dürfen ausschließlich nur
Behnke Beschriftungsfelder und
Behnke-Kameras mit Beleuchtung
angeschlossen werden. Eine
Missachtung kann zum Defekt der
Platine führen.
Subplatine
Passendes Installationsmaterial zur Adaption von
Lautsprecher, Mikrofon und Tasten an der Tür:
Abzweigbox 20-9251
Klemmen Taster 1 bis 8
pot. freie Tasten, max. 50 m Leitungslänge +
min. 0,14mm² Aderquerschnitt
(s. Seite 9) (Konfigurationsschritte 21 bis 28)
Mikrofon
(Polarität beachten!)
GND + 12V
Lautsprecher
Alarmeingang
unbelegt
Anschlussbuchse
für Tastwahlblock max. 50 m
Erde
wird benötigt, wenn es sich um
einen TNV-1 Stromkreis handelt (z. B.
Geräte die in Säulen verbaut und keine
feste Verbindung zum Gebäude besteht)
Relais 2
max. Schaltspannung:
60VDC/50VAC
max. Schaltstrom: 2A
max. Schaltleitung max 62,5VA/60W
Beachten Sie, dass keine der oben
genannten Angaben überschritten
werden darf
Relais 1
max. Schaltspannung:
60VDC/50VAC
max. Schaltstrom: 2A
max. Schaltleitung max 62,5VA/60W
Beachten Sie, dass keine der oben
genannten Angaben überschritten
werden darf
Arbeitskontakt
Arbeitskontakt
Steuerkontakt
Steuerkontakt
Ruhekontakt
Hinweis: Betrieb nur in Verbindung mit der Anschlussbox
43-9251 möglich. Ein detailierte Beschreibung der Ver-
kabelung zwischen 20-0005-IP und Anschlussbox 43-9251
finden Sie in der Anleitung zur Anschlussbox 43-9251
