67www.behnke-online.fr
Équiper la colonne
F
Notice de montage des colonnes en acier inox
3.

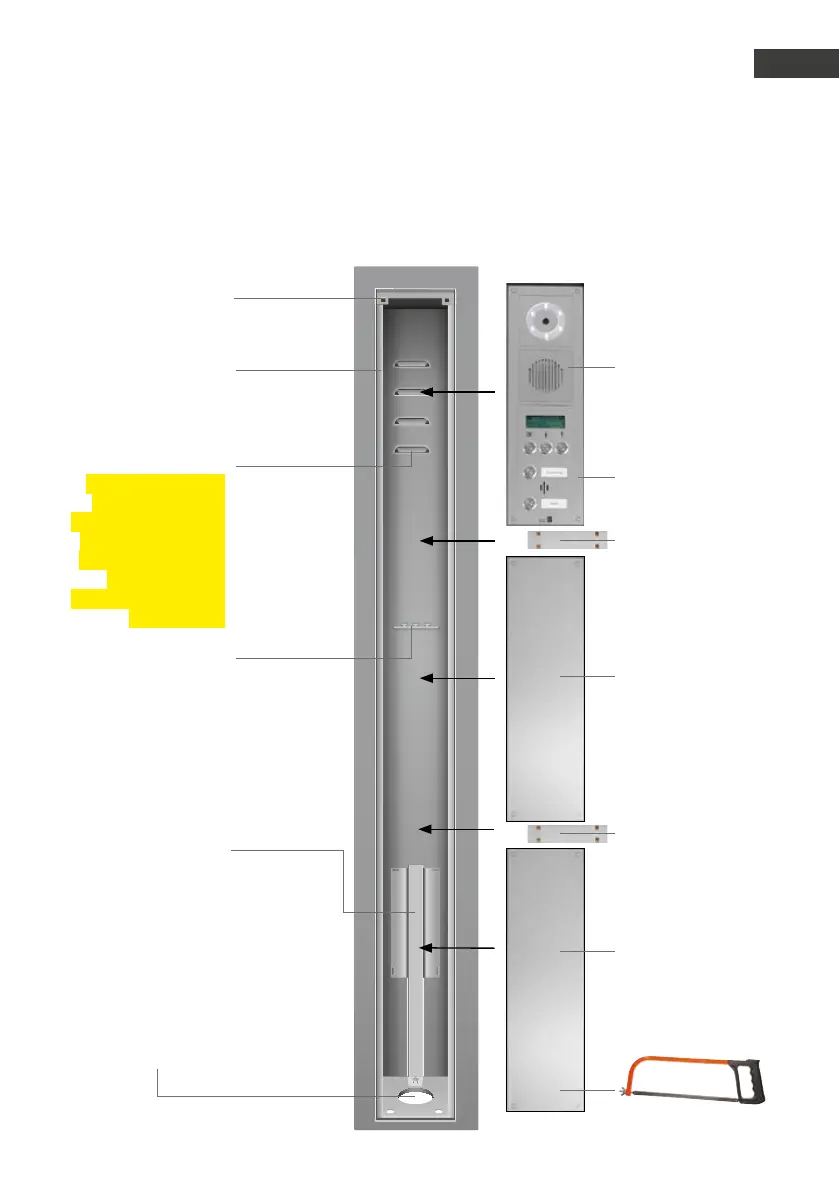

ÉquipeR lA colonne
Portier
téléphonique,
mm de largeur
(exemple Série )
Cadre avant
Tôle de serrage
*
Cache
avec chanfrein en-haut
Tôle de serrage
*
Cache sans chanfrein
à raccourcir selon les
besoins, arête infé-
rieure non visible
Tôle de serrage
(intégration fixe
*)
Fente d'aération
Les deux fentes d'aé-
ration dans la partie
supérieure et inférieure
de la colonne en acier
inoxydable ne doivent
pas être fermées !
Risque de formation de
condensation.
Rail de montage pour
la fixation des câbles.
Fixer le câble avec des
colliers de serrage
(non inclus dans la
livraison)
Tôle d’appui pour
portiers télépho-
niques, modules et
caches
Plaque de montage
pour la fixation d'une
électronique de
base - ou de
produits tiers (pas de
fixation par vis prévue
pour les produits tiers)
Passage de câbles par
en-dessous à travers
le pied de la colonne
(Avant de commencer l'installation, vérifiez que toutes les pièces de montage nécessaires sont dis-
ponibles en quantité suffisante pour une installation correcte de la colonne. Toutes les pièces ne sont
pas incluses dans la livraison de la colonne)
* équipé de contre-écrous M
