Anleitung Montage Edelstahl-Standsäulen
Montageanleitung
D

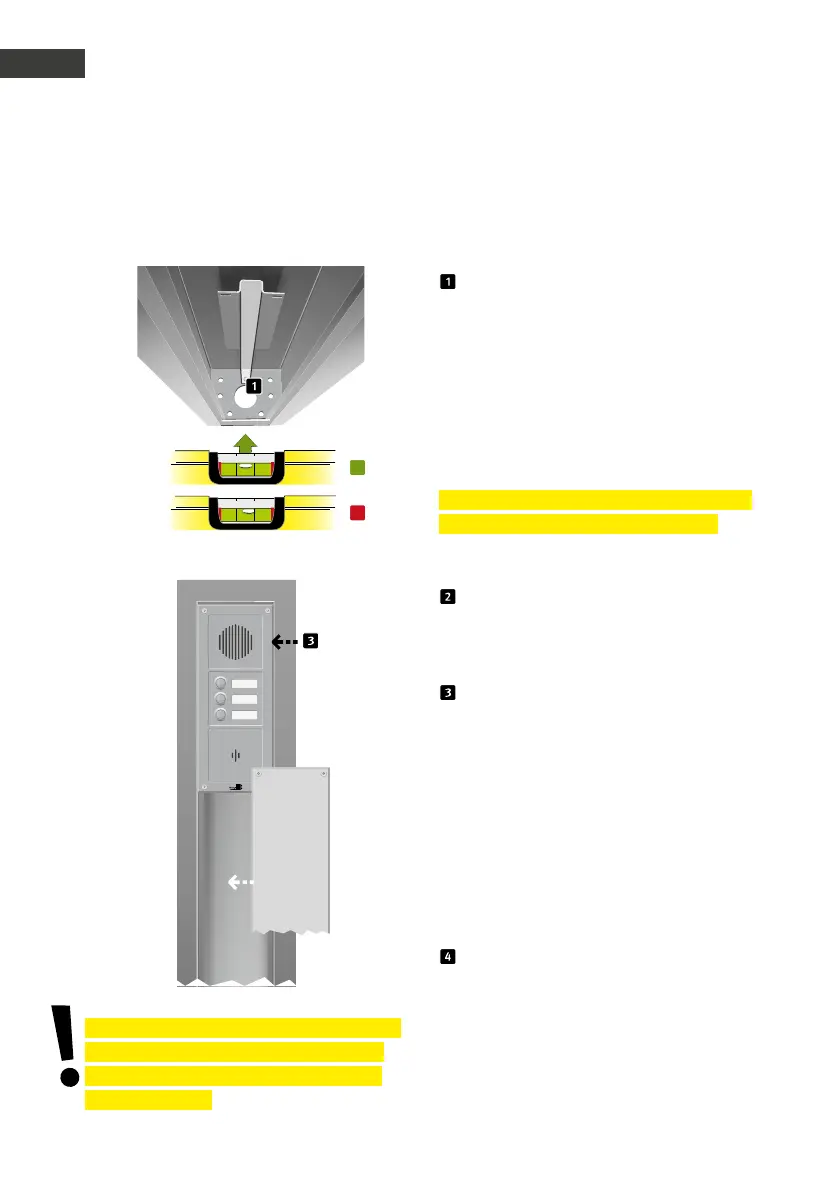

2.2. StandsäuleSerie20
Für Säulen /-A, /-A, /-A, /-A
Führen Sie die Anschlussleitungen durch den
Säulenfuß, bevor Sie die Standsäule auf dem
Fundament verschrauben. Befestigen Sie die
Standsäulen der Serie mit Sechskantwurzel-
schrauben und Dübel, Schwerlastankern oder
Stehbolzen im Betonfundament (s. Kapitel „.
Fundamentplan“ auf Seite ). Wir empfehlen
hierzu Schrauben etc. mit mm Durchmesser
und einer Länge von min. mm.
Wichtig: Hierzu die Anzugsdrehmomentanga-
ben des Schraubenherstellers beachten.
Hinweis: Das Befestigungsmaterial ist nicht im
Lieferumfang enthalten.
Die Geräte der Serie / mit der Infrastruktur
verbinden (siehe dazu die Bedienungsanleitung
die der zu verbauenden Basiselektronik beiliegt)
und auf Funktion testen.
Setzen Sie als Erstes die Türstation (in der
Regel von oben nach unten, detailliert s. Kapitel
„. Standsäulen bestücken“ auf Seite )
und dann die Abdeckblende(n) in die Säule
ein und verschrauben Sie diese mit Hilfe der
Klemmbleche. Edelstahlstandsäulen sollten
immer passend zur Situation eingesetzt werden.
▸
. mtr. PKW und Rollstuhlfahrer
▸
. mtr. stehende Personen
▸
. mtr. PKW und Kleintransporter
▸
. mtr. LKW, Kleintransporter und PKW
Kürzen Sie die unterste Abschlussblende
(Abschlussblende ohne Anfassung) passend zur
Säule ein. Das untere Ende in die Öffnung im
Säulenfuß einführen, den oberen Teil mit dem
Klemmblech verschrauben.
* Erfolgt der Einbau nicht plan auf dem Beton-
fundament, kann dies zu einem Verzug des
Säulenkorpus und damit zu Problemen der
Dichtigkeit führen.
*
