Manuale di istruzioni Processore IF
Per realizzare la configurazione di ciascun
modulo PROCESSORE IF si utilizzerà il pro-
grammatore seguendo i seguenti passi:

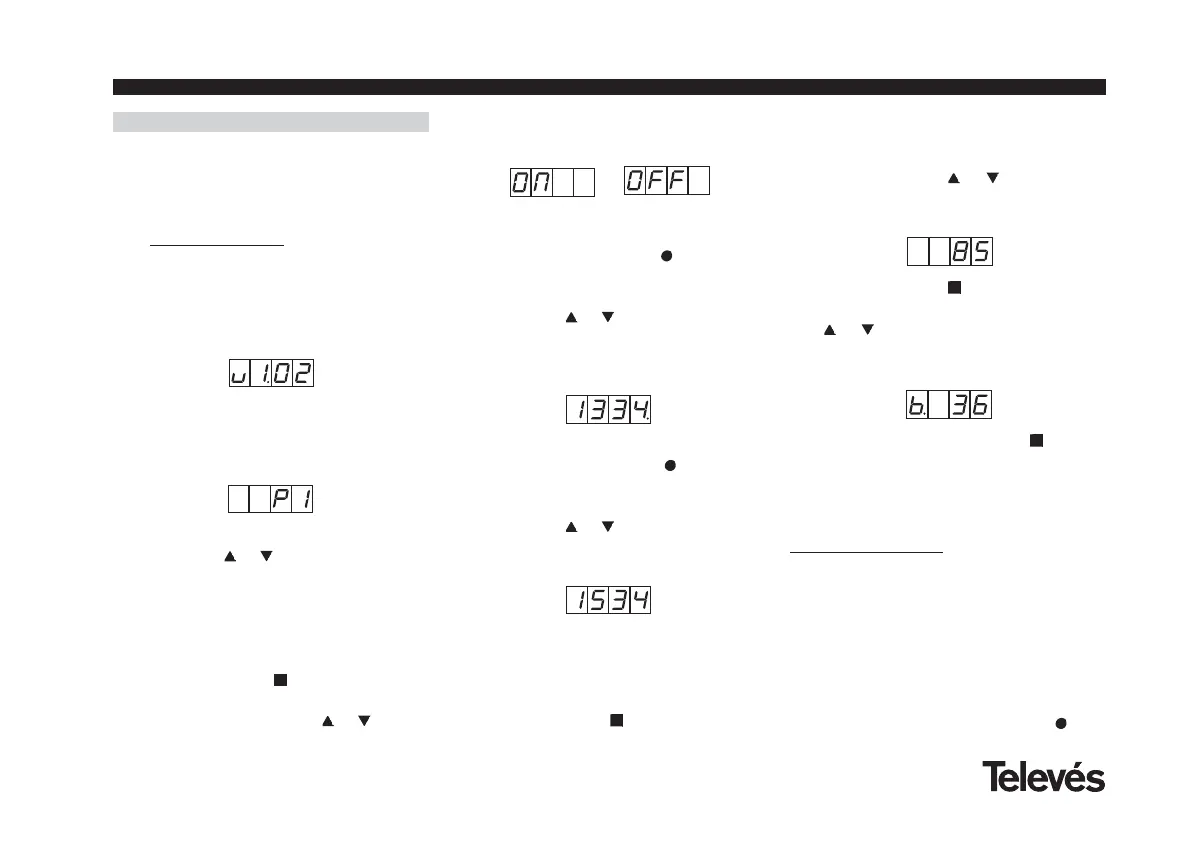

5.1.- MENU NORMALE
Inserire il programmatore nel connettore
frontale del modulo PROCESSORE IF (PRO-
GRAM). Apparirà in primo luogo la versione
di software del prodotto (per esempio
1.02):
1.- Trascorsi uno o due secondi apparirà il
primo menú, che è quello di selezione del
processore (1, 2 o 3), per esempio proces-
sore 1:
Per modificare il valore indicato si dovranno
premere i tasti e modificando il valore
del digit (1, 2, ó 3). Secondo il processore
selezionato si accenderà uno dei LEDs del
programmatore (A per il processore 1, B per
il processore 2 e C per il processore 3).
2.- Premendo il tasto si accede alla atti-
vazione/disattivazione del processore
selezionato. Mediante i tatsi e si sele-
ziona ON o OFF:
5. - UTILIZZO DEL PRODOTTO
3.- Il seguente menú (se la selezione prece-
dente era ON) permette di introdurre la fre-
quenza di entrata. Il tasto permette di
selezionare il dígit che si desidera variare,
incrementándolo o decrementándolo
mediante i tasti e
. La gamma permes-
sa per i valori della frequenza di entrata va
da 950 a 2150 MHz. (Per esempio sarà 1334
MHz):
4.- Il seguente menú permette di intodurre la
frequenza di uscita. Il tasto
permette di
selezionare il dígit che si desidera modifica-
re, incrementándolo o decrementándolo
mediante i tasti
e
. La gamma permes-
sa per i valori della frequanza di uscitava da
950 a 2150 MHz (Per esempio 1534 MHz):
La frequenza di ingresso si differenzia da
quella di uscita per la presenza di un punto
dopo l’ultimo digit.
5.- Premendo il tasto si accede alla sele-
zione del livello di uscita. In questo caso
non esiste un cursore per la selezione del
dígit, mediante i tasti e
si seleziona il
livello di uscita desiderato tra 00 (mínimo) e
99 (mássimo). Per esempio , 85:
6.- Premendo il tasto si accede a la sele-
zione della larghezza di banda. Mediante i
tasti e si seleziona il valore di BW (36
MHz o 27 MHz). Per esempio, per una
larghezza di banda di 36 MHz:
Una ulteriore pressione del tasto
ci ripor-
terà all’inizio alla seleziona del numero di
processore.
5.2.- MENU
ESTESO
1.- La prima opzione che appare nel menú
esteso è la selezione di indirizzo del dispo-
sitivo per il controllo remoto. Perchè una
centrale di testa possa essere controllata in
modo remoto, ogni elemento controllabile
dovrà avere in indirizzo unico. E’ responsa-
bilità dell’ installatore assicurarsi che
non esistano unità con il medesimo indi-
rizzo nel bus di controllo. Il tasto
per-
mette di selezionare il digit che si desidera
