Televes 5863 - Descrizione Degli Articoli

5
Gamma di frequenze: 950 ... 2150 MHz Connettore: “F”
Guadagno (950 MHz): 35 ± 2 dB Alimentazione: 15 V
Guadagno (2150 MHz): 41 ± 3 dB Livello di uscita (2 port. -35 dB): > 123 dBµV
Margine di regolazione: 20 dB Consumo a 15 V: 200 mA
1 . 2.- Caratteristiche tecniche Amplificatore IF art. 5865
Amplificatore
2.- DESCRIZIONE DEGLI ARTICOLI
Ref. 5863 .... Procesore IF singolo (950 - 2150 MHz)
Ref. 5864 .... Processore IF triplo (950 - 2150 MHz)
Ref. 5865 .... Amplificatore IFI (950 - 2150 MHz)
Ref. 5029 .... Alimentatore (230V ±15% - 50/60 Hz)
(24 V - 0,55 A)
(18 V - 0,8 A)
(15 V - 4,2 A)
(1)
(5 V - 6,6 A)
Ref. 7234 .... Programmatore Universale
Ref. 5071 .... Barra di supporto (10 mod. + Alim.)
Ref. 5239 .... Barra di supporto (12 mod. + Alim.)
Ref. 5255 .... Interconnessione T03/T05
Ref. 5074 .... Ponte
Ref. 4061 .... Chiusura “F” 75 ohm

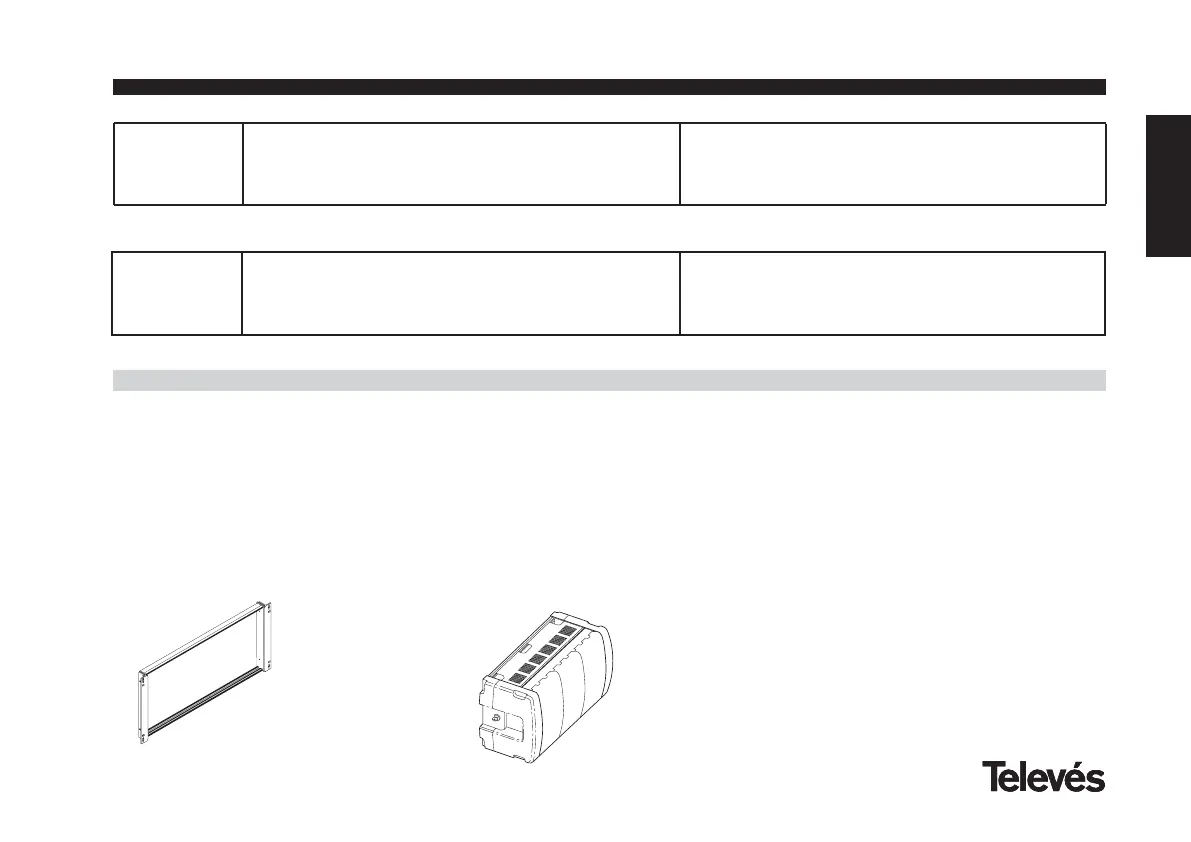

Ref. 5301 .... Subrack 19”
Ref. 5072 .... Armadio High-Tech (10Mod. + Alim.)
Ref. 5301
Ref. 5072
24V (0,55 A)
Tensione di entrata: 230 ± 15 % V~ Correnti massime 18V (0,8 A)
Tensioni di uscita: 5V, 15V, 18V, 24V fornibili: 15V (4,2 A)
(1)
5V (6,6 A)
1 . 3.- Caratteristiche tecniche Alimentatore art. 5029
Alimentatore
(1) S
Se si utilizzano le tensioni 24V e/o18V, si dovrà sottrarre la potenza
assorbita da quella totale a 15V.
Manuale di istruzioni Processore IF
ITALIANO
