Para efectuar a configuração de cada
módulo PROCESSADORFI_IQ utilizar-se-á o
programador seguindo os seguintes passos:

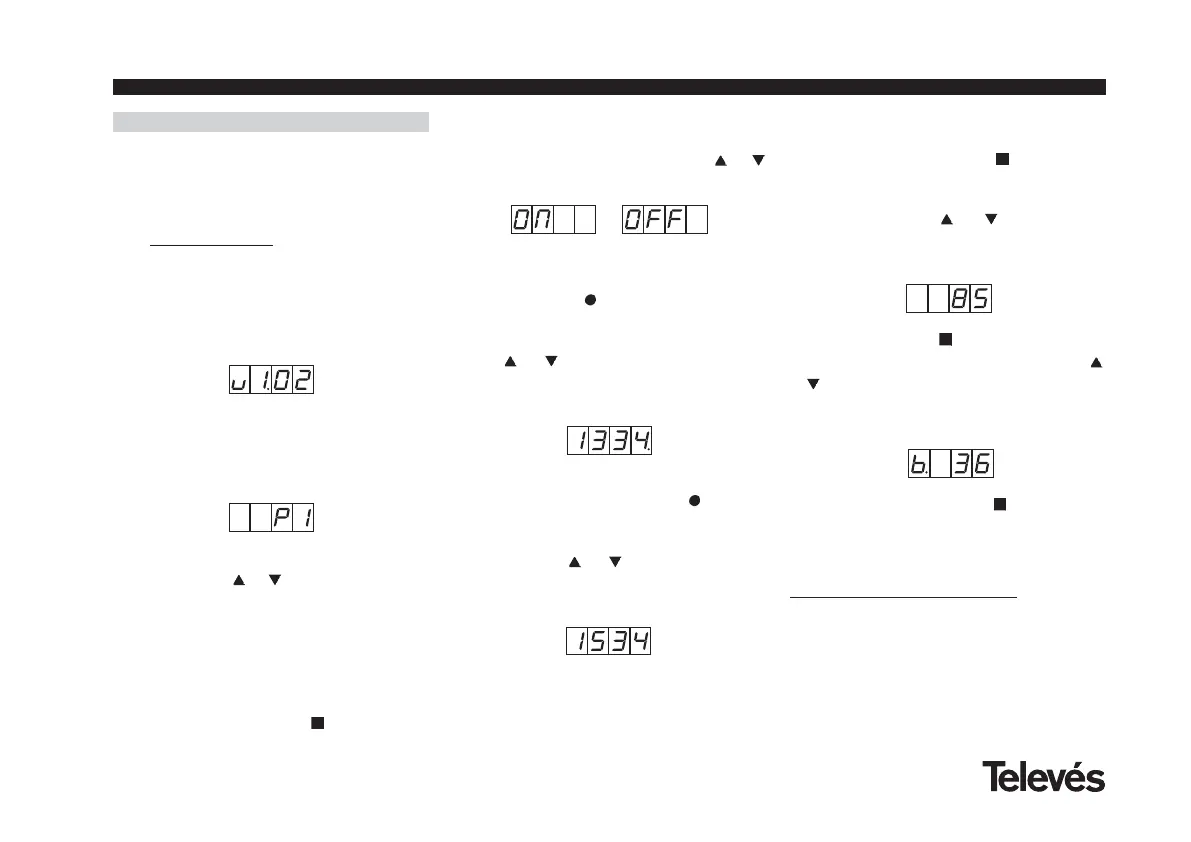

5.1.- MENU NORMAL
Ligar o programador à ficha frontal do
módulo PROCESSADORFI_IQ (PROGRAM).
Surgirá em primeiro lugar a versão de soft-
ware do produto(por exemplo 1.02):
1.- Passados uns dois segundos surgirá o
primeiro menu, que é o de selecção do
processador (1, 2 ou 3), por exemplo pro-
cessador 1:
Para modificar o valor indicado deverá pre-
mir-se as teclas e sendo modificado o
valor do dígito (1, 2, ou 3). Quando o pro-
cessador estiver seleccionado acender-se-á
um dos LEDs do programador (A para o
processador 1, B para o processador 2 e C
para o processador 3).
2.- Premindo a tecla de acede-se ao
menu de activação/desactivação do pro-
5. - UTILIZAÇÃO DO PRODUTO
cessador eleito. Através das teclas e
escolhe-se entre ON e OFF:
3.- O menu seguinte (se a selecção anterior
for ON) permite introduzir a frequência de
entrada. A tecla permite seleccionar o
dígito que se deseja modificar, incrementan-
do-o ou decrementando-o através das
teclas e
. A gama permitida para os
valores de frequência de entrada é de 950 a
2150 MHz. (Por exemplo para 1334 MHz):
4.- O menu seguinte permite introduzir a
frequência de saída. A tecla
permite
seleccionar o dígito que se deseja modificar,
incrementando-o ou decrementando-o atra-
vés das teclas
e
. A gama permitida
para os valores de frequência de saída é de
950 a 2150 MHz (Por exemplo 1534 MHz):
A frequência de entrada distingue-se da de
saída porque caso seja a de entrada, no dis-
play aparece um ponto depois do último
dígito.
5.- Ao premir a tecla de acede-se à
selecção do nível de saída. Neste caso
existe um cursor para a selecção do dígito,
através das teclas e
escolhe-se o
nível de saída desejado entre 00 (mínimo) e
99 (máximo). Por exemplo , 85:
6.- Ao premr a tecla acede-se à selecção
da largura de banda. Através das teclas
e escolhe-se o valor de BW (36 MHz ou
27 MHz). Por exemplo, para uma largura de
banda de 36 MHz:
Ao premir a seguir a tecla
voltamos ao
inicio para a selecção de processador.
5.2.- MENU
COMPLEMENTAR
1.- A primeira opção que aparece dentro
dos menus complementares é a de
selecção da direcção do dispositivo para o
controlo pelo CDC. Para que uma central
possa ser controlada de forma remota, cada
elemento controlável deverá ter associada
Manual de instruções Processador FI
