4.3.- Central amplificadora
OPCION “A” - 5075 OPCION “B” - 4510 / 4514
Dispone de dos conectores de entrada de señal, para permitir la
mezcla de los canales suministrados por dos sistemas. Si se utiliza
sólo una de las entradas, se recomienda cargar la entrada no utilizada
con una carga de 75 ohm, ref 4061.
Dispone de un conector de salida y una toma de Test (-30dB) situadas
en la parte superior del panel frontal.
La alimentación se realiza a 15V, a través de un latiguillo igual al
utilizado para la alimentación de los otros módulos del sistema.
Central realizada en chasis zamak blindado, configurable en
ganancia por el propio instalador.
Esta referencia tiene su aplicación como amplificador de cabecera
o línea en sistemas de CATV.

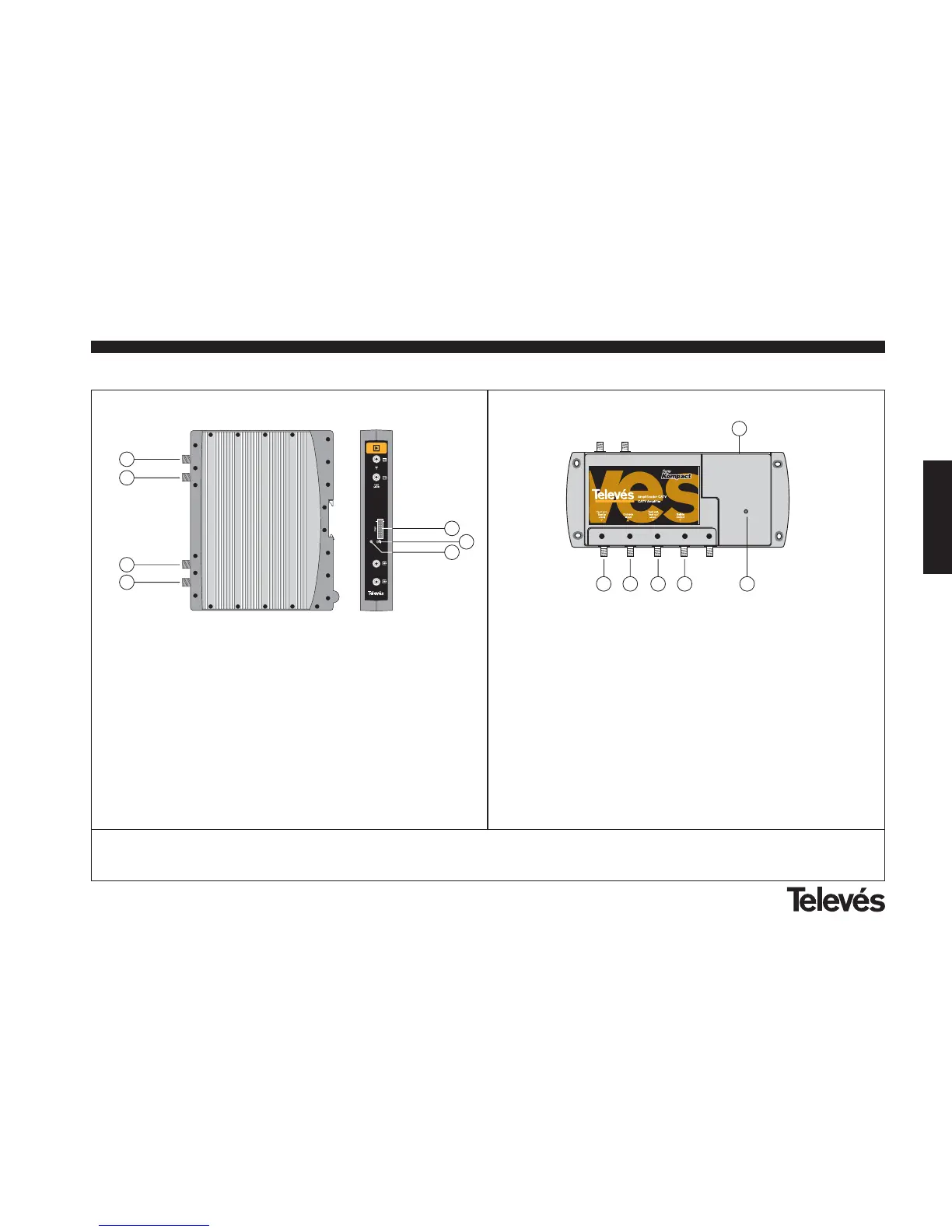

1.- Salida RF
2.- Toma Test
3.- Entrada RF
4.- Entrada RF
5.- Entrada alimentación módulo
6.- Atenuador
7.- LED de estado
1.- Test entrada
2.- Entrada RF
3.- Test salida
4.- Salida RF
5.- LED de estado
6.- Alimentación
La central amplificadora realiza la amplificación de los canales generados en los transmoduladores TDT+, cubriendo el margen de
frecuencias de 47 a 862 MHz.
