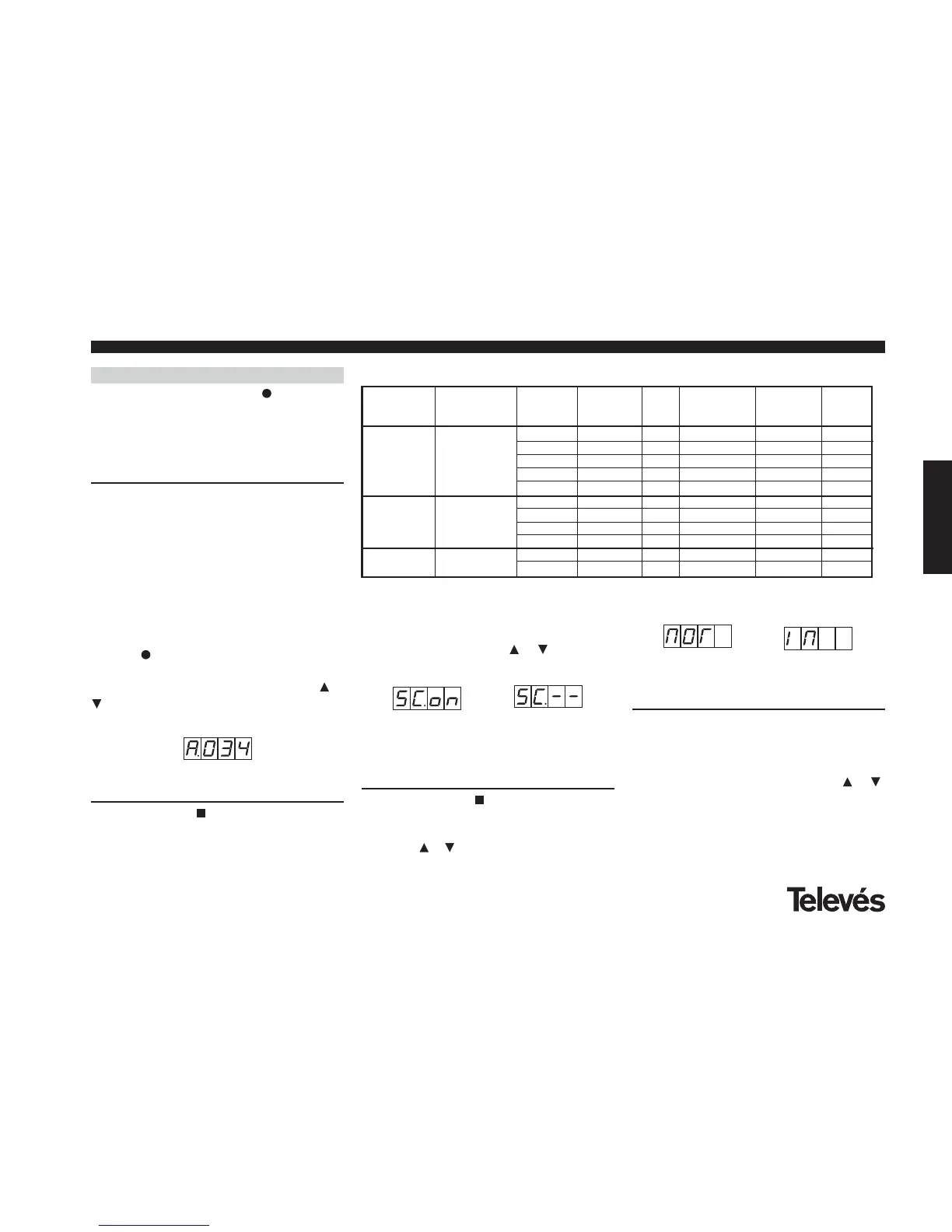

Manual de instrucciones TDT +
ESPAÑOL
Modulación normal Modulación invertida
d.- Alimentación del LNB
La siguiente opción que aparece dentro de
los menús extendidos es el modo de
alimentación del LNB y selección de tono
de 22 KHz. Existen 3 posibles opciones,
seleccionables mediante las teclas y ,
que permiten escoger la tensión de
alimentación del LNB a través de la entrada
de señal del módulo TDT+, así como la
habilitación del tono de 22 KHz:
Automática de Transponedores). Para
habilitar o deshabilitar esta función se
actuará sobre las teclas y , según los
menús que se muestrán a continuación:
Función SCAN Función SCAN
habilitada desahabilitada
c.- Formato de modulación
Pulsando la tecla aparece el siguiente
menú, que permite cambiar el formato de
modulación IQ (normal o invertido) usando
las teclas y .
5.2 - Menús extendidos
Pulsando la tecla durante
aproximadamente 3 segundos, se accede a
una serie de menús de uso menos frecuente
que se denominan menús extendidos.
a.- Dirección del dispositivo
La primera opción que aparece dentro de
los menús extendidos es la selección de la
dirección del dispositivo. Para que una
cabecera pueda ser controlada de forma
remota como se indica en el apartado 7,
cada elemento controlable deberá tener
asignada una dirección única.
Es responsabilidad del instalador aseguar
que no existan direcciones duplicadas en
el bus de control.
La tecla permite seleccionar el dígito que
se desea modificar, incrementándolo o
decrementándolo mediante las teclas o
. El rango de direcciones permitidas es
1 ... 254. Por ejemplo la dirección 34:
b.- Búsqueda automática de canales
Pulsando la tecla se accede al menú, en
el que el usuario puede seleccionar la
función de SCAN, que permite la búsqueda
automática de canales (ver tabla Búsqueda
Satellite
Satellite Satellite
Payload
QAM
QAM QAM IF Priority
Symbol Rate
Modulation FEC Rate
Data Rate
Size
Symbol Rate Bandwidth
Ms/s Mb/s. MHz MHz
1/2 18.431373 64 3.3333 3.83 5
2/3 24.575163 64 4.4444 5.11 6
20.0 QPSK Viterbi 3/4 27.647059 64 5.0000 5.75 2
5/6 30.718954 128 4.7619 5.48 1
7/8 32.254902 128 5.0000 5.75 7
1/2 23.960784 64 4.3333 4.98 4
QPSK Viterbi
2/3 31.947712 128 4.9524 5.70 3
26.0
3/4 35.941178 256 4.8750 5.61 8
5/6 39.934641 256 5.4167 6.23 9
1/2 27.647059 64 5.0000 5.75 10
30.0 QPSK Viterbi
2/3 36.862745 256 5.0000 5.75 11
Búsqueda Automática de Transpondedores (función SCAN = ON)
