Manual de instrucciones TDT +
Para el montaje de las unidades en en rack
con ventilación es obligatorio el montaje de
carátulas ciegas ref. 5173 entre los módulos
para permitir una correcta ventilación del
conjunto y 5073 para suplir unidades, fig. 4.
5 cm) que hay en la parte superior del Rack,
entrando el aire nuevo en el interior del rack
por la parte inferior del mismo, fig 3.

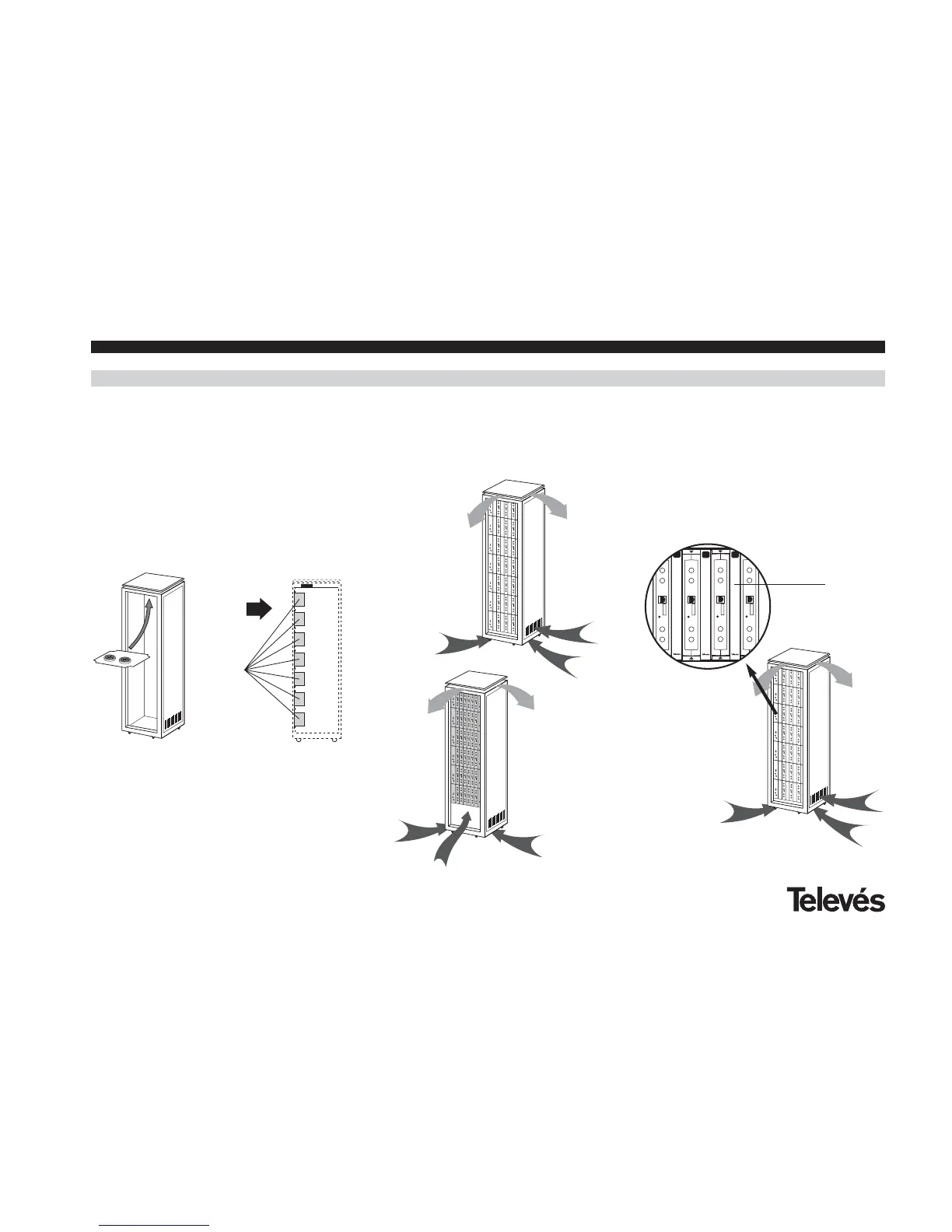

9.1.- Instalación del rack con ventilación.
Para favorecer la renovación y circulación
del aire en el interior del rack reduciendo de
esta manera la temperatura de las unidades
y mejorando por ello sus prestaciones, se
recomienda colocar 2 unidades de
ventilación de 25W de potencia, sobre todo
cuando el rack con los TDT+ se encuentre
en ambientes cálidos, superiores a 40°C.
Estos ventiladores irán colocados en una
bandeja atornillada en la parte superior del
Rack, fig. 1 y 2, de esta manera los
ventiladores extraerán el aire de los TDT+ y
lo expulsarán a través de la rendija (unos 3-
Subracks
fig. 1
fig. 2
fig. 3 fig. 4
Frontal
9.- NORMAS PARA MONTAJE EN RACK (max. 35 TDT+ - 7 subracks de 5u. de altura - 8,7”)
