TermaTech TT80S - Page 26

26

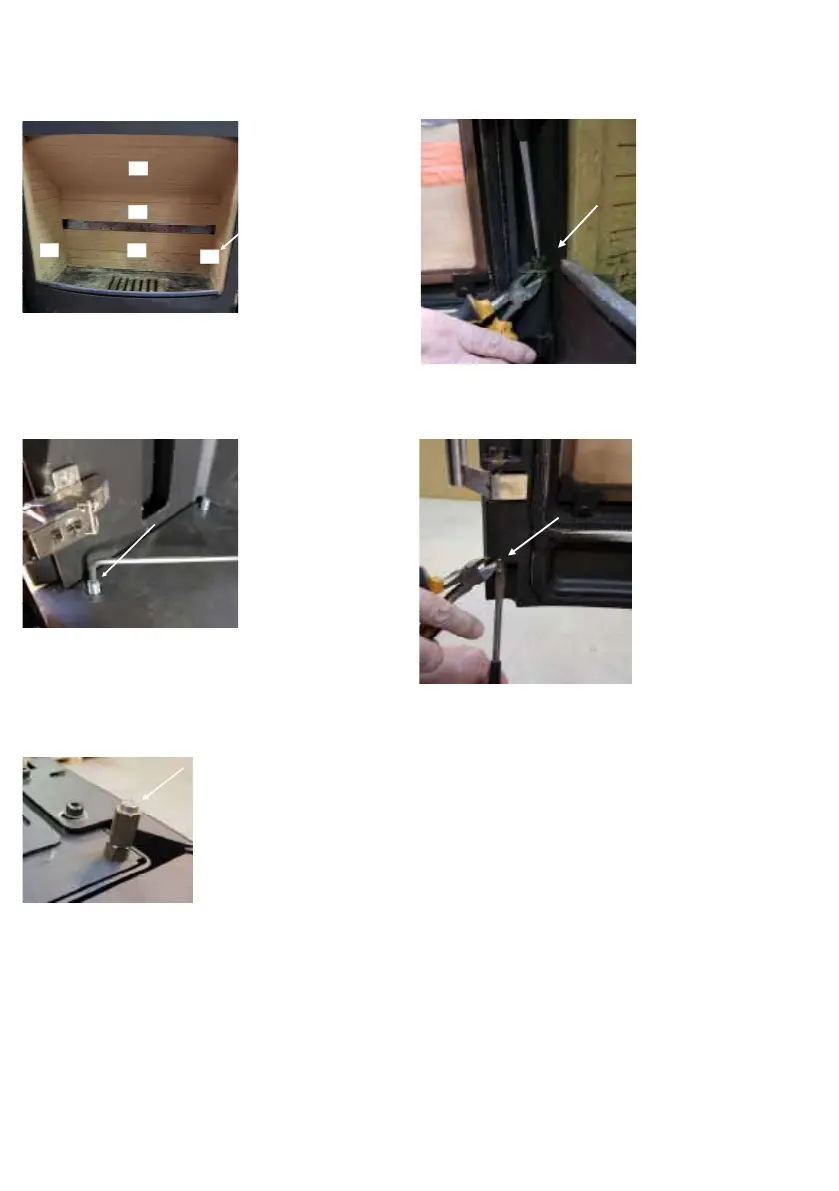

13.0. Abbildungen mit Erläuterungen
13.1. Austausch der Isolierplatten 13.2. Einstellung des Automatikverschlusses
1.
2.
3.
4.
5.
Zuerst Seitenplatte 1
entfernen, danach
Platte 2, danach
Platte 3, danach
Platte 4 und zum
Schluss Platte 5.
Den Stift entfernen
und die Schraube
anziehen
(Uhrzeigersinn) je
nach dem wie schn-
ell die Tür zugehen
soll.
13.3. Verstellen der Füße 13.4. Justierung des Gris
Stellfüße (5 Stck.)
werden Passend mit
einem 5mm
Inbussschlüssel
justiert.
Den Stift entfernen
und Den Zapfen
anziehen (gegen
Uhrzeigersinn) je
nach Wunsch, wie
kräftig die Feder-
kraftimGrisein
soll.
13.5. Einstellung der oberen Platte
Die Topplatte wird passend
mit den 4 Muttern unter
der Topplatte, in der Höhe
justiert.
