Liberación Rápida y Sujetadores
Compruebe que los cierres rápidos y las tuercas y pernos importantes que mantienen sus ruedas, manillar y sillín en su
lugar estén bien cerrados y apretados correctamente. Una fuerza de apriete correcta es vital. Poca fuerza y el sujetador
pueden no sujetarse firmemente. Demasiada fuerza y el sujetador puede quitar las roscas, estirarse, deformarse o romp-
erse. De cualquier manera, un apriete incorrecto puede resultar en un fallo del componente y causar pérdida de control
y accidentes. Consulte la sección 15 para conocer los valores de par correctos. Si no está seguro, visite a su distribuidor y
pídales que le muestren la manera correcta.
Cualquier otra reparación o mantenimiento que no se describe específicamente en este manual debe ser realizado por
su distribuidor.
Es muy Importante el Esfuerzo de Torsión
Los valores de esfuerzo de torsión son las medidas estándar de cuánto debe apretarse un tornillo y se encuentran al final
de este manual. Cuando se da un valor de esfuerzo de torsión, debes usar una llave medidora de torsión (torque) para
asegurarte de que aplicas el esfuerzo de torsión correcto.
Valores de Esfuerzo de Torsión (Torque)
Cuadro y horquillaand Fork
Componente libras pulgada Newton Metro (Nm) kilográmetros centímetro
Tornillo de montaje del soporte 53-60 6-8 61-69
Tornillo de montaje del portabidón 25-35 2.8-4 29-40
Tornillos del bastidor 25-35 2.8-4 29-40
Tornillos de la defensa 50-60 5.6-6.8 58-69
15. Ajustes de Torque

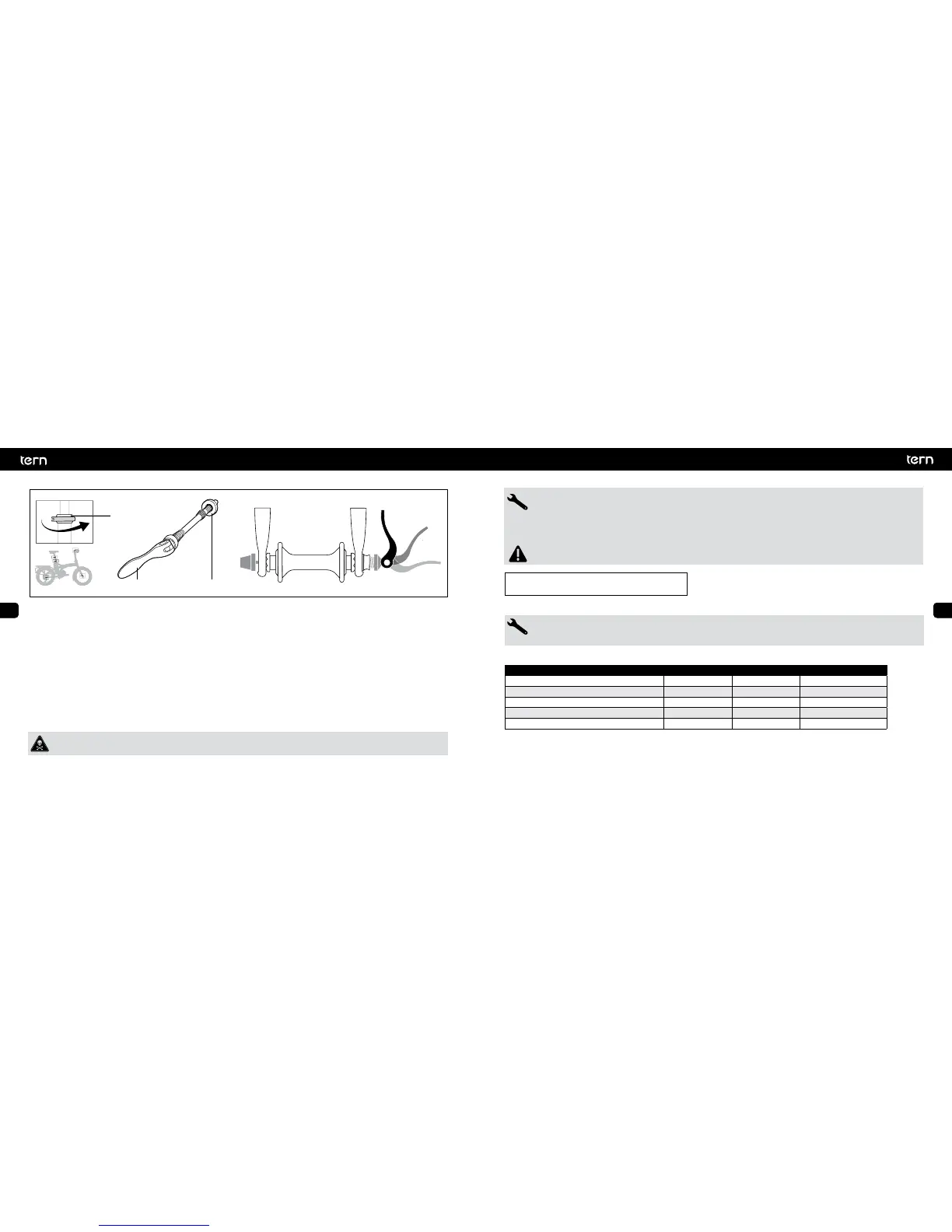

Cierre Rápido
El cierre rápido utiliza una acción sobre el centro del árbol de levas para sujetar el componente en su lugar y de esta forma permite una
extracción fácil y sin herramientas.
Un cierre rápido tiene una abrazadera (1), una tuerca (2) y una palanca (3). El extremo cóncavo se cierra hacia el interior
La tuerca le permite ajustar la fuerza de sujeción. Cerrando la palanca a medida que pasa el punto central requiere fuerza creciente. Esta
fuerza debe requerir que usted use la palma de su mano.
Los cierres rápidos mantienen las ruedas, el poste del asiento y el manillar en su lugar.
Cuando se ajusten las ruedas, el cierre rápida debe realzar las desviaciones de las horquillas.
Cuando se aprieta el porta asiento, el porta asiento no debe girar.
Cuando se aprieta en el manillar, el manillar no debe girar.
Cuando la palanca esté cerrada, colóquela de manera que no pueda abrirse accidentalmente durante el desplazamiento.
Los cierres rápidos son muy convenientes pero muchos accidentes ocurren debido al mal uso. Un ajuste inadecuado
puede causar daños a la bicicleta o un accidente que puede causar lesiones graves o la muerte.
23
1
Cerrada
Ajustar
Abierta
