Tescom TEOS Series - Page 11

7
4) Aşağıdaki tablo temelinde kabloları hazırlayın:
Model
Kablolama özellikleri (AWG)
Giriş
Çıkış
Akü
Topraklama
3/1 10K
8
8
8
3/1 10KL
8
8
8
8
3/1 15K
6
6
6
3/1 15KL
6
6
6
6
3/1 20K
6
6
8
3/1 20KL
6
6
6
8
NOT 1: Güvenlik ve verimlilik için yukarıdaki tablo içindeki uygun telleri veya daha kalınını
kullanmanız önerilir.
NOT 2: Kablo tellerinin renk seçimleri yerel elektrik yasaları ve yönetmelikleri tarafından
izlenmelidir.
5) UPS cihazının arka panelindeki terminal blok muhafazasını çıkarın. Ardından aşağıdaki terminal blok
şemalarına göre kablo tellerini bağlayın: (Kablo teli bağlantısı yapılırken ilk olarak topraklama telini bağlayın.
Telin bağlantısını kesiyorken topraklama telinin bağlantısını en sonda kesiniz!)
Bu UPS cihazı iki farklı uygulama için yapılandırılabilir. Lütfen aşağıdaki kablo bağlantı şemalarına bakınız.

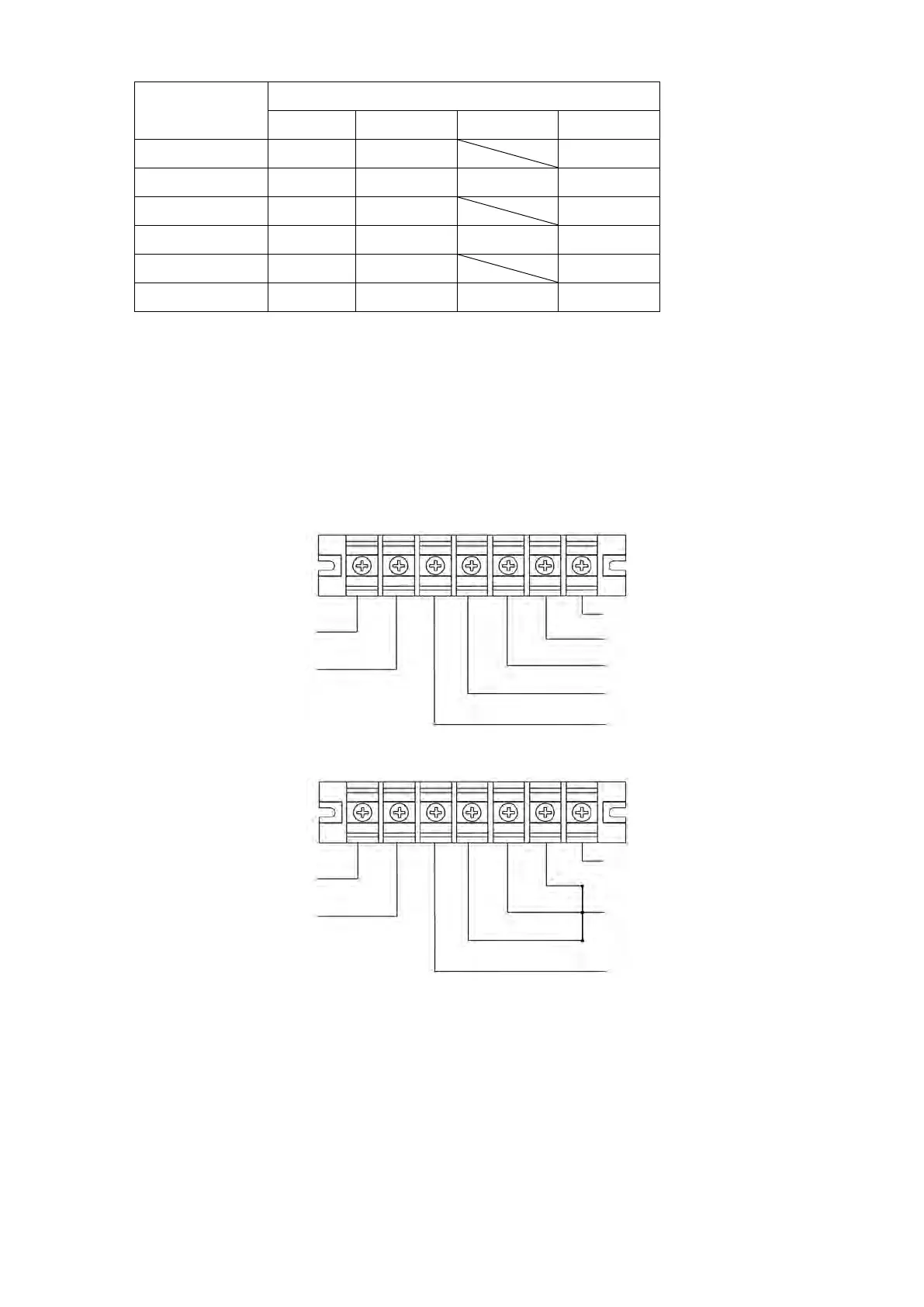

Üç fazlı giriş için Terminal Bloğu kablo döşeme şeması
Tek bir faz girişi için Terminal Bloğu kablo döşeme şeması
NOT 1: Kablo tellerinin terminaller ile sıkıca bağlantısının yapıldığından emin olun.
NOT 2: Lütfen çıkış devre kesicisini çıkış terminali ve yük arasında kurun ve devre kesici
gerektiğinde kaçak akım koruma fonksiyonu ile yeterli hale getirilmelidir.
NOT 3: Giriş için, bu UPS cihazı faz otomatik uyarlama işlevi ile donatılmıştır. Bu işlev UPS
cihazının giriş faz sırasına otomatik olarak adapte olmasını sağlar. Bundan dolayı, bu UPS cihazı
gerek üç fazlı gerekse tek fazlı giriş gücünü kabul edebilir. Lütfen bağlantı için yukarıdaki kablo
bağlantı şemalarına bakınız. Ancak, iki faz giriş gücünü asla kabul etmez.
6) Terminal blok kapağını UPS cihazının arka panelindeki yerine geri koyun.
Nötr Giriş
Giriş Hattı 1
Toprakla
ma
Çıkış Hattı
Nötr’lü Çıkış
Giriş Hattı 2
Giriş Hattı 3
Çıkış Hattı
Nötr’ lü çıkış
Nötr Giriş
Giriş Hattı
Toprakla
ma
