6

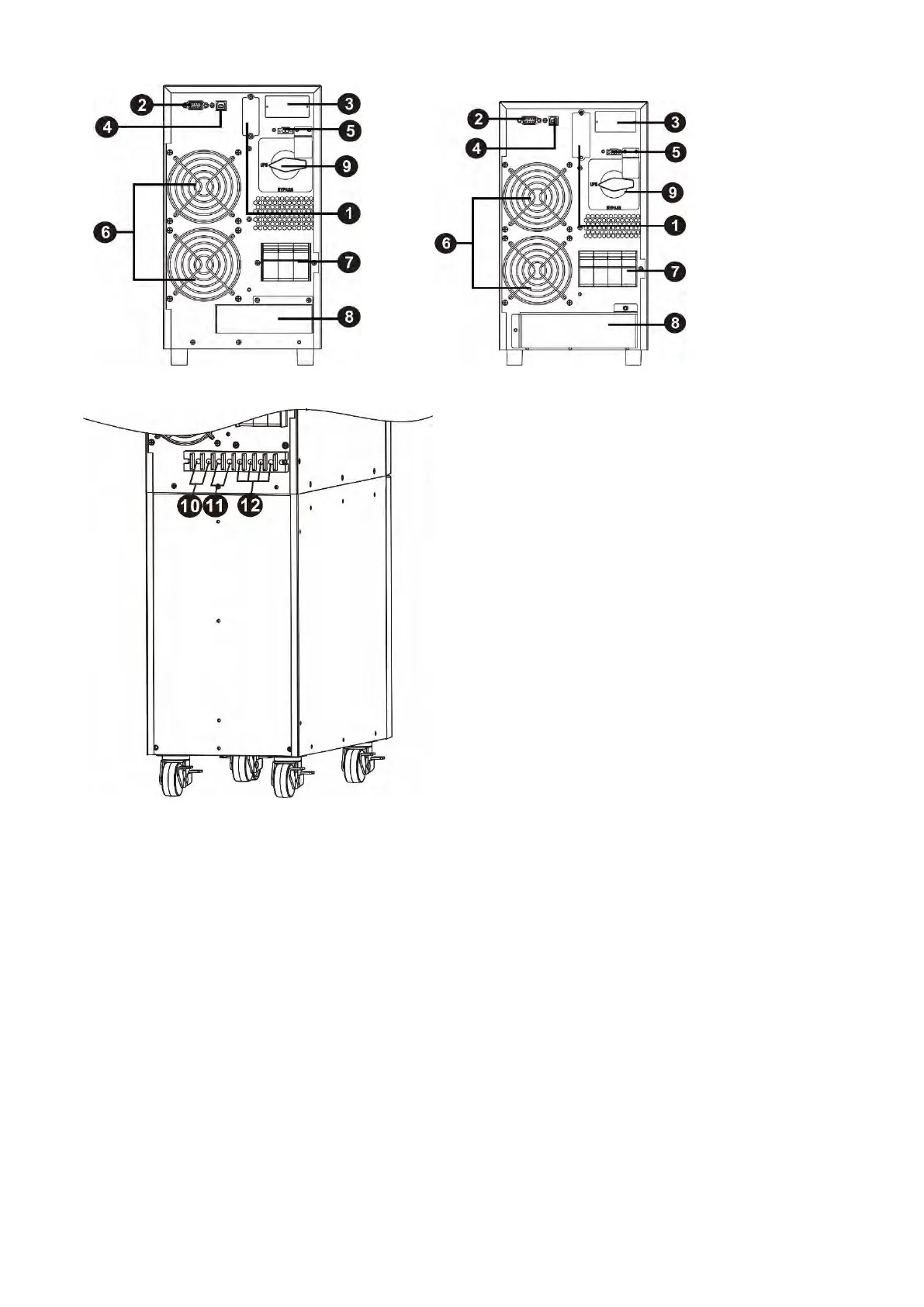

Diyagram 3: 3/1 10KL Arka Panel Diyagram 4: 3/1 15KL/20KL Arka Panel
Şema 5: Giriş/Çıkış Terminali
2-3. UPS Kurulumu
Kurulum ve kablolama yerel elektrik yasalarına/yönetmeliklerine göre yapılmalıdır ve aşağıdaki talimatlar
profesyonel personel tarafından yerine getirilmelidir.
1) Elektrik şokunu veya yangın tehlikesini önlemek için, binadaki şebeke kablosunun ve devre kesicilerin
UPS cihazının nominal kapasite standardı ile uyumlu olduğundan emin olunuz.
NOT: Duvar prizinin nominal akımı UPS cihazının maksimum giriş akımından daha az
olduğundan dolayı, onu UPS cihazı için giriş güç kaynağı olarak kullanmayın. Aksi takdirde priz
yanabilir veya tahrip edilmiş olabilir.
2) Kurulum öncesi binadaki şebeke anahtarını kapatınız.
3) Tüm bağlantılı cihazları UPS cihazına bağlamadan önce kapatın.
1. Harici akü konnektörü
2. RS-232 iletişim portu
3. Akıllı yuva
4. USB haberleşmesi
5. Acil durum güç kapatma işlevi konnektörü
(EPO konnektörü)
6. Soğutma fanı
7. Giriş devre kesicisi
8. Giriş/Çıkış terminali (Ayrıntılar için Şema 4
/ 6' ya bakınız)
9. Bakım bypass(devre atlatma) anahtarı
(isteğe bağlı)
10. Çıkış terminali
11. Topraklama terminali
12. Şebeke giriş terminali
