23 Labor-Gefrierschrank der ES-Serie

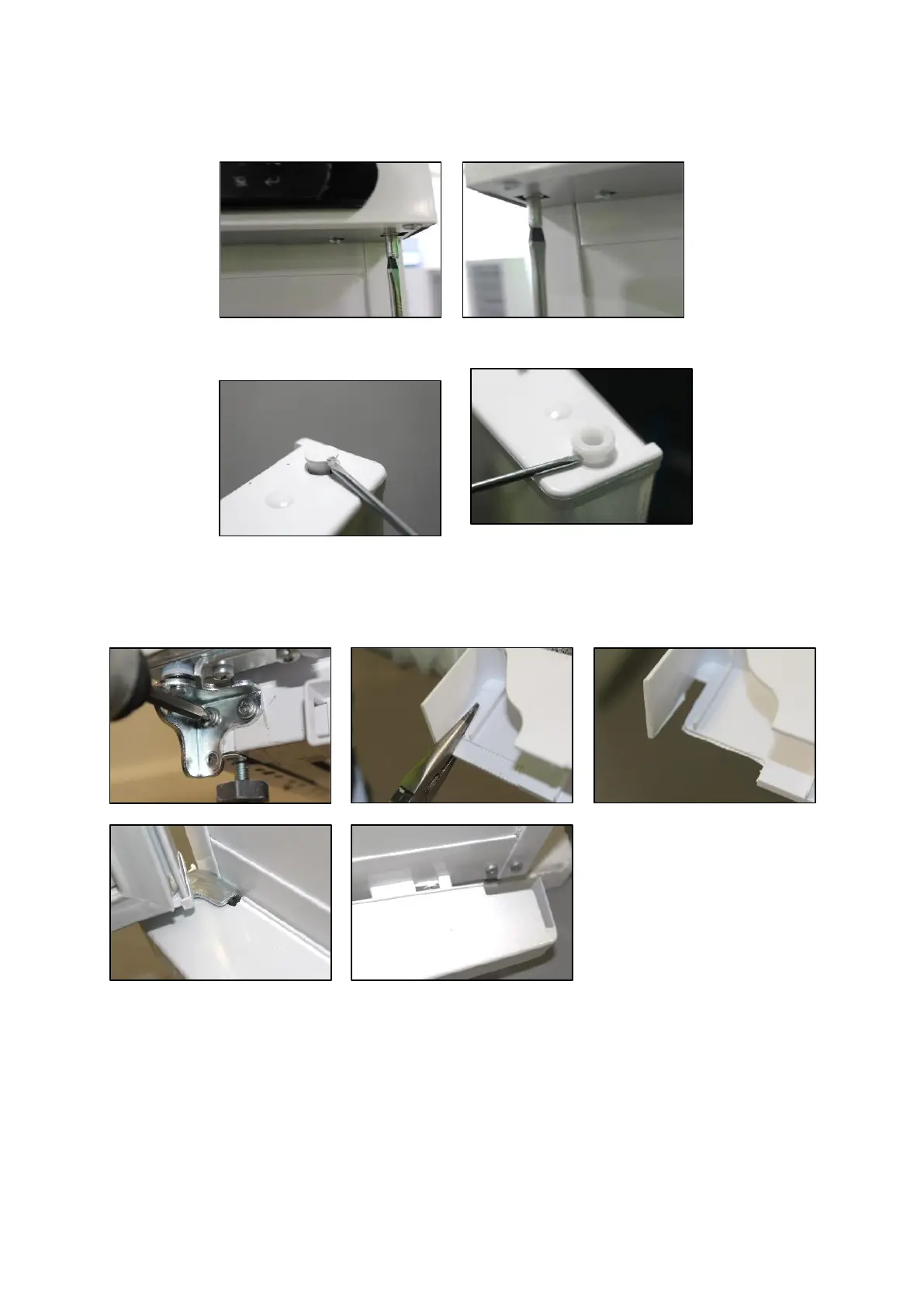

10. Scharnierstift von der oberen RH-Seite entfernen (Abbildung 18) entfernen und wieder auf die LH-Seite (Abbildung
19) anpassen.
11. Entblendungskappe und Türbuchse entfernen und auf gegenüberliegenden
Seiten nachrüsten (Abbildung 20-21).
12. Tür am LH-Seitenscharnier nachrüsten (Abbildung 22) und Schraube an Ort und Stelle.
13. Brechen Sie die LH-Seite der Fußplatte mit langer Nasenzange aus (Abbildung 23 - 24).
14. Fußplatte nachrüsten (Abbildung 25 und 26).
15. Entfernen Sie die Kappen von den Schrauben, die den Griff in Position halten.
16. Entfernen Sie die Griffschrauben
17. Entfernen Sie die Kappen auf der gegenüberliegenden Seite der Tür.
18. Schrauben Sie den Griff in Position und fügen Sie die Kappen, um die Schrauben zu decken (Abbildung 28 - 29)
