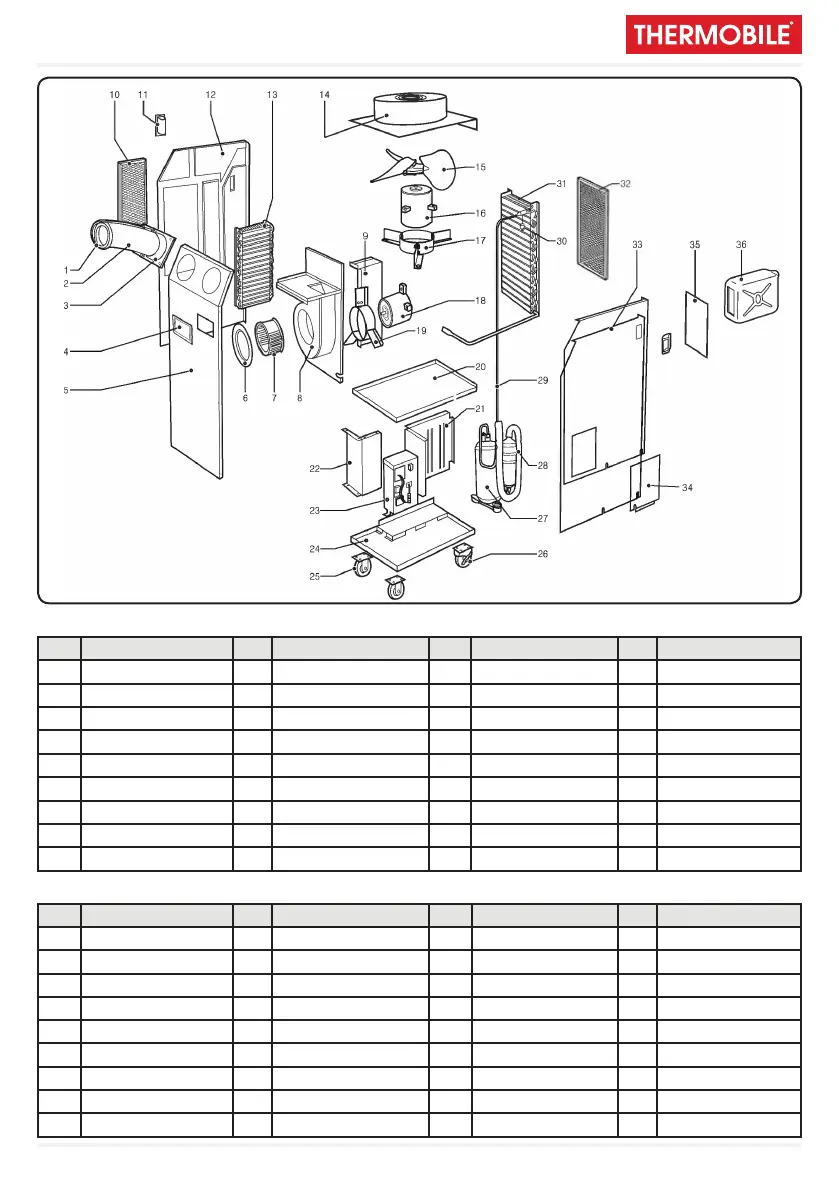

2 56.001.599 - rev. 02 - 2019 Coolmobile 21-25
NR. NAAM ONDERDEEL NR. NAAM ONDERDEEL NR. NAAM ONDERDEEL NR. NAAM ONDERDEEL
1 Instroom rand 10 Filter eva 19 Motor binnendeur steun 28 Pijp inname
2 Buis 11 Handgreep 20 Bodem plaat 29 Pijp uitlaat
3 Aansluit ens 12 Cabi links 21 Cabi ondersteuning-A 30 Hogedruk schakelaar
4 Digitale controller 13 Verdamper 22 Cabi ondersteuning-B 31 Condensator
5 Cabi voorzijde 14 Top plaat 23 Controle box 32 Filter condensator
6 Instroom rand 15 Ventilatorwiel 24 Basis assemblage 33 Cabi rechts
7 Sirocco ventilator 16 Motor buitendeur 25 Rolwiel 34 Stroomdoos afdekking
8 Demperhuis assemblage 17 Motor buitendeur steun 26 Vastzetbare rolwiel 35 Cabi achterzijde
9 Eva airguard 18 Motor binnendeur 27 Compressor 36 Water tank
NO. PART NAME NO. PART NAME NO. PART NAME NO. PART NAME
1 Duct cover 10 Filter eva 19 Motor indoor bracket 28 Tube suction
2 Duct 11 Handle 20 Bottom plate 29 Tube discharge
3 Connection ange 12 Cabi left 21 Cabi support-A 30 High pressure switch
4 Controller ass’y 13 Evaporator 22 Cabi support-B 31 Condenser
5 Cabi front 14 Top plate 23 Power box 32 Filter condenser
6 Bell mouth 15 Propeller fan 24 Base ass’y 33 Cabi right
7 Sirocco fan 16 Motor outdoor 25 Caster 34 Power box cover
8 Duct body ass’y 17 Motor outdoor bracket 26 Lockable caster 35 Cabi back
9 Eva airguard 18 Motor indoor 27 Compressor 36 Water tank
