THORENS TD 115 User Manual

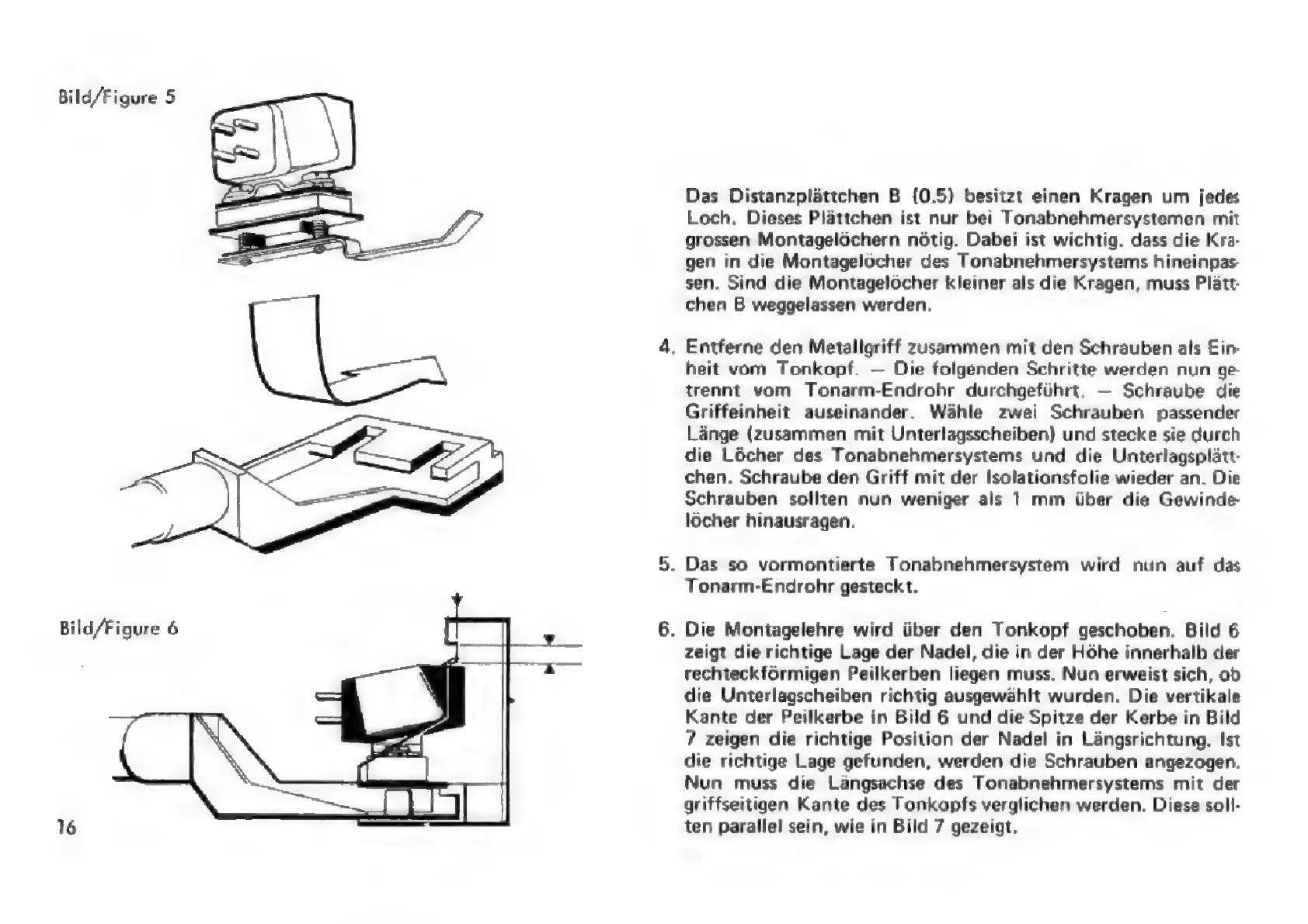

Bild/Figure 5
Das Distanzplattchen B (0.5) besitzt einen Kragen um jedes
Loch. Dieses Plattchen ist nur bei Tonabnehmersystemen mit
grossen Montagel6chern nétig. Dabei ist wichtig. dass die Kra-
gen in die Montagelocher des Tonabnehmersystems hineinpas-
sen. Sind die Montagelocher kleiner als die Kragen, muss Platt-
chen B weggelassen werden.
. Entferne den Metallgriff zusammen mit den Schrauben als Ein-
heit vom Tonkopf. — Die folgenden Schritte werden nun ge-
trennt vom Tonarm-Endrohr durchgefiihrt, — Schraube die
Griffeinheit auseinander. Wahle zwei Schrauben passender
Lange (zusammen mit Unterlagsscheiben) und stecke sie durch
die Locher des Tonabnehmersystems und die Unterlagsplatt-
chen. Schraube den Griff mit der Isolationsfolie wieder an. Die
Schrauben sollten nun weniger als 1 mm iiber die Gewinde-
locher hinausragen.
. Das so vormontierte Tonabnehmersystem wird nun auf das
Tonarm-Endrohr gesteckt.
. Die Montagelehre wird iber den Tonkopf geschoben. Bild 6
zeigt die richtige Lage der Nadel, die in der H6he innerhalb der
rechteckf6rmigen Peilkerben liegen muss. Nun erweist sich, ob
die Unterlagscheiben richtig ausgewahlt wurden. Die vertikale
Kante der Peilkerbe in Bild 6 und die Spitze der Kerbe in Bild
7 zeigen die richtige Position der Nadel in Langsrichtung. Ist
die richtige Lage gefunden, werden die Schrauben angezogen.
Nun muss die Langsachse des Tonabnehmersystems mit der
griffseitigen Kante des Tonkopfs verglichen werden. Diese soll-
ten parallel sein, wie in Bild 7 gezeigt.

THORENS TD 115 Specifications

General

Drive System	Belt Drive
Speeds	33, 45 rpm
Tonearm	TP 30
Anti-skating	Yes
Effective length	230 mm
Effective mass	12.5 g
Offset angle	23 degrees
Weight	6.5 kg
Platter	non-magnetic
Motor	DC motor
Wow and Flutter	0.05%
