Auspacken und Montage
Dem oberen Teil der Styroporverpackung den Tonkopf mit
Montagelehre und Hilfsspiegol sowie den Stecker-Netz
transformator entnehmen.
Nach Herausnahme des oberen Styroporteils aus dem
Umkarton sind in nachstehender Reihenfolge die Geräte
teile aus dem unteren Styroporteil herauszuziehen.
1. Staubschutzhaube mit darin befindlichem Plastikbeutel.
Dieser enthält Filzplättchen und Plastikstopfen für die
Haube sowie das Zubehör für die Montage eines Ton
abnehmers.
2. Plattenteller mit Gummimatte
3. Chassis
Beim Herausziehen des Chassis den Umkarton mit den
Füßen festhalten.
Im unteren Teil der Styroporverpackung befindet sich:
- der Antriebsriemen
- der Adapter für Schallplatten mit großem Mittelloch
- das Gegengewicht für den Tonarm

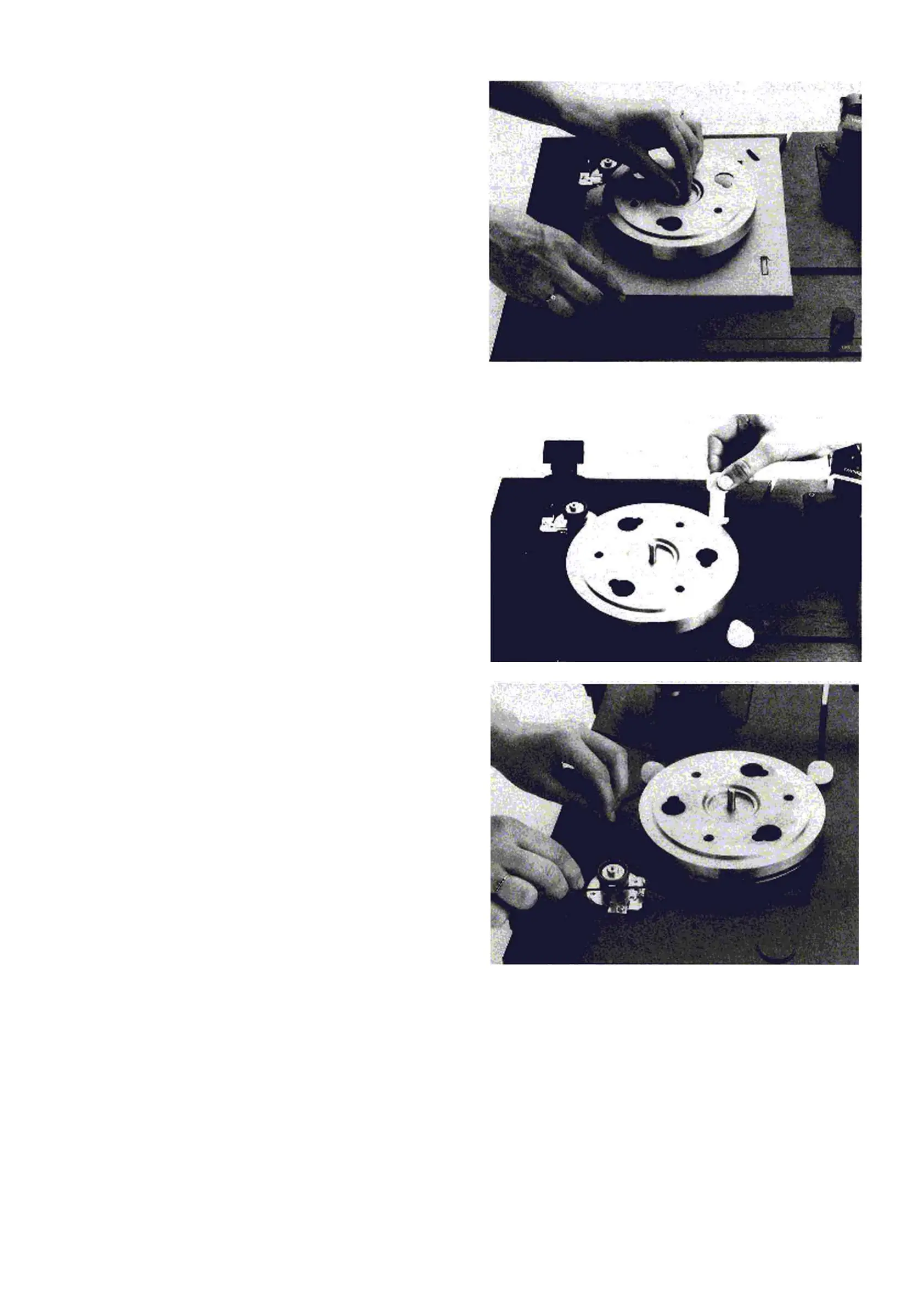

Vor dem Zusammenbau des Plattenspielers zuerst das
Kartonstück unter dem Innenteller entnehmen. Dafür den
Teller etwas anheben. Danach sind die Transportsicherun
gen zu lösen. Dazu sind sie so zu verdrehen, daß deren
Steg mit dem Chassisschlitz fluchtet. Dann lassen sie sich
- die hintere zuerst - nach oben herausnehmen. Sie sind
als Werkzeug für die Chassisjustage und für spätere
Transporte aufzubewahren.
Den Gummiantriebsriemen um den inneren Plattenteller
und die Riemenscheibe legen.
Den äußeren Plattenteller auf den Innenteller aufsetzen
und die Gummimatte autlegen.
Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen,
Motor-Riemenscheibe und der Lauffläche des inneren
Plattentellers.
Falls notwendig sind diese Teile mit einem in reinem
Alkohol getränkten nicht fasernden Lappen zu reinigen.
Nun wird die Staubschutzhaube in die Scharniere am
Chassis eingeschoben.
Zuletzt die mitgelieterten Plastikstopfen in die Öffnungen
oberhalb der Scharniere (Innenseite der Staubschutz-
haubej eindrücken und die Filzplättchen an die vorderen
Eckkanten der Staubschutzhaube aufkleben.
Wichtig!
BITTE BEWAHREN SIE DIE GERÄTEVERPACKUNG FÜR
DEN FALL AUF, DASS ES ZUM SERVICE EINGESANDT
WERDEN MUSS.
