4. A l’aide de la clé Allen 2,5 mm fournie (E), revissez complètement les 4 vis maintenant la grille
« Séquentielle (+/-) ». Revissez le pommeau.
Effectuez l’opération inverse pour revenir à la grille « H (7+1) ».

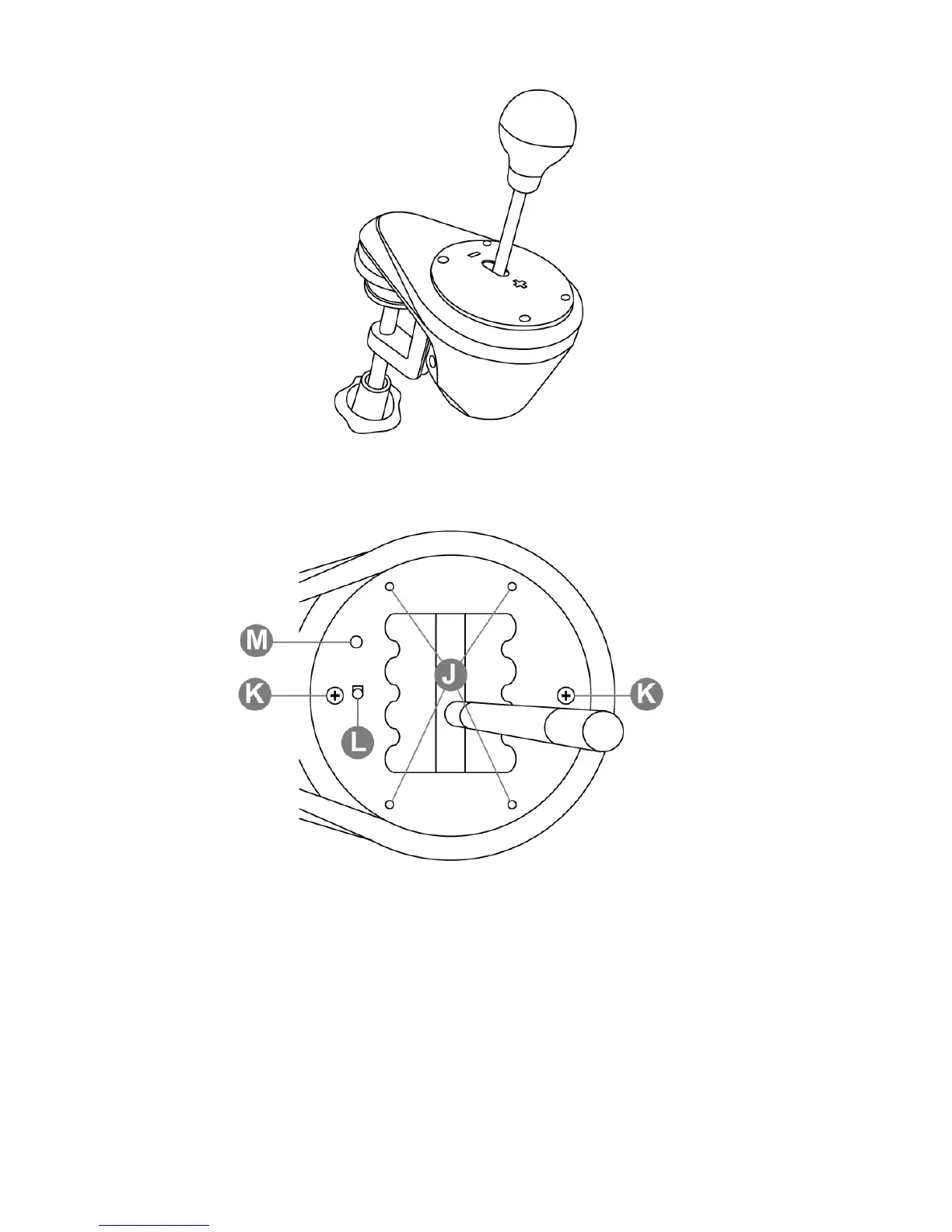

Remarques concernant le capot supérieur de la structure interne :
J : 4 « Pas de vis » pour fixer les grilles (C ou D)
K : 2 Vis qui fixent la structure interne (ne pas dévisser).
L : Bouton d’auto-détection du type de grille utilisé (C ou D). Est appuyé automatiquement lorsque
vous installez la grille « Séquentielle (+/-) ». Laissez propre pour éviter tout conflit de détection.
M : Détrompeur pour positionner les grilles plus facilement
