Montieren der Gangschaltung in einem Cockpit

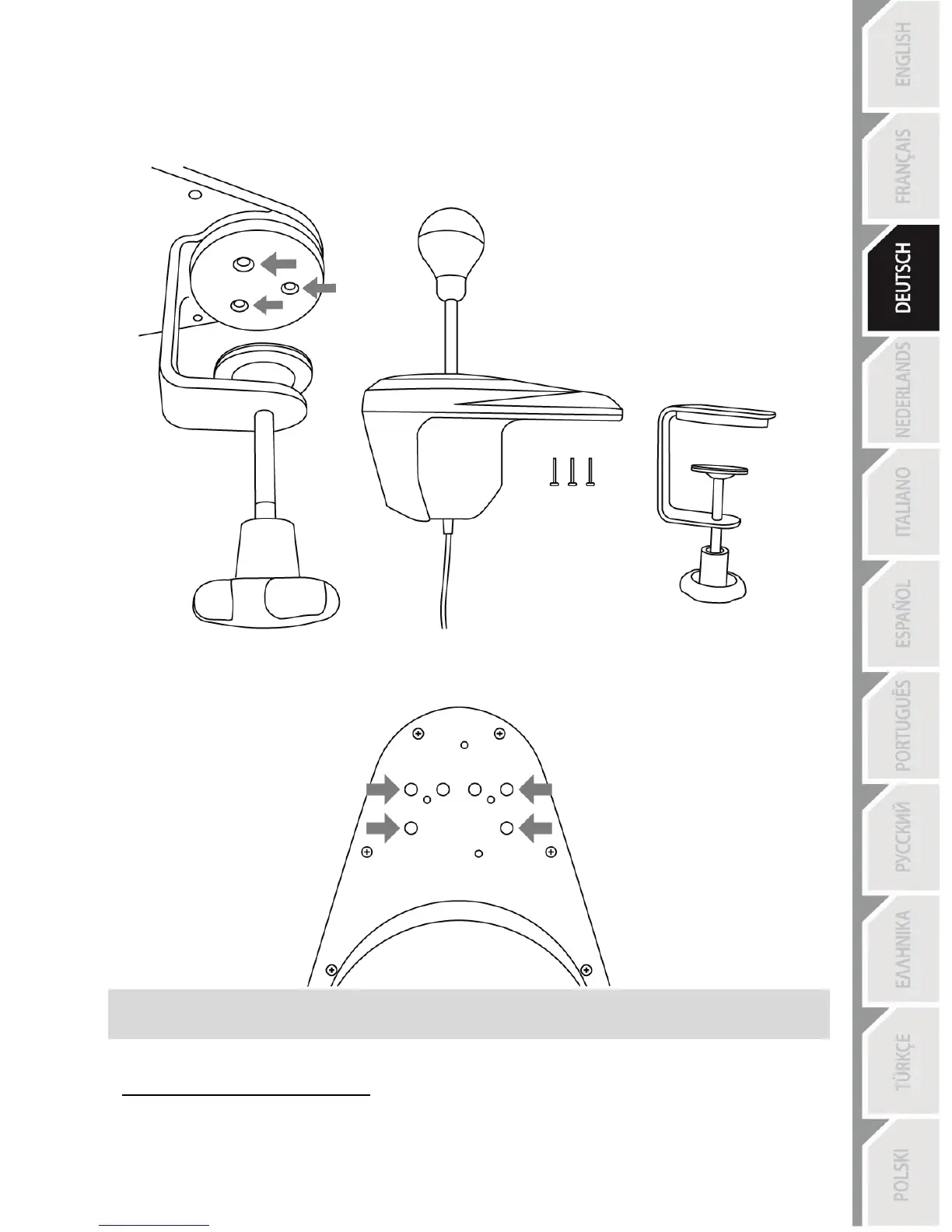

1. Benutzen Sie den beigelegten 2.5 mm Inbusschlüssel (E) und schrauben die 3 Schrauben, die
das Klemmsystem (H) in Position halten, komplett ab. Nehmen Sie das Klemmsystem von der
Gangschaltung ab.
2. Ist das Klemmsystem entfernt, schrauben Sie 2 “M6” (metrische Schrauben mit 16mm-Gewinde)
Schrauben (nicht enthalten) durch die Cockpit-Platte und in 2 der 4 kleinen “Schraubgewinde” (I)
an der Unterseite der Nase der Gangschaltung.
Stellen Sie sicher, daß die “M6” Schrauben nicht zu lang sind, da diese sonst den
oberen Teil der Gangschaltungsnase perforieren und beschädigen könnten.
Zum Einbau der Gangschaltung in ein Cockpit ist unter
http://support.thrustmaster.com (klicken Sie auf Lenkräder / TH8A Shifter und wählen
dann Benutzerhandbuch) eine Montageschablone erhältlich.
