4. Mittels des beigelegten 2.5 mm Inbusschlüssels (E), setzen Sie die 4 Schrauben, die die
“Sequenzielle (+/-)” Schaltplatte in Position halten, komplett wieder ein und ziehen diese wieder
fest. Schrauben Sie den Schaltkopf im Uhrzeigersinn wieder an.
Führen Sie diese Prozedur umgekehrt aus, um die “H-Schaltung (7+1)” Schaltplatte wieder
zu montieren.

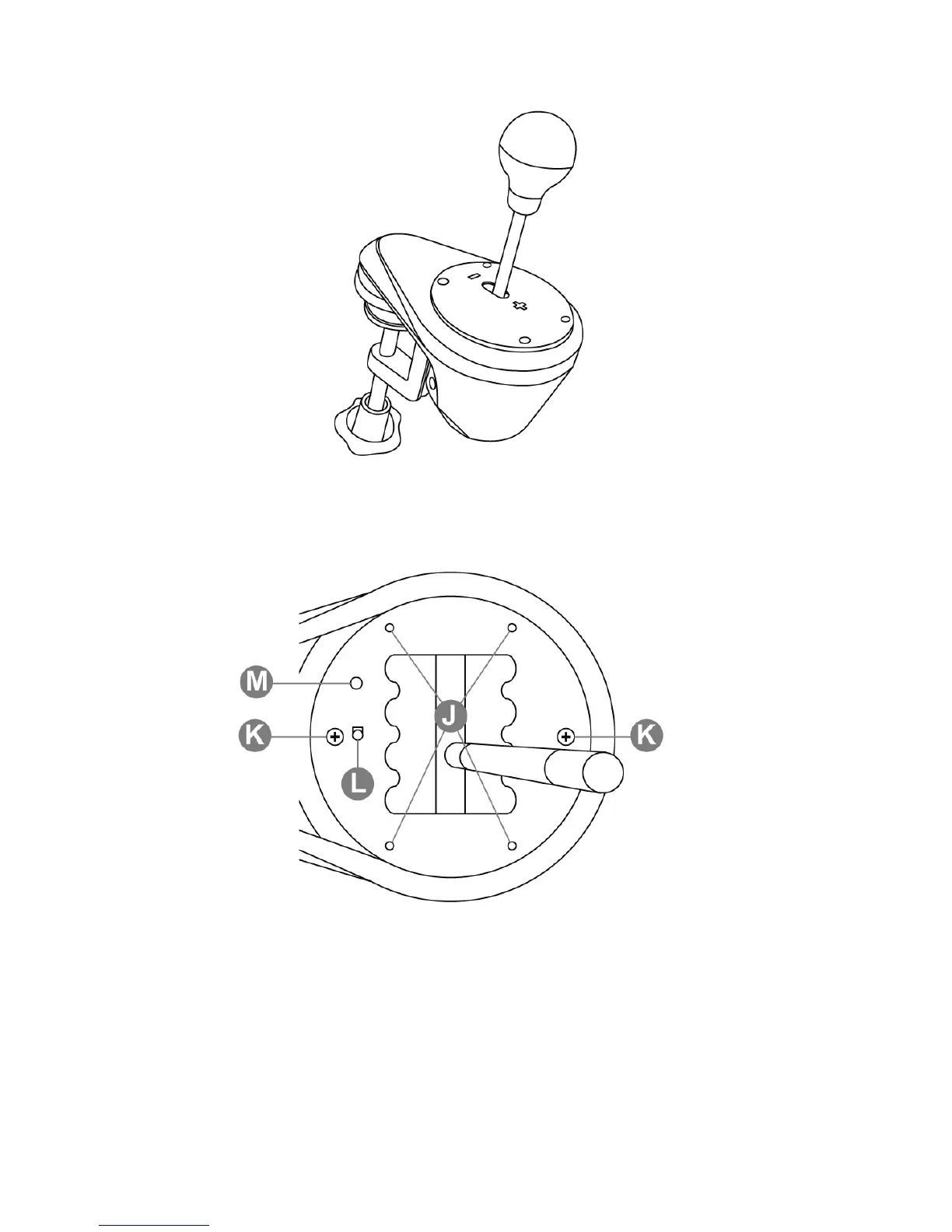

Anmerkungen bezüglich der Abdeckung der internen Baugruppe:
J: 4 “Schraubgewinde”, um die Schaltplatten anzuschrauben (C oder D).
K: 2 Schrauben, um die interne Baugruppe in Position zu halten (nicht abschrauben).
L: Button, der automatisch den Typ der benutzten Schaltplatte (C oder D) erkennt. Ist automatisch
gedrückt wenn die “Sequenzielle (+/-)” Schaltplatte montiert ist. Halten Sie diesen Bereich
sauber, um jedwede Erkennungsprobleme zu vermeiden.
M: Führungsnut zur leichteren Positionierung der Schaltplatte.
