116CA902-00

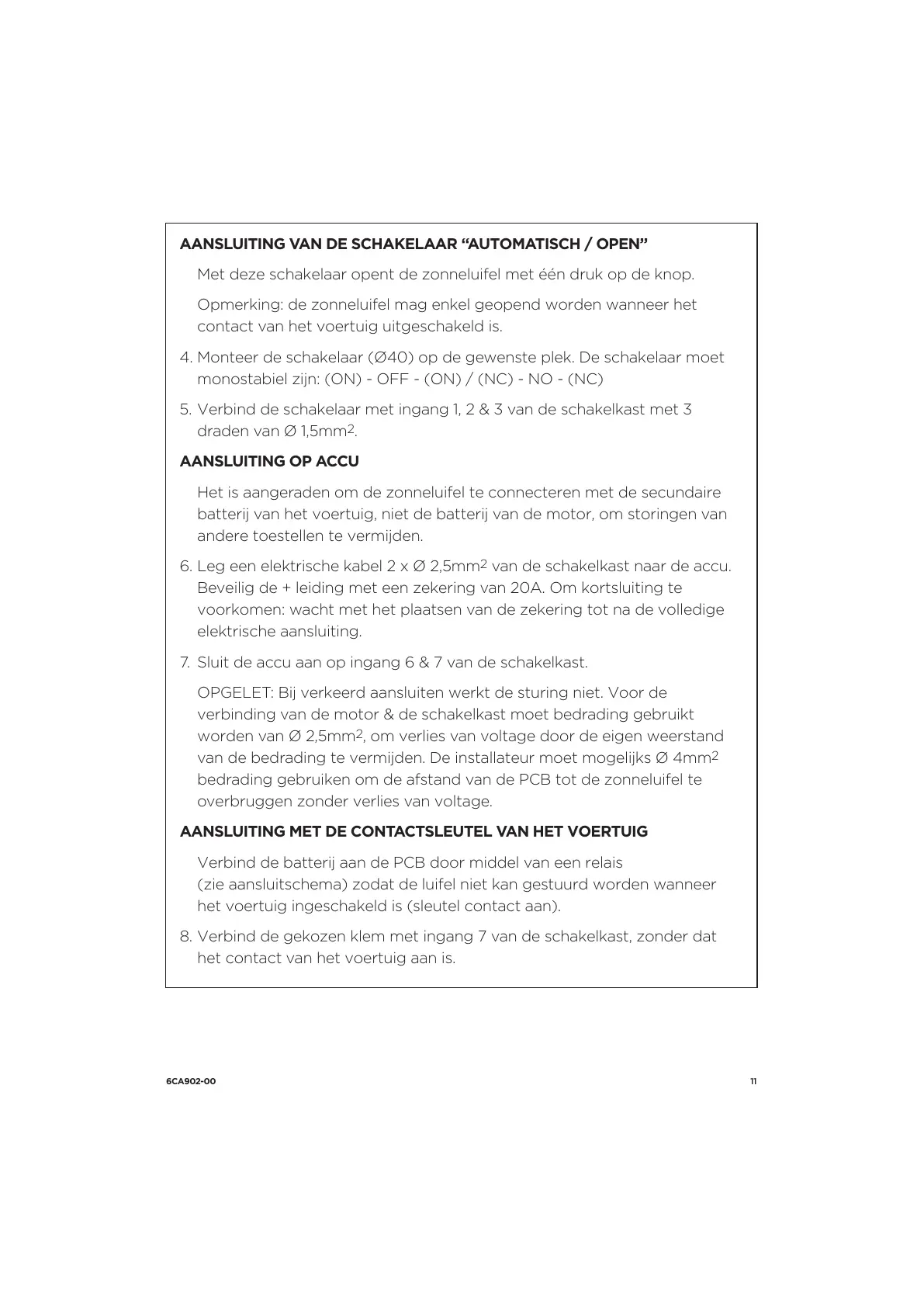

AANSLUITING VAN DE SCHAKELAAR “AUTOMATISCH / OPEN”
Met deze schakelaar opent de zonneluifel met één druk op de knop.
Opmerking: de zonneluifel mag enkel geopend worden wanneer het
contact van het voertuig uitgeschakeld is.
4. Monteer de schakelaar (Ø40) op de gewenste plek. De schakelaar moet
monostabiel zijn: (ON) - OFF - (ON) / (NC) - NO - (NC)
5. Verbind de schakelaar met ingang 1, 2 & 3 van de schakelkast met 3
draden van Ø 1,5mm
2
.
AANSLUITING OP ACCU
Het is aangeraden om de zonneluifel te connecteren met de secundaire
batterij van het voertuig, niet de batterij van de motor, om storingen van
andere toestellen te vermijden.
6. Leg een elektrische kabel 2 x Ø 2,5mm
2
van de schakelkast naar de accu.
Beveilig de + leiding met een zekering van 20A. Om kortsluiting te
voorkomen: wacht met het plaatsen van de zekering tot na de volledige
elektrische aansluiting.
7. Sluit de accu aan op ingang 6 & 7 van de schakelkast.
OPGELET: Bij verkeerd aansluiten werkt de sturing niet. Voor de
verbinding van de motor & de schakelkast moet bedrading gebruikt
worden van Ø 2,5mm
2
, om verlies van voltage door de eigen weerstand
van de bedrading te vermijden. De installateur moet mogelijks Ø 4mm
2
bedrading gebruiken om de afstand van de PCB tot de zonneluifel te
overbruggen zonder verlies van voltage.
AANSLUITING MET DE CONTACTSLEUTEL VAN HET VOERTUIG
Verbind de batterij aan de PCB door middel van een relais
(zie aansluitschema) zodat de luifel niet kan gestuurd worden wanneer
het voertuig ingeschakeld is (sleutel contact aan).
8. Verbind de gekozen klem met ingang 7 van de schakelkast, zonder dat
het contact van het voertuig aan is.
