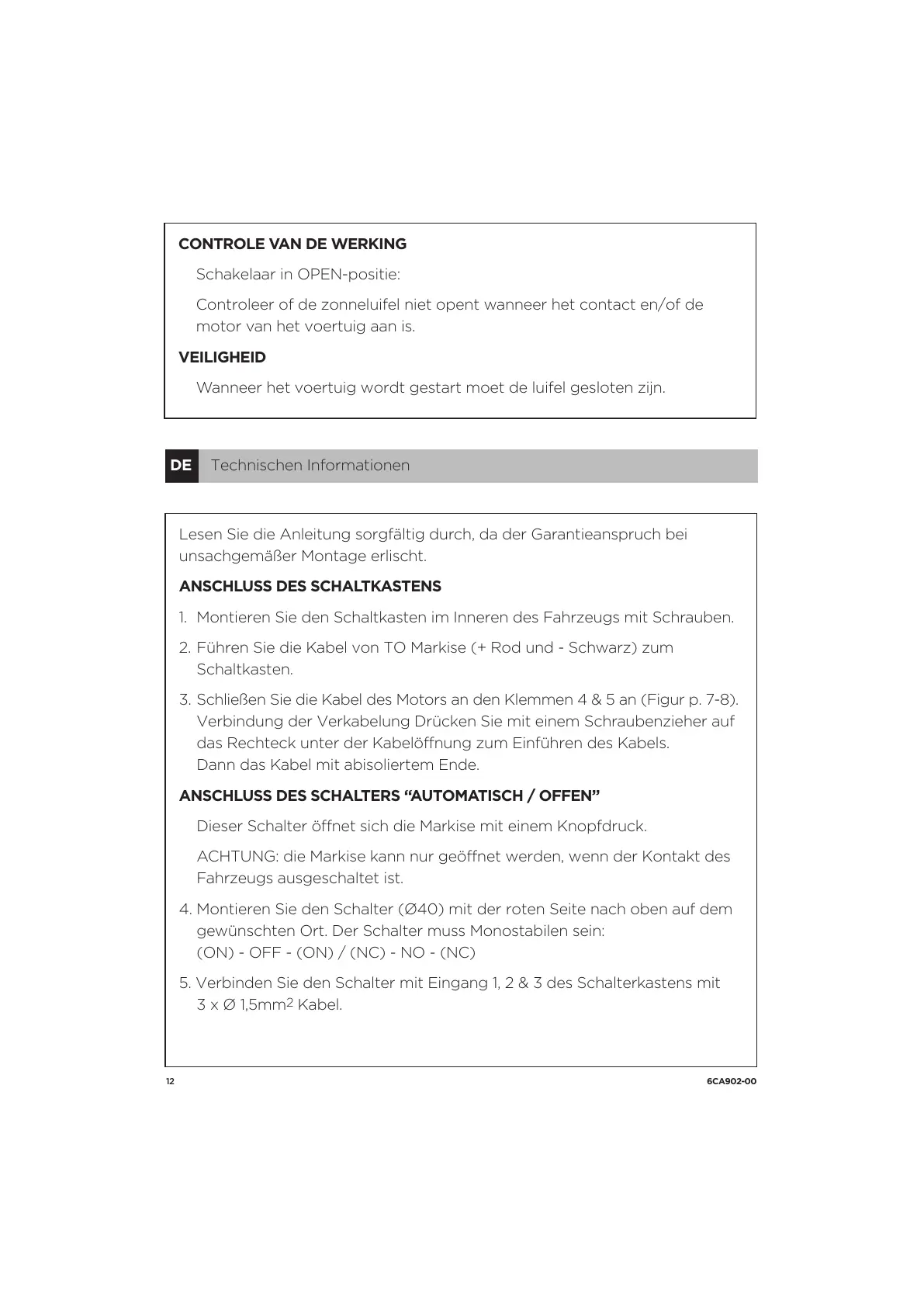

12 6CA902-00
CONTROLE VAN DE WERKING
Schakelaar in OPEN-positie:
Controleer of de zonneluifel niet opent wanneer het contact en/of de
motor van het voertuig aan is.
VEILIGHEID
Wanneer het voertuig wordt gestart moet de luifel gesloten zijn.
Technischen Informationen
DE
Lesen Sie die Anleitung sorgfältig durch, da der Garantieanspruch bei
unsachgemäßer Montage erlischt.
ANSCHLUSS DES SCHALTKASTENS
1. Montieren Sie den Schaltkasten im Inneren des Fahrzeugs mit Schrauben.
2. Führen Sie die Kabel von TO Markise (+ Rod und - Schwarz) zum
Schaltkasten.
3. Schließen Sie die Kabel des Motors an den Klemmen 4 & 5 an (Figur p. 7-8).
Verbindung der Verkabelung Drücken Sie mit einem Schraubenzieher auf
das Rechteck unter der Kabelöffnung zum Einführen des Kabels.
Dann das Kabel mit abisoliertem Ende.
ANSCHLUSS DES SCHALTERS “AUTOMATISCH / OFFEN”
Dieser Schalter öffnet sich die Markise mit einem Knopfdruck.
ACHTUNG: die Markise kann nur geöffnet werden, wenn der Kontakt des
Fahrzeugs ausgeschaltet ist.
4. Montieren Sie den Schalter (Ø40) mit der roten Seite nach oben auf dem
gewünschten Ort. Der Schalter muss Monostabilen sein:
(ON) - OFF - (ON) / (NC) - NO - (NC)
5. Verbinden Sie den Schalter mit Eingang 1, 2 & 3 des Schalterkastens mit
3 x Ø 1,5mm
2
Kabel.
