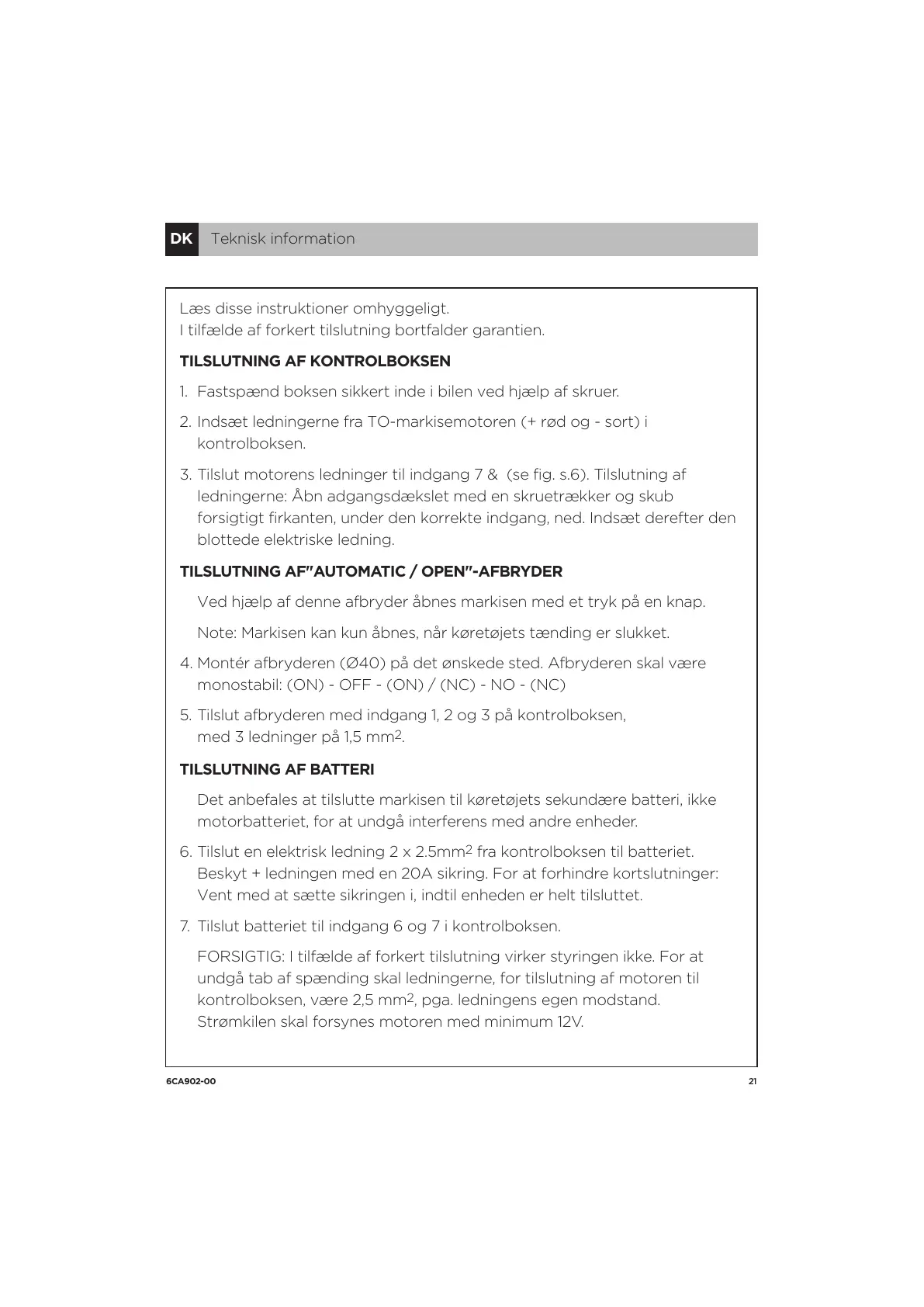

216CA902-00
Læs disse instruktioner omhyggeligt.
I tilfælde af forkert tilslutning bortfalder garantien.
TILSLUTNING AF KONTROLBOKSEN
1. Fastspænd boksen sikkert inde i bilen ved hjælp af skruer.
2. Indsæt ledningerne fra TO-markisemotoren (+ rød og - sort) i
kontrolboksen.
3. Tilslut motorens ledninger til indgang 7 & (se fig. s.6). Tilslutning af
ledningerne: Åbn adgangsdækslet med en skruetrækker og skub
forsigtigt firkanten, under den korrekte indgang, ned. Indsæt derefter den
blottede elektriske ledning.
TILSLUTNING AF"AUTOMATIC / OPEN"-AFBRYDER
Ved hjælp af denne afbryder åbnes markisen med et tryk på en knap.
Note: Markisen kan kun åbnes, når køretøjets tænding er slukket.
4. Montér afbryderen (Ø40) på det ønskede sted. Afbryderen skal være
monostabil: (ON) - OFF - (ON) / (NC) - NO - (NC)
5. Tilslut afbryderen med indgang 1, 2 og 3 på kontrolboksen,
med 3 ledninger på 1,5 mm
2
.
TILSLUTNING AF BATTERI
Det anbefales at tilslutte markisen til køretøjets sekundære batteri, ikke
motorbatteriet, for at undgå interferens med andre enheder.
6. Tilslut en elektrisk ledning 2 x 2.5mm
2
fra kontrolboksen til batteriet.
Beskyt + ledningen med en 20A sikring. For at forhindre kortslutninger:
Vent med at sætte sikringen i, indtil enheden er helt tilsluttet.
7. Tilslut batteriet til indgang 6 og 7 i kontrolboksen.
FORSIGTIG: I tilfælde af forkert tilslutning virker styringen ikke. For at
undgå tab af spænding skal ledningerne, for tilslutning af motoren til
kontrolboksen, være 2,5 mm
2
, pga. ledningens egen modstand.
Strømkilen skal forsynes motoren med minimum 12V.
Teknisk information
DK
