3.3.2 Kundeneigene Spannungsversorgung
Der Transmitter kann auch mit anderen Anzeigegeräten oder kundeneigener
Spannungsversorgung betrieben werden.

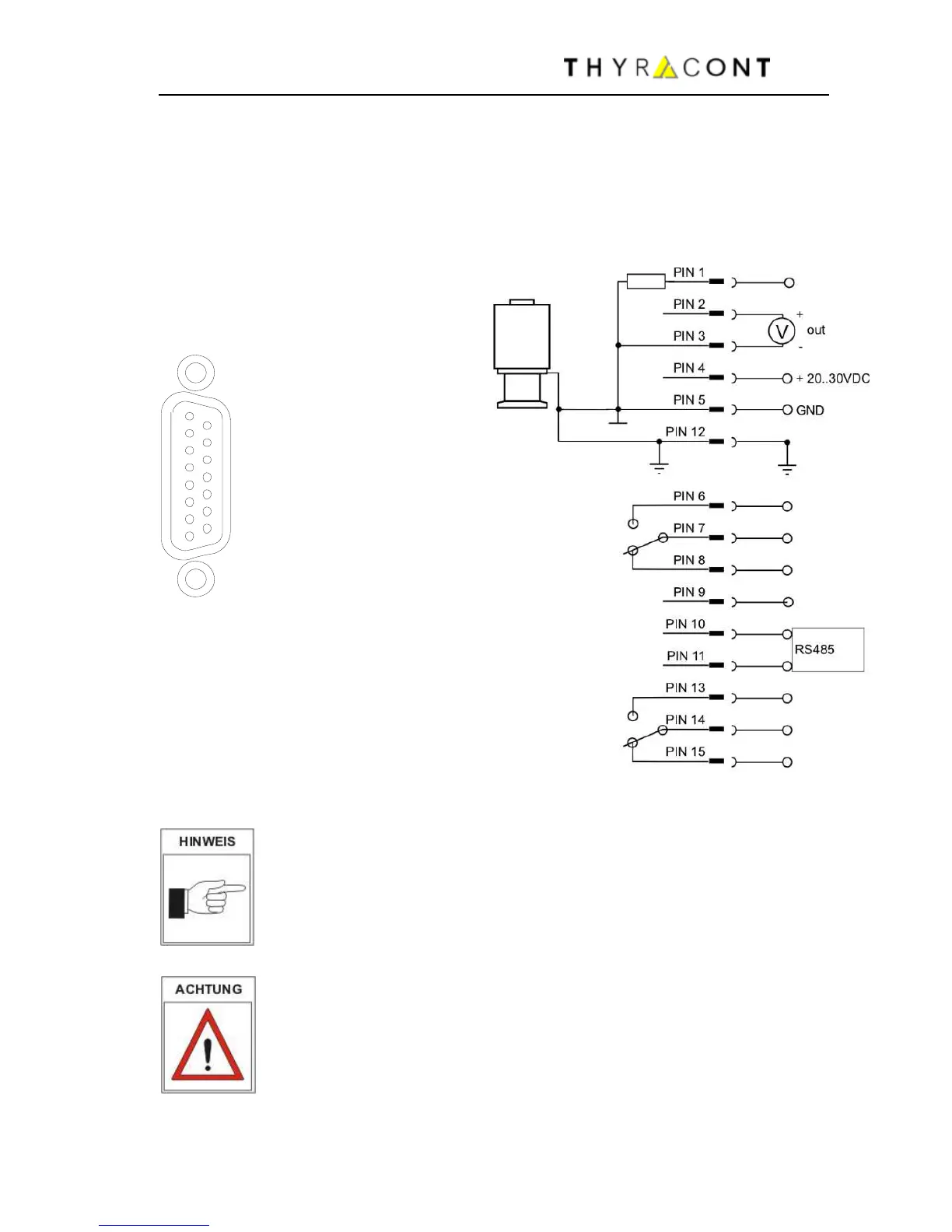

Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht
gemäß untenstehender Pinbelegung herzustellen:
1
8
15
9
Stecker
Pin 1:
Pin 2:
Pin 3:
Pin 4:
Pin 5:
Pin 6:
Pin 7:
Pin 8:
Pin 9:
Pin 10:
Pin 11:
Pin 12:
Pin 13:
Pin 14:
Pin 15:
Typ SubD,
15polig, männlich
Identifikation: 33 kΩ
Signal Output 0-10VDC
AGND
Voltage Supply 24 VDC
Supply GND
Relay 1, N.O.
Relay 1, Common
Relay 1, N.C.
-
RS485 +
RS485 -
Shield
Relay 2, N.O.
Relay 2, Common
Relay 2, N.C.
Wir empfehlen, Abschirmung (Pin 12) und Speisungserde (Pin5)
beim Speisegerät mit Erdung zu verbinden.
Falscher Anschluss oder unzulässige Versorgungsspannung
können zu Schäden am Transmitter führen.
