6. Manuel d’instruction

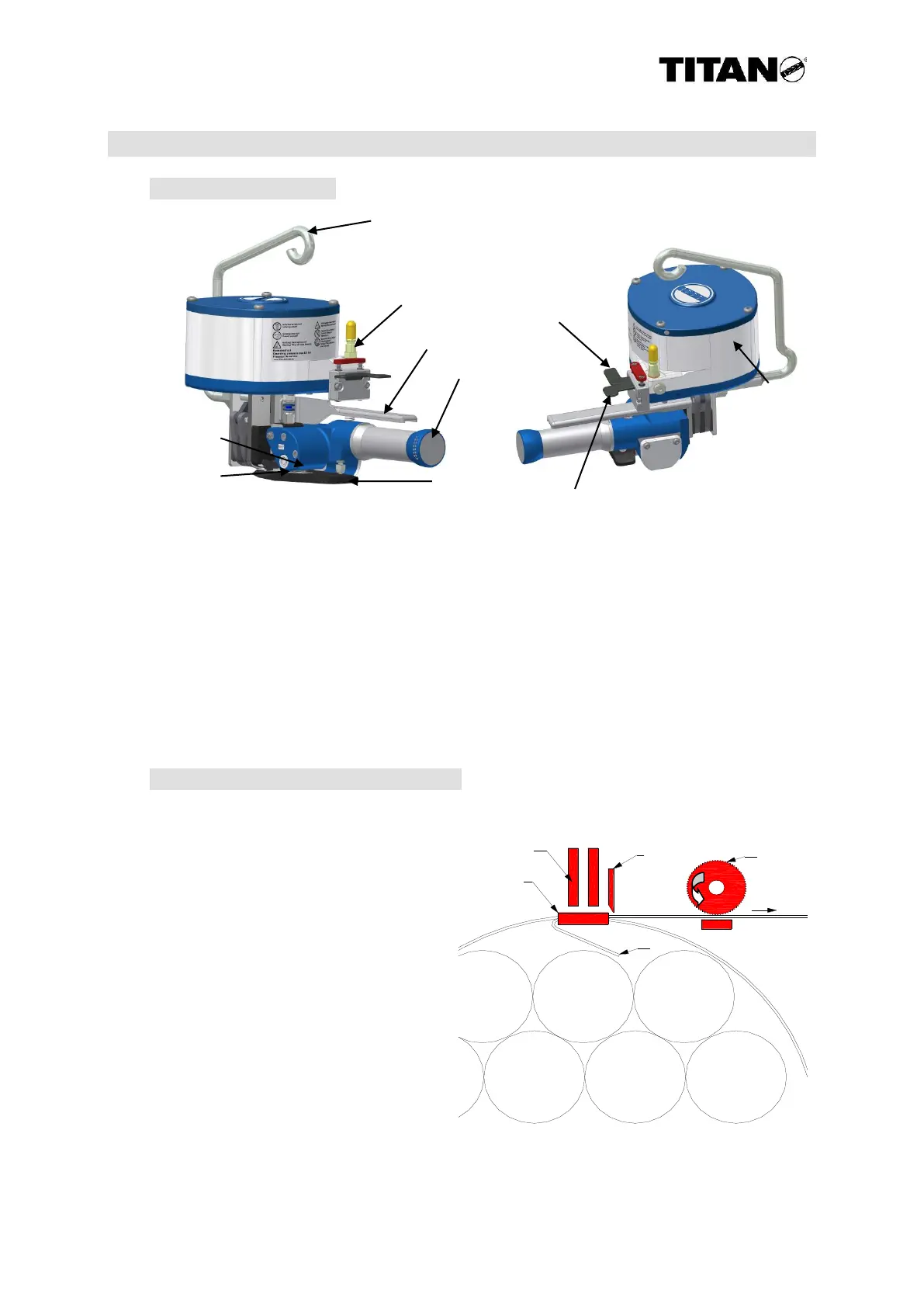

6.1. Construction
7 Raccord fileté d’alimentation en
air comprimé
130 Corps de serrage
131
300
49 Levier d’aération
507 Suspension
79 Levier de serrage
80 Levier de fermeture
129 Vis coulissante
41/132 Roue de transport
28 Moteur à air comprimé
502 Cylindre
6.2. Principe de fonctionnement
1. Guider le feuillard à travers la
douille manuellement,
2. replier l’entame de feuillard,
3. serrer avec la roue de transport,
4. fermer en encochant la douille
5. détacher le feuillard amené
H 265 EU 27/11
507
7
300
130
131
49
129
41/132
28
79
80
502
