INSTALACIÓN 21
5
ENOM00025-0

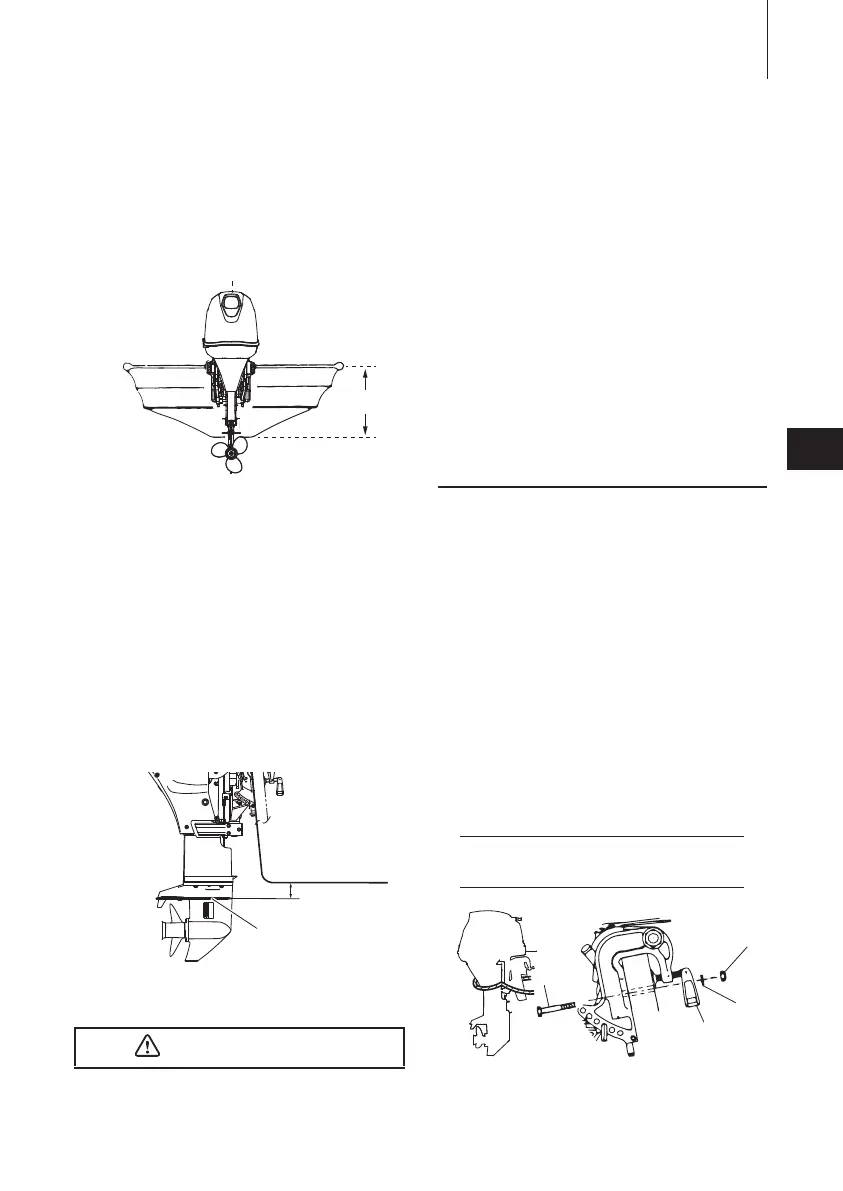

Posición... Por encima de la línea
de la quilla
Coloque el motor en el centro de la
embarcación.
1. Centro de la embarcación
2. Espejo de popa de la embarcación
ENOM00026-0
Compatibilidad con el espejo de
popa
Asegúrese de que la placa anticavitación
del motor fueraborda esté 5-25 mm (0,2-1
pulg.) por debajo del fondo del casco.
Si la forma de la parte inferior de la
embarcación no permite lograr este
estado, póngase en contacto con su
proveedor.
1. Fondo del casco
2. Placa anticavitación
ENOW00007-0
z Antes de comenzar una prueba de
arranque, compruebe que la
embarcación con una carga de
capacidad máxima flota en el agua de
manera adecuada. Compruebe la
posición de la superficie del agua sobre
la cubierta del eje. Si la superficie del
agua está cerca de la cubierta inferior
del motor, con olas grandes, el agua
puede entrar en los cilindros del motor.
z Si monta el motor fueraborda a una
altura incorrecta o si existen objetos
sumergidos, como el diseño del fondo
del casco, las condiciones de la
superficie del fondo u otros accesorios
sumergidos, las pulverizaciones de agua
podrían alcanzar el motor a través de la
abertura de la cubierta inferior del motor
durante la navegación. La exposición del
motor a dichas condiciones durante
largos periodos de tiempo puede
provocar graves daños en el motor.
ENOM00830-A
Pernos de montaje
Modelos de inclinación manual
1. Para fijar el motor fueraborda a la
embarcación, apriete los tornillos
mordaza dando vuelta a sus manillas.
Además, use los pernos para fijar los
soportes del motor fueraborda en el
tablero del espejo de popa.
Asegure el motor fueraborda con una
cuerda para prevenir su pérdida si
cayera por la borda.
ENON00002-0
Nota
La cuerda no se incluye entre los accesorios
estándar.
1. Perno (8 × 85)
2. Tuerca
3. Arandela
4. Tornillo mordaza
PRECAUCIÓN
2
1
ENOF01141-0
1
2
5−25 mm
(0.2−1 in)
ENOF01208-0
1
4
2
3
ENOF00016-0
