13

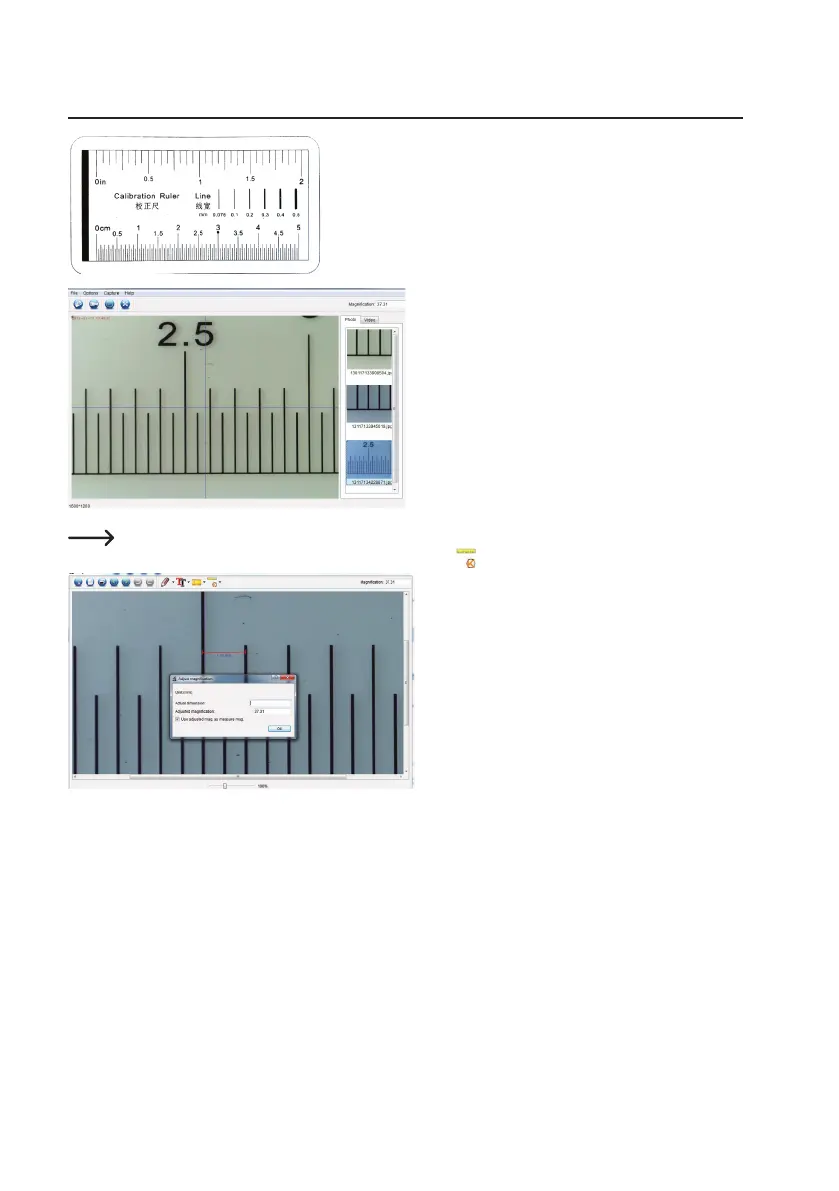

14. Kalibrieren des Mikroskops
• Fokussieren Sie das Mikroskop auf das Kalibrierungslineal.
• Drehen Sie den Feintrieb, bis das Bild scharf wird.
• Stellen Sie die Position des Mikroskops ein, dass das
Bild auf die XY-Hilfslinien ausgerichtet ist.
Doppelklicken Sie auf ein Bild im Fenster für gespeicherte Bilder (B7) , um die um auf das Menü zum
Messen zuzugreifen, und wählen Sie dann das Symbol zum Kalibrieren.
• Klicken und ziehen Sie, um Start- und Endpunkte
über einen bekannten Wert zu wählen, z. B. 1 mm-
Abschnitte auf dem Lineal.
• Wenn das Dialogfeld angezeigt wird, geben Sie den
genauen Wert der Messprobe in das Feld Actual
dimension (Tatsächliche Länge) ein. Die Software
kalibriert die Vergrößerung.
• Drücken Sie zur Bestätigung auf OK. Der eingestellte
Vergrößerungswert wird in der oberen rechten Ecke
angezeigt.
