25
Démontage du plateau de coupe
Pour démonter le plateau de coupe, procédez comme
suit :
1. Placez le bouton de la prise de force (Embrayage
de la lame)ou la manette, à la position « OFF »
(Non embrayée) et serrez le frein de stationnement.
2. Abaissez le plateau de coupe en plaçant la manette
de relevage du plateau dans l’encoche inférieure
sur le garde-boue de droite.
3. Retirez la tige de garde de la courroie d’autour de la
poulie motrice en dévissant la vis taraudée.
4. Dégagez la courroie de la prise de force de la
poulie motrice du tracteur (ou de l’embrayage de la
prise de force électrique, le cas échéant).
5. Placez-vous sur la gauche du tracteur et localisez
la goupille de support du plateau de coupe sur le
côté arrière gauche du plateau de coupe. Voir la
Figure 21.
6. Sortez la goupille de support du plateau de coupe
pour dégager le plateau de la tringle de relevage.
7. Faites légèrement tourner la goupille vers l’arrière
du tracteur et relâchez-la dans le trou aménagé.
8. Répétez ces instructions sur le côté droit du
tracteur.
9. Déplacez la manette de relevage du plateau de
coupe dans l’encoche supérieure sur le garde-boue
de droite pour relever les tringles de relevage du
plateau et les éloigner.
REMARQUE:
Les modèles équipés d’un plateau de
coupe de 46 po et d’une prise de force manuelle sont
dotés d’un câble court qui commande le frein de la
fusée du plateau de coupe. Il est nécessaire de
décrocher ce câble pour démonter complètement le
plateau de coupe du tracteur. Assurez-vous de bien
raccrocher le câble quand vous remontez le plateau de
coupe.
10. Glissez lentement de plateau de coupe vers l’avant
du tracteur pour que les crochets se détachent
d’eux-mêmes de la tringle de stabilisation du
plateau de coupe.
11. Pour les modéles avec prise de force manuel,
enlevez la goupille épingle qui maintient le câble de
la prise de force sur l’arrière du plateau de coupe.
Voir la Figure 22. Retirez le câble de la prise de
force et le ressort annexe du plateau de coupe.
12. Glissez doucement le plateau de coupe (du côté
droit) pour le dégager du dessous du tracteur.
Changement de la courroie supérieur du
plateau
AVERTISSEMENT: Avant de retirer les
courroies, arrêtez le moteur, retirez la clé de
contact, débranchez le fil de la bougie et
mettez-le à la masse contre le moteur pour
empêcher tout démarrage accidentel.

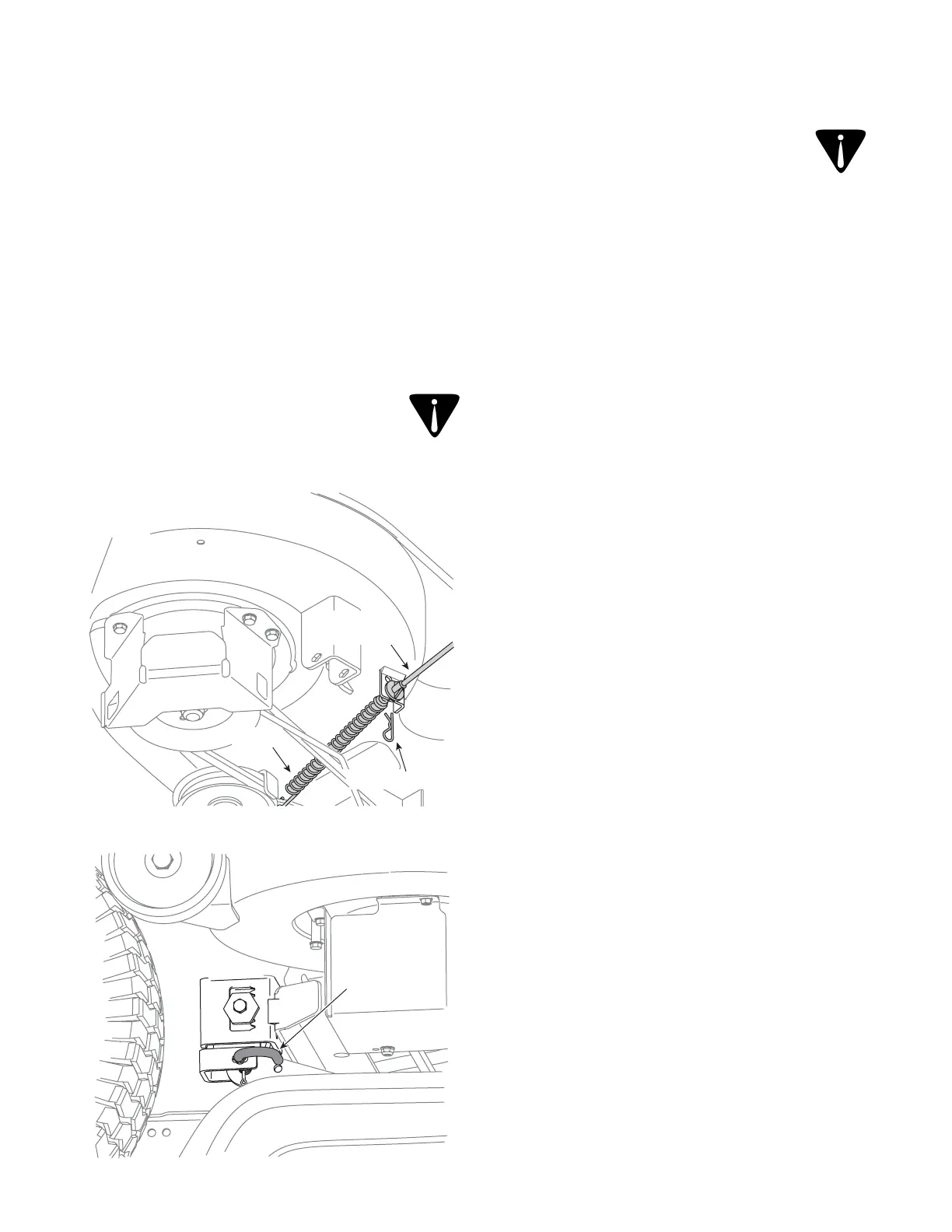

Figure 21
Figure 22.
AVERTISSEMENT:
Faites attention de ne pas vous pincer. Ne
placez pas vos doigts sur le ressort de la
poulie de tension ni entre la courroie et la
poulie quand vous démontez.
Procédez comme suit pour changer ou remplacer les
courroies du plateau de coupe :
1. Démontage deu plateau de coupe.
2. Retirez les couvre-courroies en enlevant les vis
auto-taraudeuses qui les maintiennent sur le
plateau de coupe.
3. Desserrez soigneusement, sans la retirer, la vis et
l'écrou fixant les deux poulies de tendeur.
4. Dégagez la courroie du plateau de coupe de toutes
les poulies, y compris la poulie de tension du
plateau de coupe.
5. Installez les courroies neuves. Serrez la
boulonnerie fixant les deux poulies tendeur.
6. Replacez les couvre-courroies retirés
précédemment.
Câble de la
prise de force
Goupille épingle
Ressort
Goupille
de support
