Montaje
1.Cómodesplegarelmanillar
Procedimiento

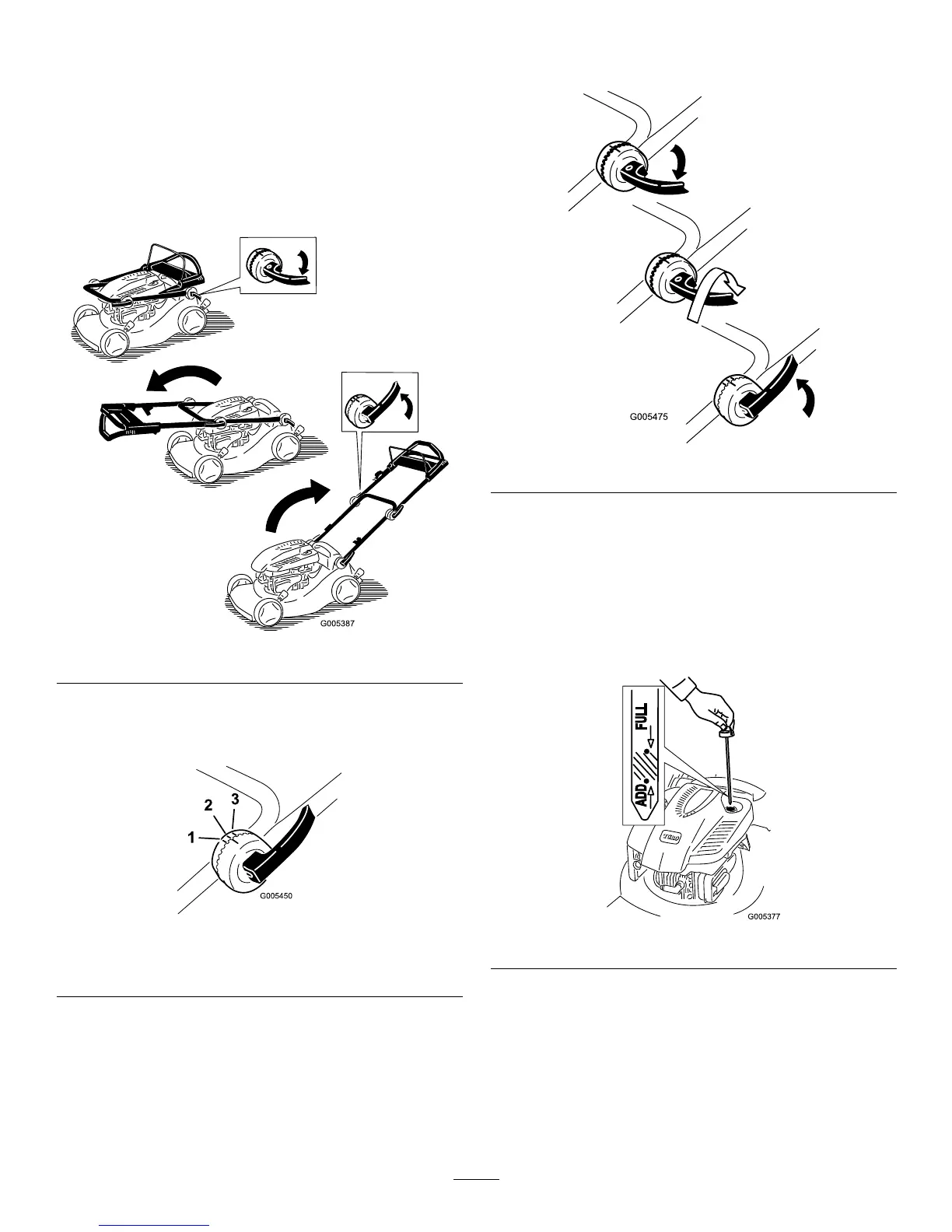

1.Desbloqueeelbloqueodelmanillar,muevael
manillaralaposicióndeoperación,ybloqueeel
manillar(Figura3).
Figura3
2.Abraloscierresdelmanillarsuperiorygireel
manillarsuperiorhaciaarriba,bloqueándoloenuna
posiciónqueleseacómoda(Figura4).
Figura4
1.Posiciónmásalta3.Posiciónmásbaja
2.Posiciónmedia
Nota:Puedeponerelmanillarsuperioren1de3
posiciones.Alineelamarcaconunadelas3marcas
delladointeriordeloscierresdelmanillarsuperior
(Figura4).
Nota:Sialgunadelaspalancasdelmanillarestá
suelta,ábrala,gírelaenelsentidodelasagujasdel
reloj1o2vueltasparaapretarla,yluegociérrela
(Figura5).
Figura5
2.Llenadodelcárterdeaceite
Procedimiento
Sucortacéspedsesuministrasinaceiteenelmotor.
1.Retirelavarilla(Figura6).
Figura6
2.Lentamente,viertaaceiteeneltubodellenado
hastaqueelnivellleguealamarcaFull(lleno)dela
varilla(Figura6).Nollenedemasiado.(Capacidad
máxima:0,59l,tipo:SAE30,aceitedetergentecon
clasicacióndeservicioAPISF,SG,SH,SJ,SLo
superior.)
3.Vuelvaacolocarlavarillarmemente.
