Importante: Cambiate l’olio motor e dopo le
prime cinque or e di ser vizio ,edinseguitoogni
anno.VedereCambiodell’oliomotore.
3.Montaggiodelfusibile
Procedura
Soloperilmodello20638
Iltosaerbaèprovvistodiunfusibiledi40A,perla
protezionedelmotorinodiavviamentoelettrico.
Importante:Peravviareiltosaerbaconilmotorino
diavviamentoelettrico,eperricaricarelabatteria,
dovetemontareilfusibile.
1.Rimuoveteilcoperchiodellabatteriaelabatteria
stessa,eindividuateilportafusibili(Figura7).

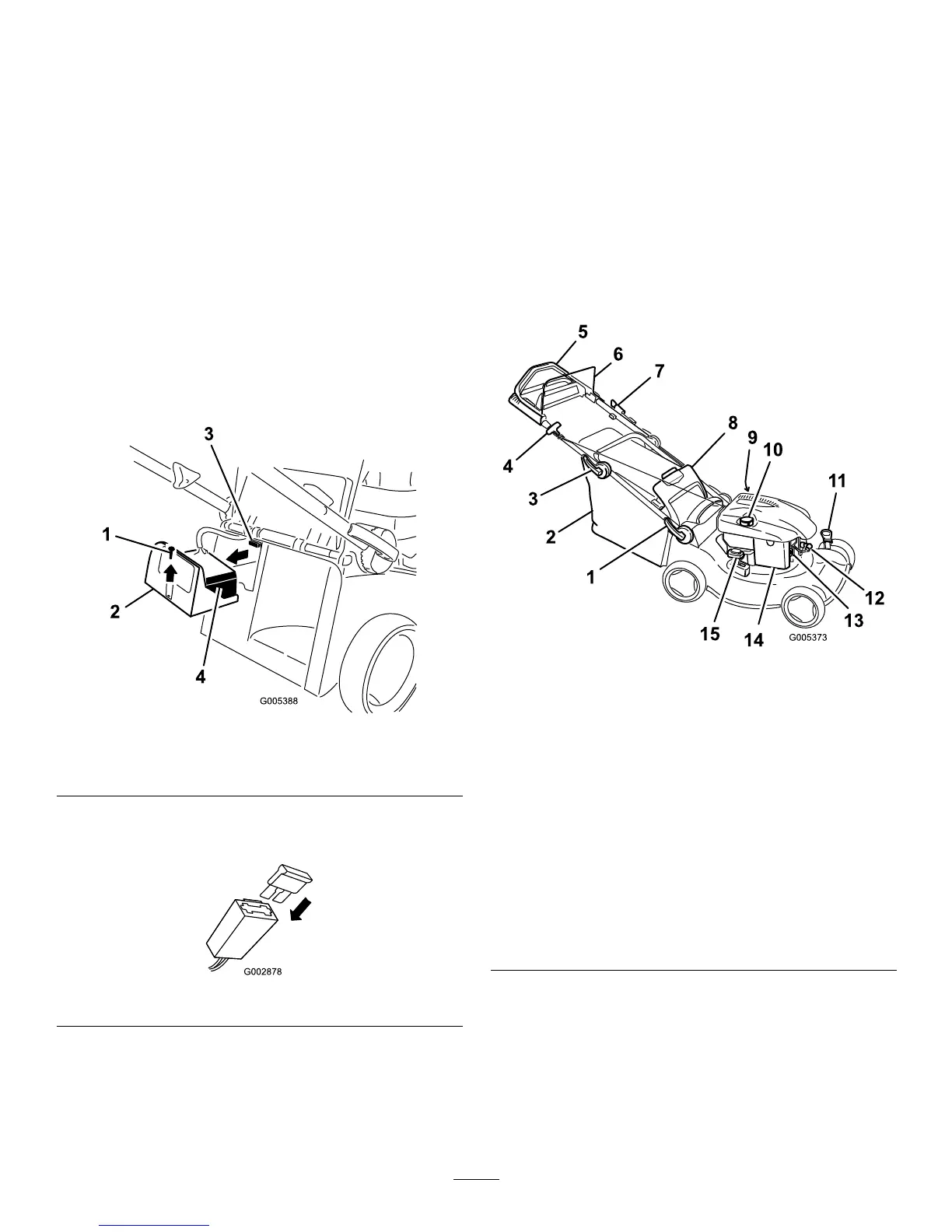

Figura7
1.Vite
3.Portafusibili
2.Coperchiodellabatteria
4.Batteria
2.Inseriteilfusibile(chetrovatenelsacchettodelle
partisciolte)nelportafusibili(Figura8).
Figura8
Nota:Iltosaerbaèprovvistodiduefusibili:unonel
pacchettoel’altronellacassettadellabatteria.
3.Montatelabatteriaeilsuocoperchio.
4.Ricaricadellabatteria
Procedura
Soloperilmodello20638
VedereRicaricadellabatteria,nellasezione
Manutenzione.
Quadrogeneraledel
prodotto
Figura9
Modelloillustrato20638
1.Fermodellastegola
inferiore
9.Rifornimentoolio/Astadi
livello(nonillustrata)
2.Cestodiraccolta
10.Tappodelserbatoio
carburante
3.Fermodellastegola
superiore
11.Levadell’altezzaditaglio
(2)
4.Avviatoreautoavvolgente
12.Candela
5.Stegolasuperiore(solo
perimodelli20637e
20638)
13.Iniettore
6.Barradicomandodella
lama
14.Filtrodell’aria
7.Avviamentoelettrico(solo
perilmodello20638)
15.Levadiriciclaggio/raccolta
8.Sportelloposteriore
