7.Draaidemesboutenvastmeteentorsievan
20tot37N·m.
Hetschermvanhet
maaimesstopsysteem
reinigen
Onderhoudsinterval:Omde25bedrijfsuren
1.Maakdebougiekabellosvande
bougie;zieVoorbereidingenvoor
onderhoudswerkzaamheden(bladz.19).
2.Kanteldemaaimachineopdezijkant,metde
peilstokomlaag.
3.Verwijderde2mesmoerenendeversteviger
(Figuur52).

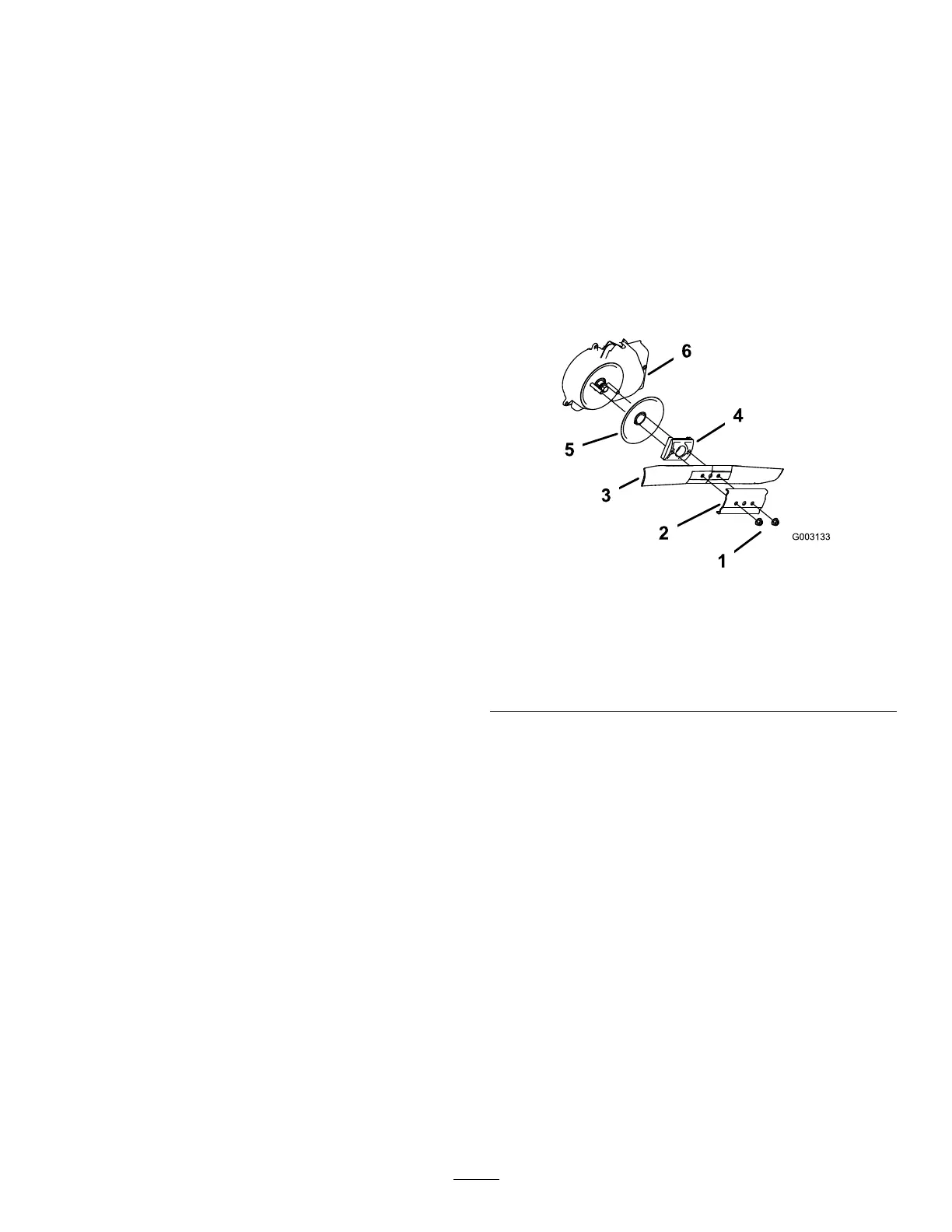

g003133
Figuur52
1.Mesmoeren4.Mesaandrijving
2.Versteviger
5.Antiscalpeerschijf
3.Mes
6.Schermvanhet
maaimesstopsysteem
4.Verwijderhetmes(Figuur52).
5.Verwijderdemesaandrijvingende
antiscalpeerschijf(Figuur52).
6.Verwijderhetschermvanhetmaaimesstopsys-
teem(Figuur52).
7.Borstelofblaashetvuiluitdebinnenzijdevan
hetschermenvanalleonderdelen.
8.Plaatshetschermvanhetmaaimesstopsysteem
terug.
9.Plaatsdemesaandrijvingendeantiscalpeer-
schijfterug.
10.Plaatshetmesendeverstevigerterugmetde2
mesmoerendieueerderverwijderdhebt(Figuur
52).
11.Monteerdemesmoeren.
Opmerking:Draaidemesmoerenvastmet
eentorsievan20tot37N·m.
