Toro Super Bagger - Reinigung des Schutzblechs des Systems zum Anhalten des Messers

Reinigungdes
SchutzblechsdesSystems
zumAnhaltendesMessers
Wartungsintervall:Alle25Betriebsstunden
1.ZiehenSiedenKerzensteckervonder
Zündkerzeab,sieheVorbereitenfürdieWartung
(Seite21).
2.KippenSiedieMaschineimmersoaufdieSeite,
dassderPeilstabnachuntenzeigt.
3.EntfernenSiediebeidenMessermutternunddie
Verstärkung(Bild52).

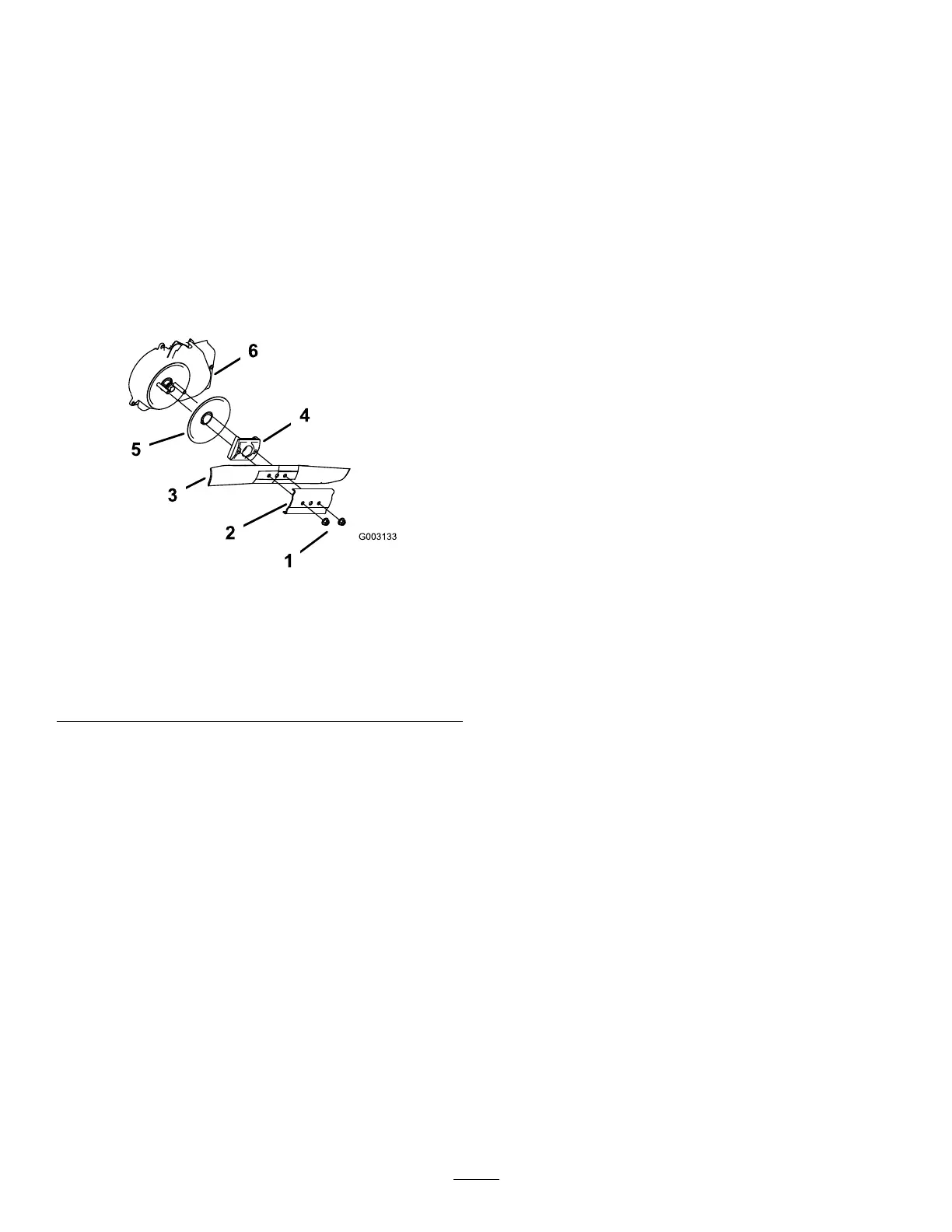

g003133
1.Messermuttern4.Messermitnehmer
2.Verstärkung5.Antiskalpierscheibe
3.Messer
6.SchutzblechdesSystems
zumAnhaltendes
Messers
4.EntfernenSiedasMesser(Bild52).
5.EntfernenSiedenMessermitnehmerunddie
Antiskalpierscheibe(Bild52).
6.EntfernenSiedasSchutzblechdesSystems
zumAnhaltendesMessers(Bild52).
7.BürstenoderblasenSieRückständevonder
InnenseitedesSchutzblechsundvonallenTeile
heraus.
8.BauenSiedaszuvorausgebauteSchutzblech
desSystemszumAnhaltendesMesserswieder
ein.
9.BringenSiedenzuvorausgebauten
MessermitnehmerunddieAntiskalpierscheibe
wiederan.
10.BefestigenSiedasMesserunddieVerstärkung
mitdenzweizuvorentferntenMessermuttern
(Bild52).
11.BefestigenSiedieMessermuttern.
Hinweis:ZiehenSiedieMessermutternmit
20-37N·man.
