g296848

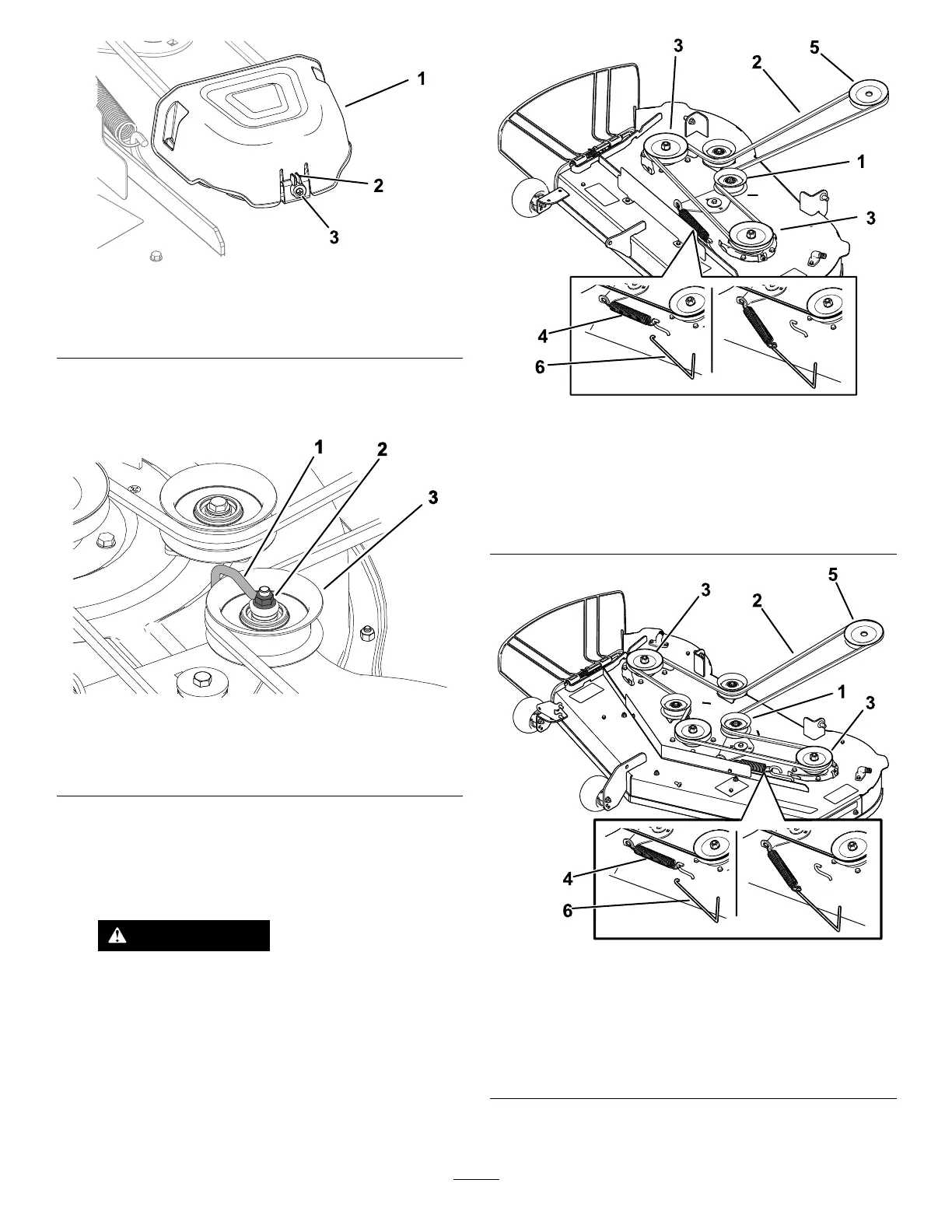

Figure 55
1. Couvercle
3. V is
2. Languette
6. Sur les plateaux à 3 lames, desserrez les écrous
qui xent le l métallique à la poulie de tension
( Figure 56 ).
g336421
Figure 56
1. Fil métallique 3. Poulie de tension
2. Écrou
7. À l'aide d'un outil de dépose de ressort (réf. T oro
92 - 5771), décrochez le ressort du crochet sur le
plateau pour détendre la poulie de tension et
déchaussez la courroie des poulies ( Figure 57
ou Figure 58 ).
A TTENTION
Le ressort est tendu quand il est en
place et peut causer des blessures en se
détendant.
Enlevez la courroie avec précaution.
g298025
Figure 57
Plateaux de coupe à 2 lames
1. Poulie de tension 4. Ressort
2. Courroie d'entraînement
du plateau de coupe
5. Poulie de moteur
3. Poulie extérieure
6. Outil de dépose de ressort
g298026
Figure 58
Plateaux de coupe à 3 lames
1. Poulie de tension 4. Ressort
2. Courroie d'entraînement
du plateau de coupe
5. Poulie de moteur
3. Poulie extérieure
6. Outil de dépose de ressort
48
