g298027

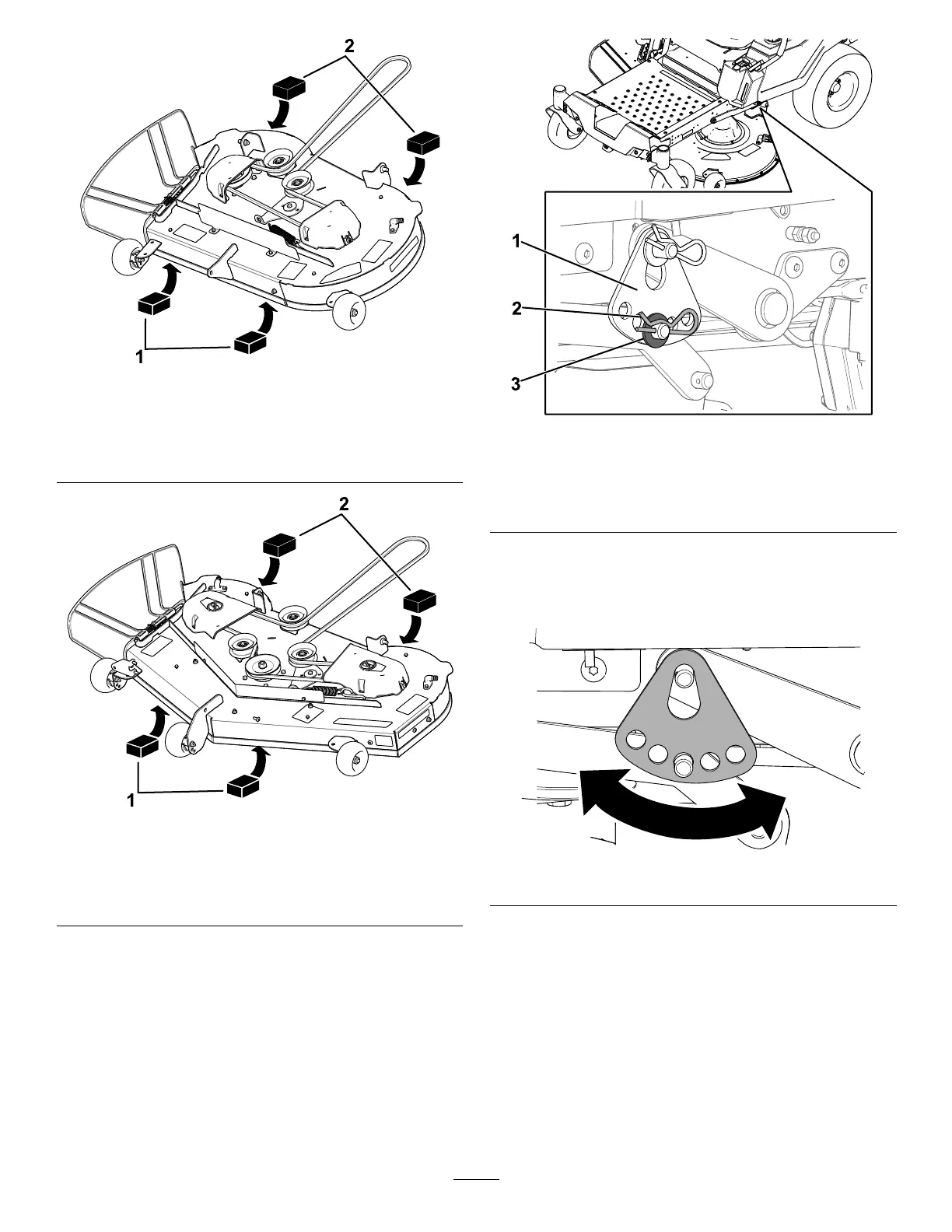

Figure 71
Plateaux de coupe à 2 lames
1. Cale en bois de 6,5 cm
d'épaisseur
2. Cale en bois de 7,3 cm
d'épaisseur
g298028
Figure 72
Plateaux de coupe à 3 lames
1. Cale en bois de 6,5 cm
d'épaisseur
2. Cale en bois de 7,3 cm
d'épaisseur
6. Retirez la goupille fendue et la rondelle de l'axe
inférieur du bras de levage ( Figure 73 ).
g294197
Figure 73
1. Plaque de hauteur de
coupe
3. Rondelle
2. Goupille fendue
7. T ournez la plaque de hauteur de coupe à un
trou dif férent pour que le poids du plateau de
coupe soit soutenu après l'installation de la
plaque ( Figure 74 ).
g294195
Figure 74
8. Remettez en place la rondelle et la goupille
fendue ( Figure 74 ).
9. Répétez les opérations 6 à 8 de l'autre côté de
la machine.
10. Vériez de nouveau le réglage transversal ;
répétez cette procédure jusqu'à ce que les
mesures soient correctes.
1 1. Poursuivez la procédure de mise à niveau du
plateau en contrôlant l'inclinaison avant/arrière
des lames ; voir Contrôle de l'inclinaison
avant/arrière des lames ( page 52 ) .
54
