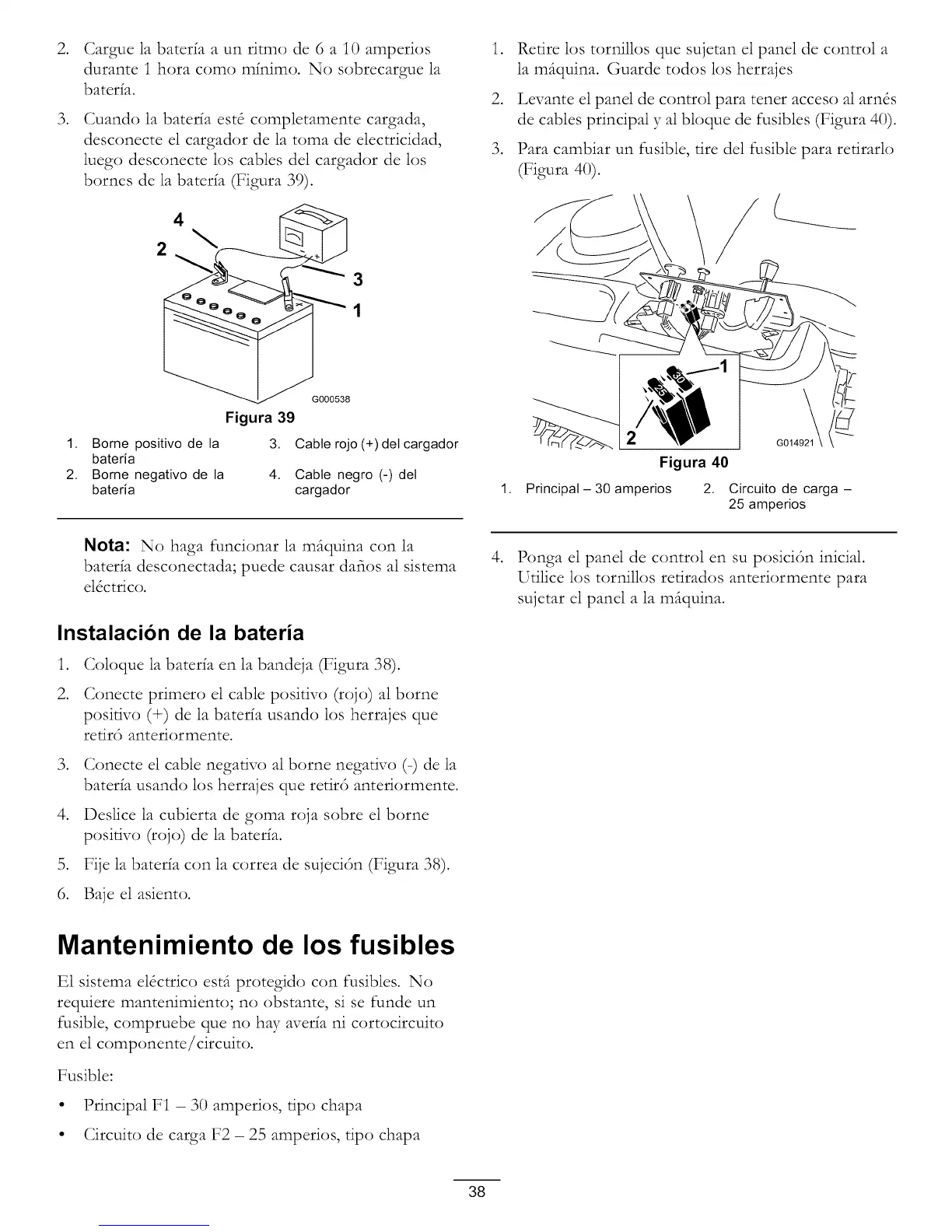

Cargue la bateda a un ritmo de 6 a 10 amperios
durante 1 hora como mfnimo. No sobrecargue la
bateda.
Cuando la bater{a est_ completamente cargada,
desconecte el cargador de la toma de electricidad,
luego desconecte los cables del cargador de los
bornes de la bateda (Figura 39).
2
3
1
G000538
Figura 39
1. Borne positivo de la 3. Cable rojo (+)del cargador
bateria
2. Borne negativo de la 4. Cable negro (-) det
bateria cargador
°
°
°
Retire los tornillos que sujetan el panel de control a
la m(tquina. Guarde todos los herrajes
Levante el panel de control para tener acceso al am&
de cables principal y al bloque de fusibles (Figura 40).
Para cambiar un fusible, tire del fusible para redrarlo
(Figura 40).
1,
Figura 40
Principal- 30 amperios 2. Circuito de carga -
25 amperios
Nota: No haga funcionar la mfiquina con la
bateda desconectada; puede causar dafios al sistema
el&trico.
Instalacion de la bateria
°
2.
Coloque la bateda en la bandeja (Figura 38).
Conecte primero el cable posidvo (rojo) al borne
positivo (4-) de la bater{a usando los herrajes que
retir6 anteriormente.
°
°
Conecte el cable negativo al borne negativo (-) de la
bateda usando los herrajes que retir6 anteriormente.
Desiice la cubierta de goma roja sobre el borne
posidvo (rojo) de la bateda.
5. Fije la bater{a con la correa de sujeci<Sn (Figura 38).
6. Baje el asiento.
°
Ponga el panel de control en su posici6n inicial.
Utilice los tornillos redrados anteriormente para
sujetar el panel a la m(tquina.
Mantenimiento de los fusibles
E1 sistema el&trico estfi protegido con fusibles. No
requiere mantenimiento; no obstante, si se funde un
fusible, compruebe que no hay aveda ni cortocircuito
en el componente/circuito.
Fusible:
• Principal FI - 30 amperios, tipo chapa
• Circuito de carga F2 - 25 amperios, tipo chapa
38
