de-54
Einfüllen von Gefrierschutzmittel
Bei Abstellen des Fahrzeugs in Bereichen
mit Temperaturen unter 0°C gefriert das
Kühlwasser und kann Kühler und/oder
Zylinderblock beschädigen. In diesem Fall
muss Gefrierschutzmittel zugegeben wer-
den.
Toyota Super-Langzeitkühlmittel (LLC) ist
alle zwei Jahre zu wechseln.
Die Gefriertemperatur richtet sich nach
der Menge des zugegebenen Gefrierschutz-
mittels.
Das Gefrierschutzmittel ist entzündlich:
Offene Flammen aus dem Arbeitsbereich
fernhalten.
Vor dem Zugeben des Gefrierschutzmittels
Kühler, Wasserpumpe, Leitung und Zylinder-
block auf Lecks überprüfen.
Das Gefrierschutzmittel wie folgt eingefüllen.
1.
Den Kühlerdeckel entfernen. Den Ablass-
hahn an Kühler und Zylinderblock öffnen
und das Kühlwasser ablassen
.
2. Sauberes Wasser in das Kühlerloch
einfüllen und Kühler und Zylinder-
block damit ausspülen.
3. Nach Ablassen des Wassers aus Küh-
ler und Zylinderblock den Ablasshahn
an Kühler und Zylinderblock wieder
zudrehen.
4. Die korrekte Menge Gefrierschutzmit-
tel in das Kühlerloch einfüllen und
den Kühler danach ganz mit saube-
rem Wasser auffüllen.
5. Am Ende der kalten Jahreszeit, wenn
keine Gefahr des Einfrierens mehr
besteht, das Gefrierschutzmittel ent-
haltende Kühlwasser ablassen (außer
LLC; LLC muss nur alle 2 Jahre aus-
getauscht werden).
Kühler und Motorblock ausspülen und
mit sauberem Wasser auffüllen.
Vorabscheider-Reinigung
(Sonderausstattung)
Inspizieren Sie den Vorabscheider und rei-
nigen Sie ihn, sofern sich Staub bis zur wei-
ßen Linie hin angesammelt hat.
(1) Sicherungskasten
Austauschen der Sicherung
Wenn eine Lampe ausfällt oder ein Teil der
elektrischen Anlage nicht funktioniert, ist
zu prüfen, ob die dazugehörige Sicherung
durchgebrannt ist.
Hierbei sollten zugleich die Sicherungen
für alle anderen elektrischen Vorrichtun-
gen überprüft werden. Der Sicherungska-
sten befindet sich von der geöffneten
Motorhaube aus gesehen vorne links.
Die nachstehende Tabelle zeigt die ver-
schiedenen elektrischen Teile und die
jeweils dazugehörige Sicherung.
Gefrierschutzmittelanteil (%)
Gefrierschutztemperatur (°C) -12 -15 -24 -35
Gemisch (%) 25 30 40 50

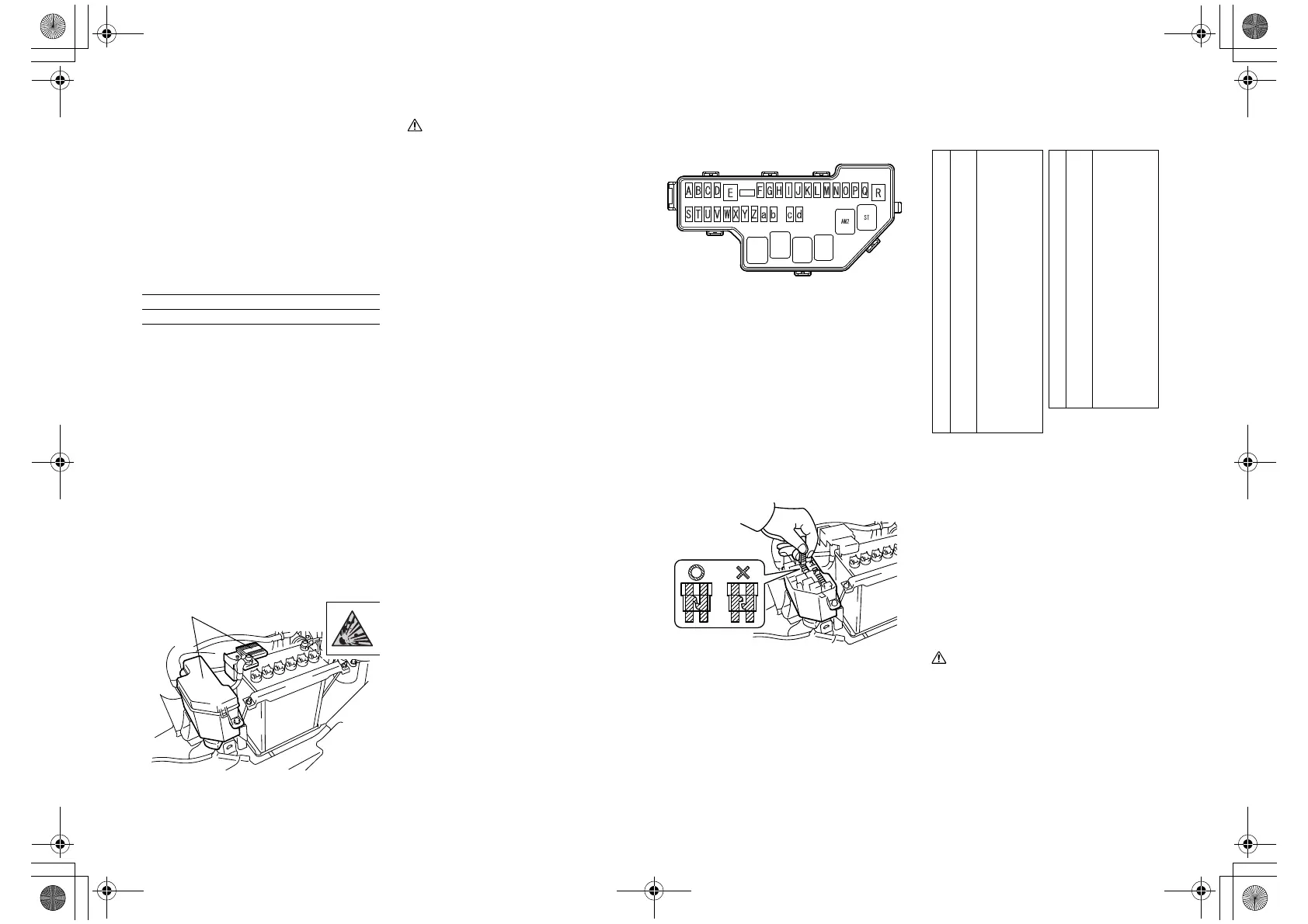

Anordnung der Sicherungen
Einschließlich Sonderausstattung
Die Sicherungen sind wie folgt zu überprü-
fen und auszutauschen:
1. Den Zündschalter auf “OFF” stellen.
2. Den Deckel des Sicherungskastens
abnehmen und die am Sicherungska-
sten angebrachte Klemme entfernen.
3. Die Klemme auf eine Sicherung ste-
cken und die Sicherung an der
Klemme haltend herausnehmen.
4. Die Sicherung ist durchgebrannt,
wenn diese den in der nebenstehenden
Abbildung gezeigten Zustand auf-
weist. Eine solche Sicherung muss
ausgetauscht werden.
• Eine durchgebrannte Sicherung stets
durch eine neue Sicherung des gleichen
Typs ersetzen.
• Falls die ausgetauschte Sicherung
erneut durchbrennt, wenden Sie sich
bitte zur Inspektion an einen Toyota-
Händler.
• Lassen Sie die Sicherungen GLOW und
ALT von einem Toyota-Händler austau-
schen, falls notwendig.
EFI MAIN:
4Y-E
C/OPN:
4Y-E
(4Y-GAS pump)
DPF:1DZ, 3Z
ASC:1DZ, 3Z
LPG MAIN
A25A BLR
B30A STA
C 20A RR-WIP
D20A FR-WIP
E40A AM1
F15A HORN
G– –
H15A
EFI:4Y-E
DPF:1DZ, 3Z
I7,5A ALT-S
J7,5A STOP
K7,5A
ACC-B
(für Funk)
L7,5A TAIL
M 7,5A ECU-B
N15A
E-THRO:4Y-E
ECU-B2:1DZ,
3Z, 4Y-M
O15A HTR
P 15A WORK_LP
Q15A HEAD
R40A AM2
S 30A SPARE
T 7,5A SPARE
U7,5A HME
V7,5A ST
W10A GAUGE
X 10A BACK_LP
Y7,5A SFT
Z7,5A TURN
a
15A IGN:4Y-E
7,5A
IGN:1DZ, 3Z,
4Y-M
b 15A SPARE
c 10A SPARE
d 10A ECU-IG
